7.4
Widerstand eines Musterkabels speichern
Hinweis:
Das zu hinterlegende Kabel sollte 4 bis 100 m bzw. 13,1 bis 320 ft lang sein, damit das Gerät den
Widerstand dieses Musterkabels korrekt messen und entsprechend speichern kann.
Vergewissern Sie sich, dass das zu messende Musterkabel spannungsfrei ist.
Stellen Sie den Drehwahlschalter von OFF auf Ω.
1.
2.
Kalibrieren Sie das Gerät, wie in 7.1 Kalibrierung beschrieben.
3.
Für optimale Ergebnisse sollten Sie sowohl dem Gerät als auch dem Kabel etwa 30
Minuten Zeit geben, sich an dieselbe Umgebungstemperatur zu akklimatisieren.
4.
Ziehen Sie die Isolierung an beiden Enden des zu messenden Kabels ab.
Hinweis:
Stellen Sie sicher, dass die zwei Leiter des zu messenden Kabels sauber sind und komplett
freiliegen und dass die Isolierung entfernt wurde. Achten Sie darauf, dass beide Backen der
Kelvinklemmen den nicht isolierten Leiter kontaktieren. Bei Bedarf kann die freigelegte
Kabelspitze mit Schmirgelpapier bearbeitet werden.
5.
Mit dem Drehwahlschalter können Sie die Nutzerprofile von 1-8 auswählen. Das
ausgewählte Profil wird im Display angezeigt.
6.

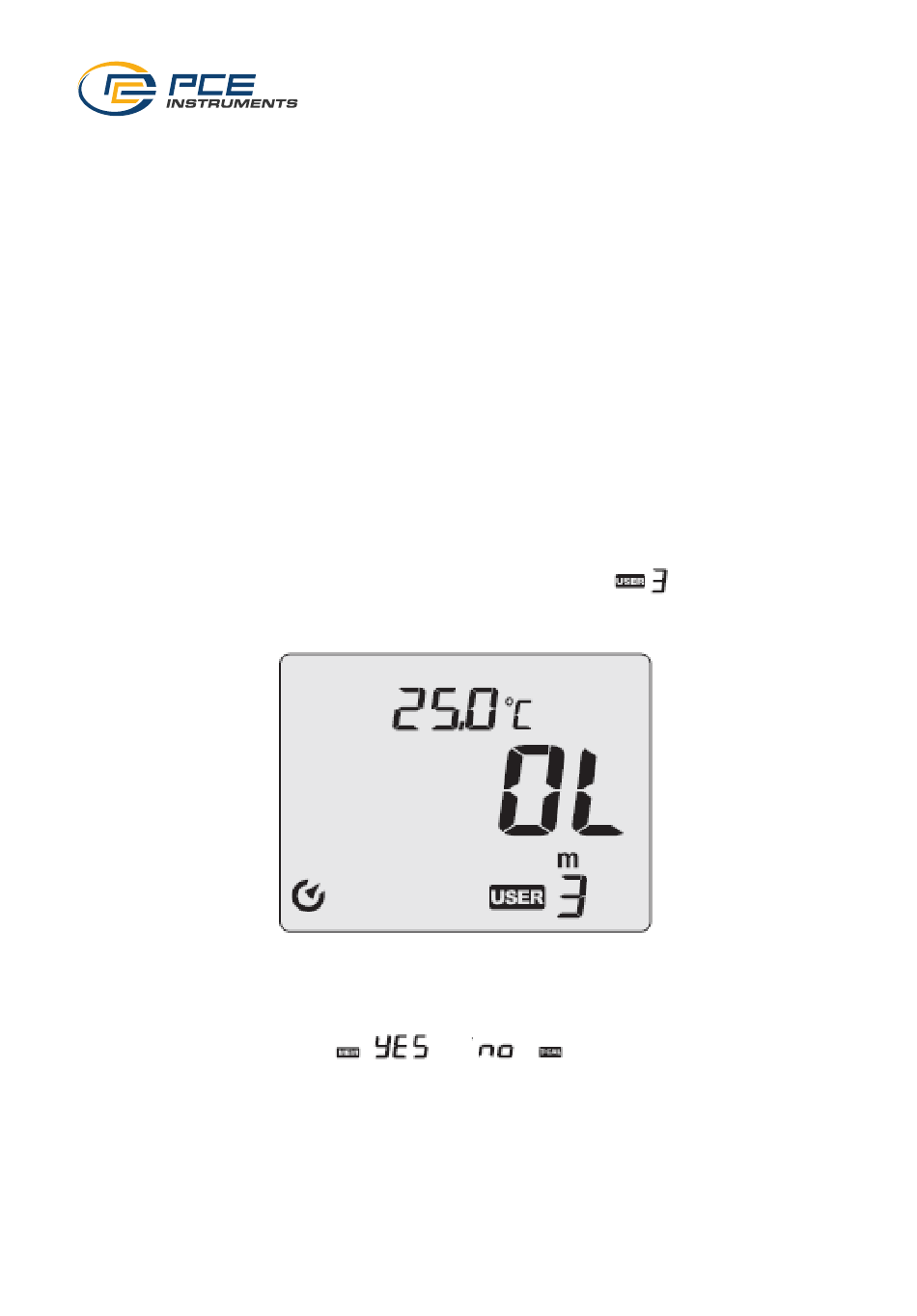

Wenn Sie zum Beispiel Profil 3 auswählen, erscheint
ausgewählten Profil bereits Kabelparameter hinterlegt sind, erscheint „OL" im Display.
7.
Drücken Sie die FT/M-Taste, um Fuß oder Meter auszuwählen.
8.
Drücken Sie CAL, um den Einstellungsmodus für die Musterkabellänge zu öffnen.
Hier wird im Wechsel
„MEM" bzw. „TCAL" blinken je zwei Mal.
9.
Drücken Sie die Pfeiltaste aufwärts, um den Wert im Display in Schritten von 0,1 zu
erhöhen bzw. die Pfeiltaste abwärts, um diesen in Schritten von 0,1 zu verringern.
Stellen Sie den Wert so auf die Länge des zu messenden Musterkabels ein.
10. Schließen Sie eine Kelvinklemme an ein Ende des Musterkabels an und die andere
Kelvinklemme ans andere Ende des Musterkabels.
und
© PCE Instruments
10
im Display. Wenn im
angezeigt. Diese Anzeigen und
