6.

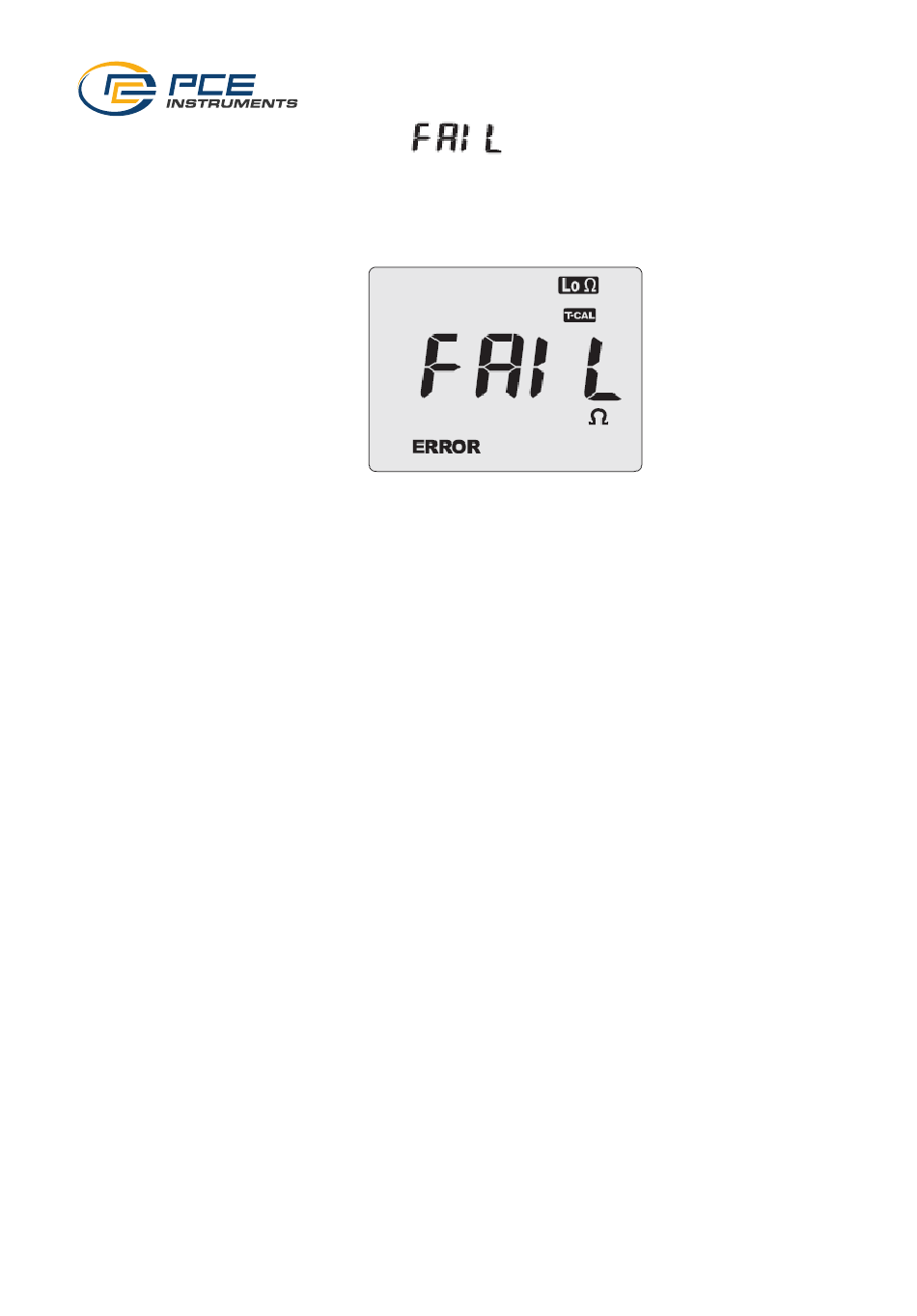

Wenn das Display stattdessen
haben, ist die Kalibrierung fehlgeschlagen und Sie sollten die Anschlüsse und
Kontakte überprüfen. Wenn Sie dann erneut CAL drücken, bricht das Gerät die
Kalibrierung ab und kehrt in den Widerstandsmessmodus zurück.
7.2
Kabellängenmessung
Achtung!
Schließen Sie das Gerät nicht an spannungsführende Leitungen an.
Stellen Sie den Drehwahlschalter von OFF auf Ω.
1.
2.
Kalibrieren Sie das Gerät, wie in 7.1 Kalibrierung beschrieben.
3.
Für optimale Ergebnisse sollten Sie sowohl dem Gerät als auch dem Kabel etwa 30
Minuten Zeit geben, sich an dieselbe Umgebungstemperatur zu akklimatisieren.
4.
Ziehen Sie die Isolierung an beiden Enden des zu messenden Kabels ab.
Hinweis:
Stellen Sie sicher, dass beide Enden des Kabels sauber sind und dass der Leiter komplett
freiliegt. Wenn nötig, verwenden Sie Schmirgelpapier, um die Oxidschicht an beiden Enden zu
entfernen.
5.
Stellen Sie den Drehwahlschalter von OFF auf die richtige Zahl im Bereich Wire
Gauge, z. B. wenn die Drahtstärke 1 mm
auf die 1.
6.
Wenn das zu messende Kabel aus Kupferdraht ist, drücken Sie die Cu/Al-Taste, bis
„Cu" angezeigt wird. Wenn das zu messende Kabel aus Aluminiumdraht ist, drücken
Sie die Cu/Al-Taste, bis „Al" angezeigt wird.
7.
Drücken Sie FT/M, um die Einheit zu wählen.
8.
Schließen Sie eine Kelvinklemme an ein Ende des zu messenden Kabels an und die
andere Kelvinklemme an das andere Ende.
9.
Im Display wir nun die Kabellänge angezeigt.
10. Entfernen Sie nach Beenden der Messung die Kelvinklemmen vom gemessenen
Kabel.
anzeigt, nachdem Sie MEM gedrückt
2
beträgt, stellen Sie den Drehwahlschalter
