Montaje del cable de alimentación eléctrica
ES
L
N
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características (ver al costado).
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor omnipolar
con una distancia mínima entre los contactos de 3 mm.,
dimensionado para esa carga y que responda a las normas
vigentes (el cable a tierra no debe ser interrumpido por el
interruptor). El cable de alimentación eléctrica se debe
colocar de modo tal que no alcance en ningún punto una
temperatura que supere en 50°C la temperatura ambiente
(por ejemplo, la parte posterior del horno).
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme con
la ley;
• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
36

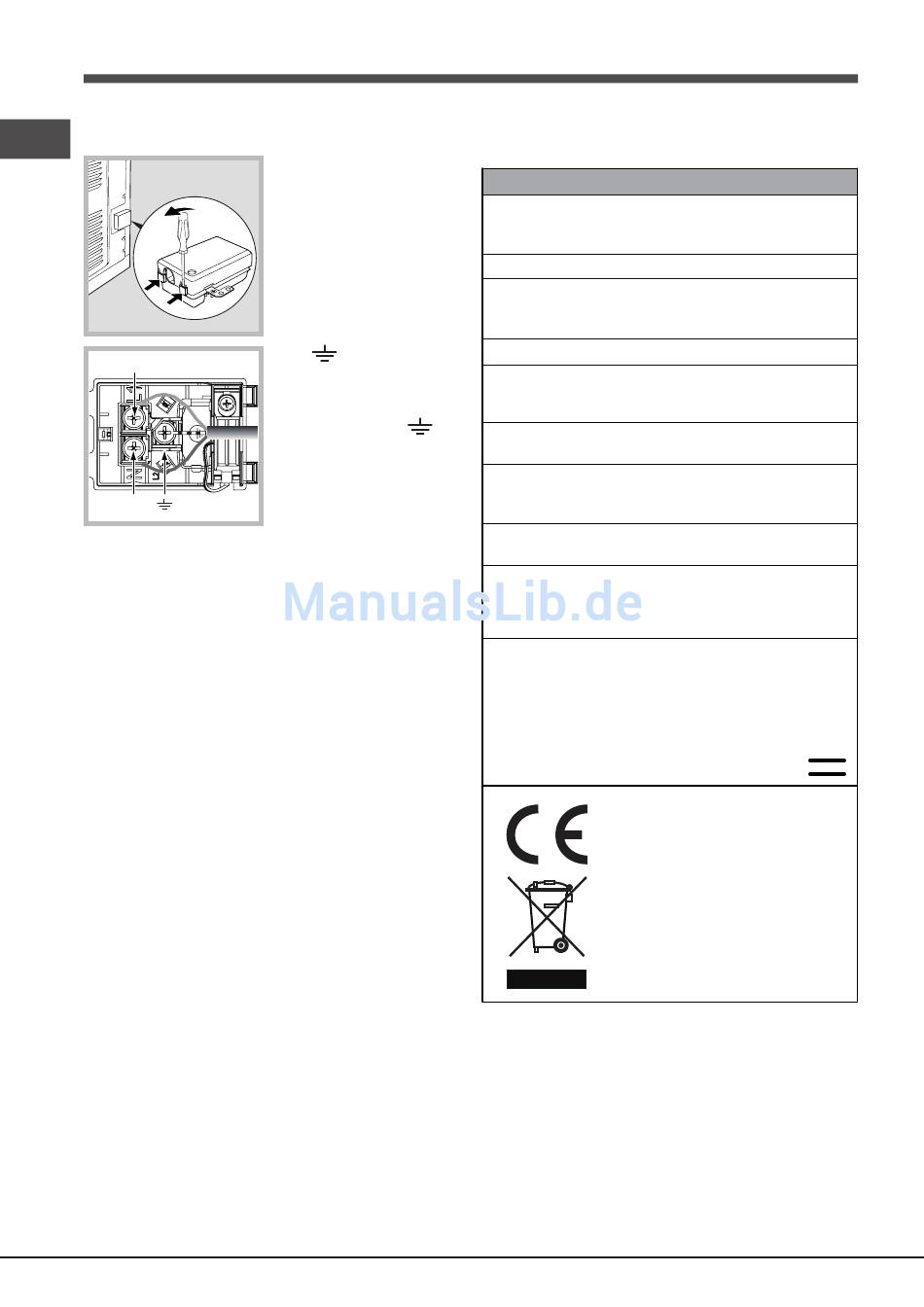

1. Abrir el panel de bornes
haciendo palanca con un
destornillador sobre las
lengüetas laterales de la tapa:
tirar y abrir (ver la figura).
2. Instalar el cable de
alimentación eléctrica: Aflojar
el tornillo de la mordaza de
terminal de cable y los tres
tornillos de los contactos
L-N- y luego fijar los
cables debajo de las cabezas
de los tornillos respetando
los colores Azul (N), Marrón
(L) y Amarillo-Verde (ver
la figura).
3. Fijar el cable en el
correspondiente sujetacable.
4. Cerrar la tapa del panel
de bornes.
! La empresa declina toda responsabilidad cuando
estas normas no sean respetadas.
DATOS TÉCNICOS
ancho 43,5 cm
altura 32,4 cm
Dimensiones*
profundidad 43,5 cm
litros 62
Volumen*
ancho 45,5 cm
altura 32,4 cm
Dimensiones**
profundidad 43,5 cm
litros 65
Volumen**
ancho 43,5 cm
(Con
Dimensiones*
altura 32,4
paneles autolimpiantes)
profundidad 40,6
(Con
Volumen*
litros 58
paneles autolimpiantes)
ancho 45,5 cm
(Con
Dimensiones **
altura 32,4 cm
paneles autolimpiantes)
profundidad 40,6 cm
(Con
Volumen **
litros 60
paneles autolimpiantes)
voltaje 220-240V~ 50/60Hz o 50Hz
Conexiones
potencia máxima absorbida
eléctricas
2250W (ver la placa de
características)
Norma 2002/40/CE en la etiqueta
de los hornos eléctricos.
Norma EN 50304
Clase Consumo de energía para
funcionamiento por convección
ENERGY
LABEL Natural - función de
calentamiento: Tradicional
Este aparato es conforme con las
siguientes Normas Comunitarias:
- 2006/95/CEE del 12/12/06
(Baja Tensión) y posteriores
modificaciones
- 2004/108/CEE del 15/12/04
(Compatibilidad Electromagnética)
y posteriores modificaciones
- 93/68/CEE del 22/07/93 y
posteriores modificaciones.
- 2012/19/CE y posteriores
modificaciones.
* Uniquement pour les modèles avec glissières embouties.
** Uniquement pour les modèles avec glissières en fil.
