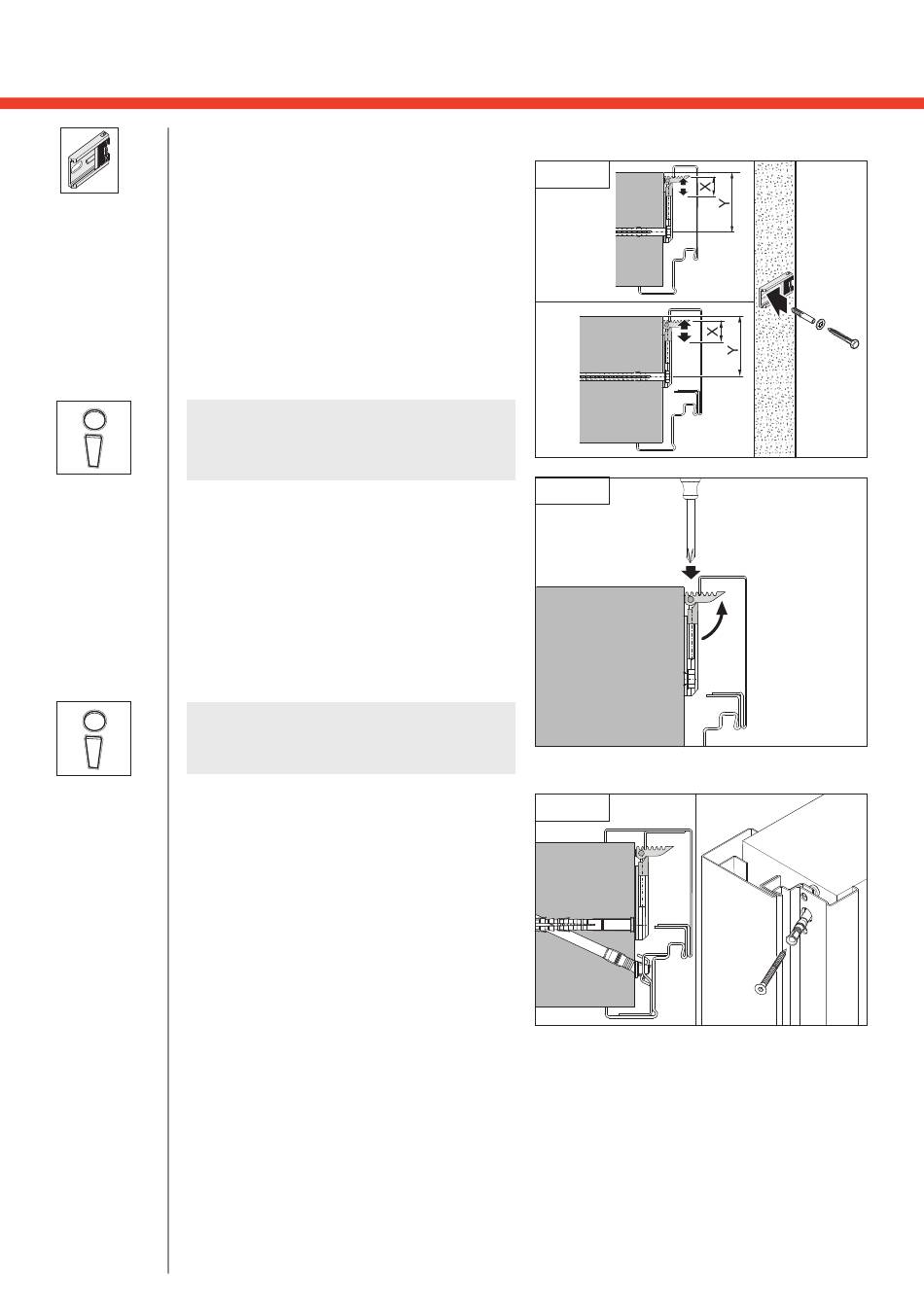

5.4.7.2 Klappanker
Montage an Mauerwerk / Beton / Porenbeton
• Ermitteln Sie den Wandabstand.
• Schrauben Sie die Klappanker an die Mauer.
Verbindungsmittel
Kunststoffdübel 10 mm mit dazugehöriger
Schraube
X
Y
Verweis:
Die Ankerpositionen sind in Tabelle 5 be-
schrieben. Die Klappanker eventuell zum SMW
versetzen.
• Montieren Sie die Umfassungszarge bzw.
setzen Sie die Gegenzarge auf die Eckzarge
und berbinden Sie diese.
• Richten Sie die Klappanker auf.
• Justieren Sie den Klappanker so, das dieser in
den Putzwinkel einrastet.
Verweis:
Die Verbindung von Gegenzarge und Eckzarge
ist in Punkt 5.4.6 beschrieben.
Montage an verbreiterten Gegenzarge
• Ermitteln Sie den Wandabstand.
• Schrauben Sie die Klappanker an die Mauer.
• Richten Sie die Klappanker auf.
• Justieren Sie den Klappanker.
• Setzen Sie die Gegenzarge auf die Eckzarge
und verbinden Sie diese.
24
Einbau
Verstellbereich
Wandabstand
5.4.7.2 / 1
5.4.7.2 / 2
5.4.7.2 / 3
