5.
5.4
Hinweis:

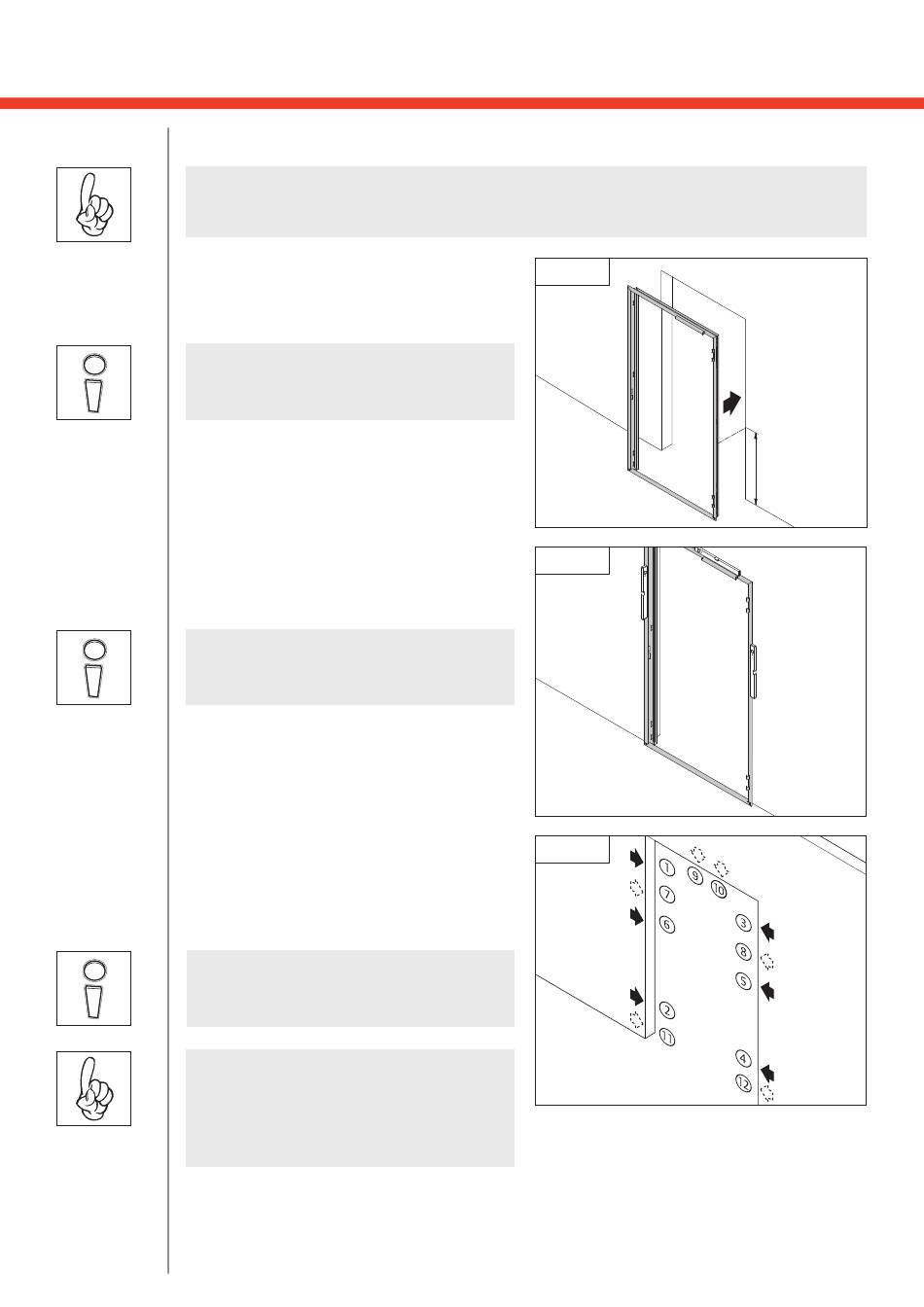

Die Zarge wir ohne Türblatt in die Öffnung gestellt.
• Stellen Sie die Zarge in die Öffnung.
• Richten Sie die Zarge am Meterriss aus.
Verweis:
Für das Einstellen und Ausrichten der Tür ist der
Punkt 3.4 zu beachten.
• Richten Sie die Zarge in allen Richtungen aus.
• Sichern Sie die Position (z.B. mit Keilen).
Verweis:
Die erforderlichen Luftspalte sind in Punkt 3.4
beschrieben.
Die Verbindung der Zarge mit der Mauer muss in
der angegebenen Reihenfolge durchgeführt
werden.
Das Türblatt muss an der Zarge anliegen.
Verweis:
Für Dübelmontagen ist der Punkt 3.4 zu
beachten.
Hinweis:
- Der Dübel muss sich parallel zur Öffnungskante
aufspreizen.
- Bei 1-flügeligen Türen zu beachten:
A
B
16
Einbau
Zarge montieren
Bandseite
Schlossseite
5.4 / 1
5.4 / 2
5.4 / 3
A
B
