5.
Einbau

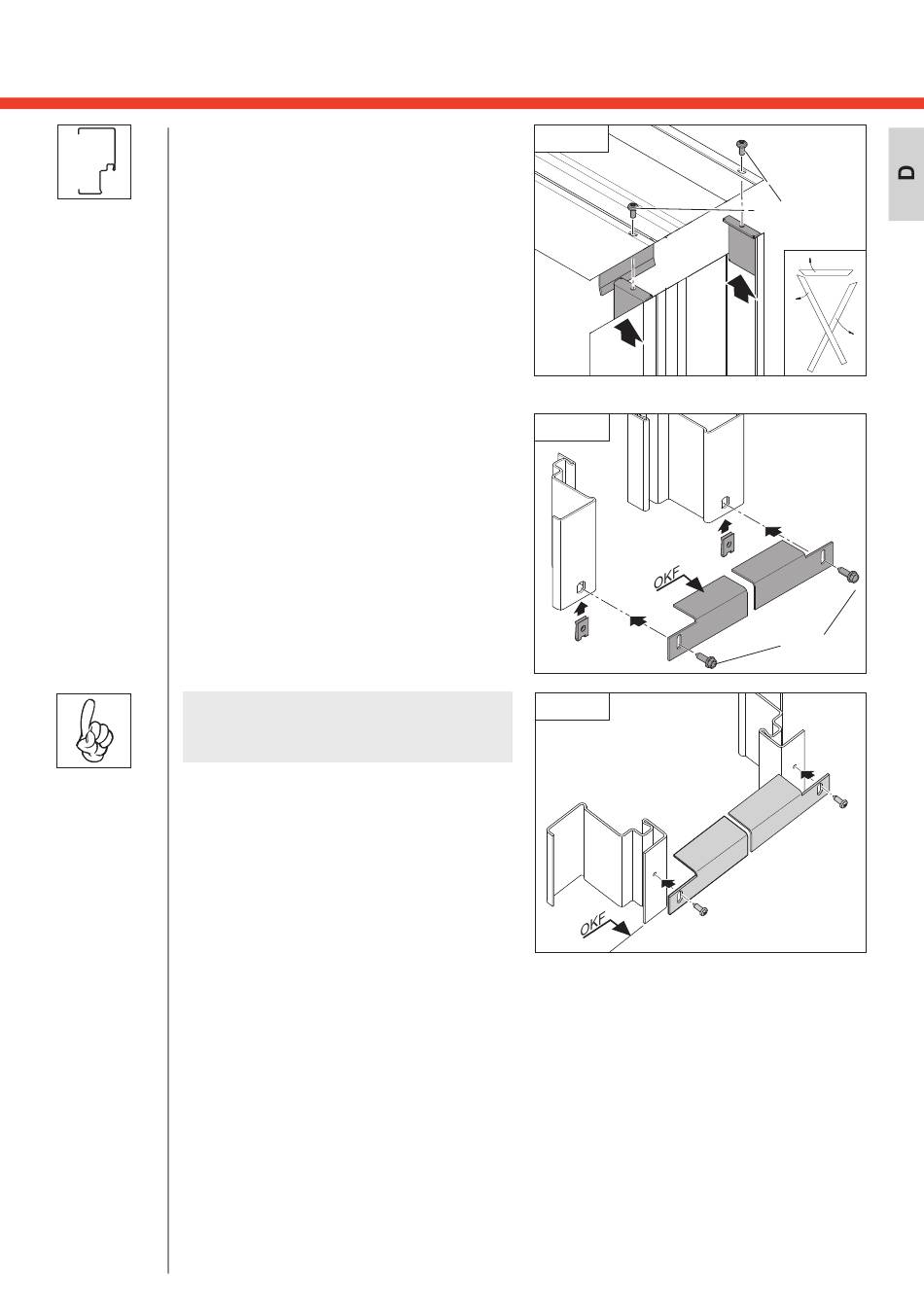

5.3.7 Umfassungszarge
Die Zargenform "Umfassende Umfassungszarge"
muss in der Öffnung zusammengebaut werden.
• Setzen Sie das Zargenoberteil in die Wand-
öffnung.
• Schwenken Sie die Zargenseitenteile in das
Zargenoberteil ein.
• Schrauben Sie die Zargen zusammen.
5.3.8 Bodenwinkel
• Setzen Sie den Bodenwinkel zwischen die
Zarge.
• Schrauben Sie den Bodenwinkel an der Zarge
fest.
Es gibt zwei Ausführungen:
- Mit Bodeneinstand (5.3.8/ 1)
- Ohne Bodeneinstand (5.3.8 / 2)
Hinweis:
Der Bodenwinkel ist eine Montagehilfe und muss
nach der Türmontage entfernt werden.
5.3.7 / 1
5.3.8 / 1
5.3.8 / 2
M5x10
1
2
3
ST4,8x16
15
