5.

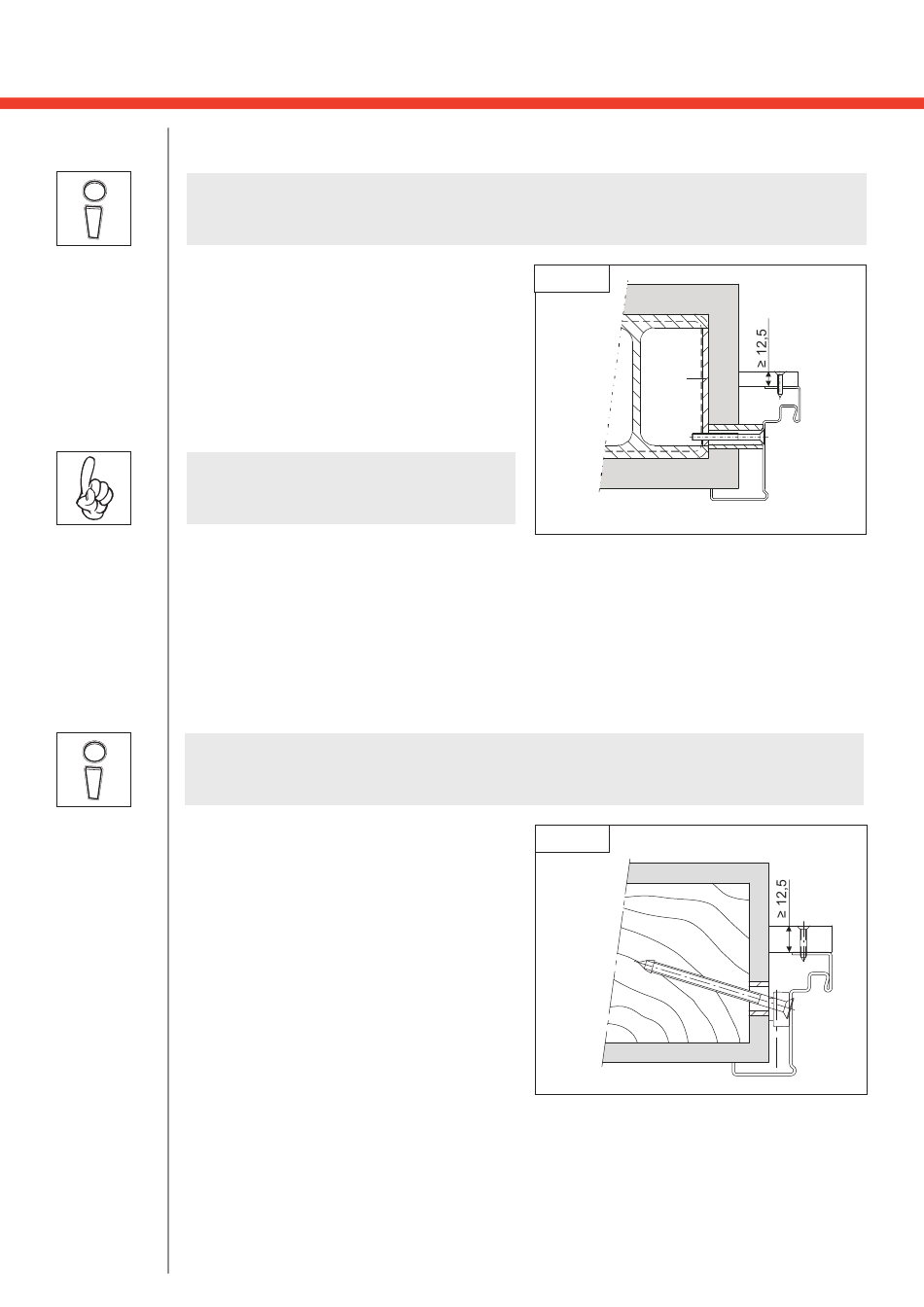

5.4.4 Bekleidete Stahlkonsturktion
Verweis:
Für die Montage der Zarge an Stahlträger mit Bekleidung ist der Punkt 3.4 zu berücksichtigen.
Die dargestellten Montagevarianten dienen zum
Veranschaulichen des Prinzips.
An den Befestigungspunkten muss eine Flansch-
fläche des Trägers vorhanden sein; ansonsten
sind bauseitig Knotenbleche min. 40 x 5 (A)
einzuschweißen. Zwischen Zarge und Stahlträger
müssen Distanzhülsen eingesetzt werden. Die
Bekleidung ist dafür zu durchbohren.
Hinweis:
Bei Eckzargen muss der mitgelieferte GK-Streifen
rückseitig verschraubt werden.
5.4.5 Bekleidete Holzkonstruktion
Verweis:
Für die Montage der Zarge an Holzbalken mit Bekleidung ist der Punkt 3.4 zu berücksichtigen.
Die dargestellten Montagevarianten dienen zum
Veranschaulichen des Prinzips.
An den Befestigungspunkten müssen in der
Bekleidung Distanzhülsen eingesetzt werden.
Die Bekleidung ist dafür zu durchbohren.
22
Einbau
5.4.4 / 1
A
5.4.5 / 1
