Abbildung 16 zeigt die grundsätzliche Auswahlmöglichkeit beim La-
destrom und Entladestrom und Abbildung 17 das zugehörige Display-
fenster.
Beim Ladestrom stehen die Laderaten 2C und 4C nur am Kanal 1 zur
Verfügung, wenn an der Geräterückseite der Temperatursensor für die
Super-Schnellladung angeschlossen ist.
Bei Funktionen, bei denen mehrere Lade-Entlade-Zyklen durchlaufen
werden, besteht die Möglichkeit, nach Beendigung des Ladevorganges
eine definierte Pause bis zum Beginn des darauf folgenden Entlade-
vorganges vorzugeben (Abb. 18). Nach einer kurzen Betätigung der
Taste „OK/Menu" erscheint auf dem Display das entsprechende
Eingabefenster, wobei die Zeiteinstellung auch hier in der gewohnten
Weise mit dem Drehimpulsgeber oder den Pfeiltasten vorzunehmen
ist. Die Eingabe der Akku-Daten ist dann bereits abgeschlossen.
Wenn keine Korrekturen bei den einzelnen Eingaben mehr erfolgen
sollen, geht das Programm mit Bestätigung von „Return" zurück zum
„Chan-Menu", wo nun die Auswahl des gewünschten Bearbeitungs-
programms („Function") erfolgen kann (Abb. 19). Die zuvor beschrie-
bene Eingabe der Akku-Daten ist nicht erforderlich bei Akkus, die
bereits in der Datenbank gespeichert sind. Hier geht das Programm
nach Auswahl des gewünschten Akkus aus der Datenbank direkt zur
Auswahl des Bearbeitungsprogramms („Function").
12.3.1 Laderaten
C/20: Der Akku wird mit einem sehr geringen Strom geladen bzw. entladen, der einem Zwanzigstel
seiner Nennkapazität entspricht.
C/10: In dieser Einstellung wird der Akku mit einem Strom geladen bzw. entladen, der einem Zehntel
seiner Nennkapazität entspricht. Unter Berücksichtigung eines Ladefaktors von 1,4 ist ein angeschlos-
sener und völlig entladener NC- oder NiMH-Akku dann 14 h mit diesem Strom zu laden. Dieser La-
destrom wird von vielen Akku-Herstellern auch angegeben, da selbst eine längere Überladung ge-
fahrlos möglich ist, auch wenn dies keinesfalls zur langen Lebensdauer des Energiespeichers beiträgt.
Einfache, nur mit einem Vorwiderstand ausgestattete Ladegeräte liefern in der Regel ebenfalls einen
Ladestrom von C/10.
C/5: Ein angeschlossener Akku wird nun mit einem Strom geladen bzw. entladen, der einem Fünftel
des Zahlenwertes seiner Nennkapazität entspricht. Dieser auch als beschleunigtes Laden bezeichne-
te Ladestrom verkürzt die Ladezeit eines völlig entladenen Akkus auf rund 7 h.
C/3: Der Akku wird mit einem Strom geladen bzw. entladen, der einem Drittel des Zahlenwertes seiner
Nennkapazität entspricht.
C/2: Der Akku wird mit einem Strom geladen oder entladen, der der Hälfte des Zahlenwertes seiner
Nennkapazität entspricht.
1 C: In dieser Einstellung, die auch als Schnellladung bezeichnet wird, erfolgt das Auf- oder Entladen
des angeschlossenen Akkus innerhalb von nur einer Stunde auf ca. 70 bis 90 % der Nennkapazität.
Der Akku wird hierbei mit einem Strom beaufschlagt, der dem Zahlenwert seiner Nennkapazität ent-
spricht.
2 C: Diese Laderate steht ausschließlich mit extern angeschlossenem Temperatursensor zur Verfügung.
Der Ladestrom entspricht dem doppelten Wert der Nennkapazitätsangabe.
4 C: Diese Laderate steht ausschließlich mit extern angeschlossenem Temperatursensor zur Verfügung.
Der Ladestrom entspricht dem 4fachen Wert der Nennkapazitätsangabe.
direct: Die Auswahl „direct" ermöglicht sowohl beim Laden als auch beim Entladen die direkte Ein-
gabe des Lade- und Entladestroms in der gleichen Weise wie bei der Kapazitätsvorgabe.
18

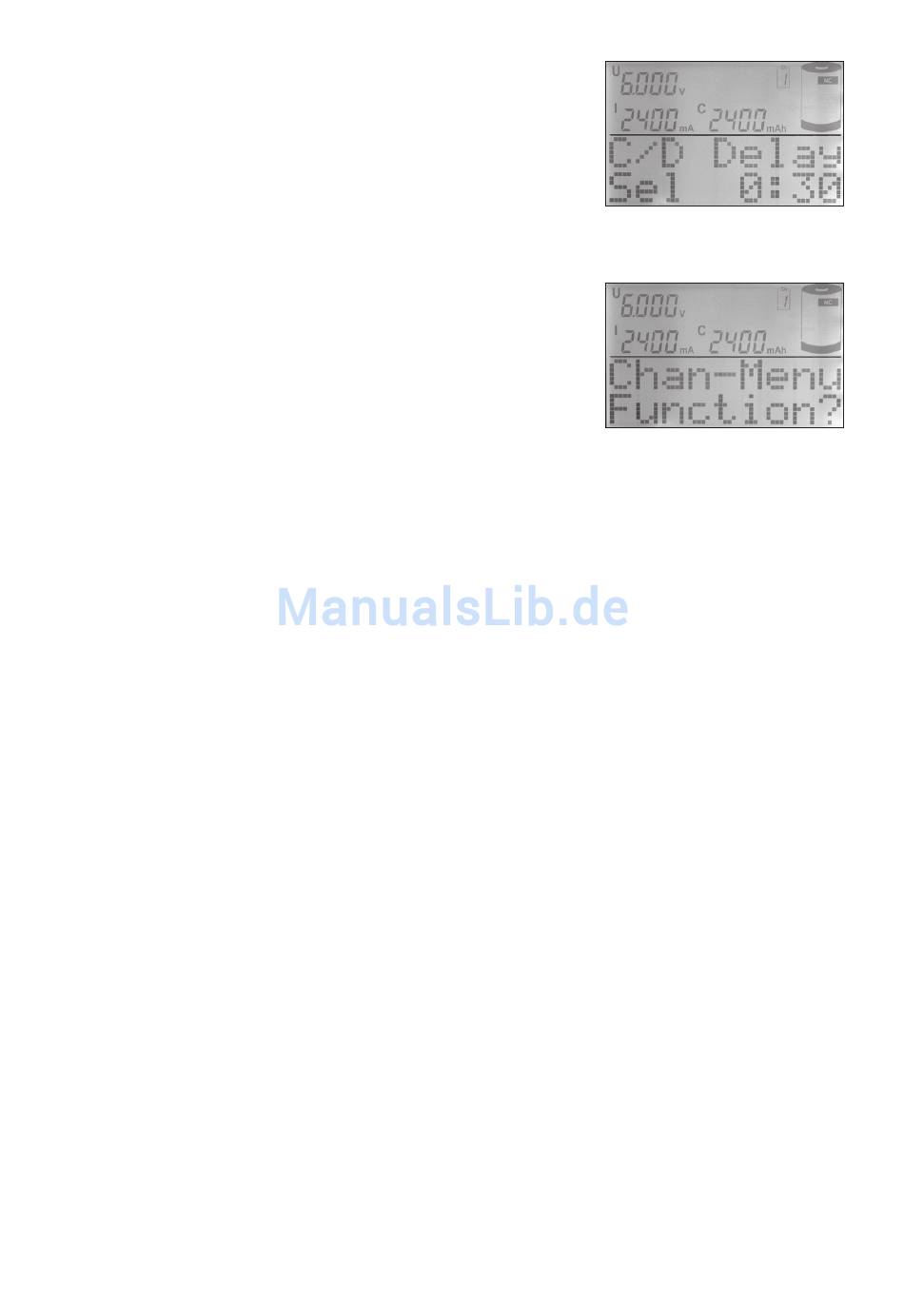

Bild 18: Vorgabe der
Lade-/Entladepause
Bild 19: Menü zur
Funktionsauswahl
