In der Regel bleiben diese Übergangswiderstände
zueinander aber unverändert. Bei Hochstromanwen-
dungen lohnt es sich also immer, hier eine Optimie-
rung vorzunehmen, indem auf unnötige Steckver-
bindungen verzichtet wird und möglichst kurze
Leitungen mit großem Querschnitt verwendet werden.
Steckerverbinder sollten eine große Kontaktfläche
aufweisen und einen festen Sitz haben.
Vom Prinzip her ist die Messung des Innenwider-
standes recht einfach. Der Akku wird mit einem
hohen definierten Strom entladen und der Span-
nungsabfall gegenüber dem unbelasteten Zustand
ermittelt. Die Spannungsdifferenz dividiert durch den
Belastungsstrom ergibt dann den Innenwider-
stand.
In der Praxis ist die Sache schon schwieriger. Zum einen handelt es sich um sehr geringe Spannungs-
differenzen im Millivoltbereich, und zum anderen muss das Gerät, zumindest kurzzeitig, hohe Entla-
deströme und die damit verbundenen Verlustleistungen verkraften. Hinzu kommt, dass aussagekräf-
tige Ergebnisse nur dann zu erzielen sind, wenn die Spannungserfassung direkt am Akku erfolgt.
Ansonsten würden Spannungsabfälle auf den Messleitungen das Ergebnis stark verfälschen.
Um diese Forderungen zu erfüllen, werden Spezial-Messleitungen eingesetzt, die jeweils über zwei
federnd gelagerte Messspitzen verfügen (Abb. 1). Diese Messspitzen stellen dann den sicheren Kon-
takt zu den Polkappen des Akkus bzw. zu den gewünschten Messpunkten her. Über den breiten
Kontakt der Messleitungen fließt der Entladestrom-Impuls, und der zweite Kontakt dient zur Mess-
werterfassung direkt an den Polkappen des Akkus.
Sollen die durch Leitungen und Steckverbinder entstehenden Verluste mit in die Messung einfließen,
so sind einfach die Messspitzen an die entsprechenden Punkte zu führen. Durch die federnde Lage-
rung der Prüfspitzen ist eine sichere Kontaktierung an allen vier Messpunkten recht einfach sicherzu-
stellen.
Wichtiger Hinweis:
Systembedingt ist bei der Akku-Ri-Messfunktion kein Verpolungsschutz möglich. Das verpolte
Anschließen eines Akkus kann zum Defekt führen.

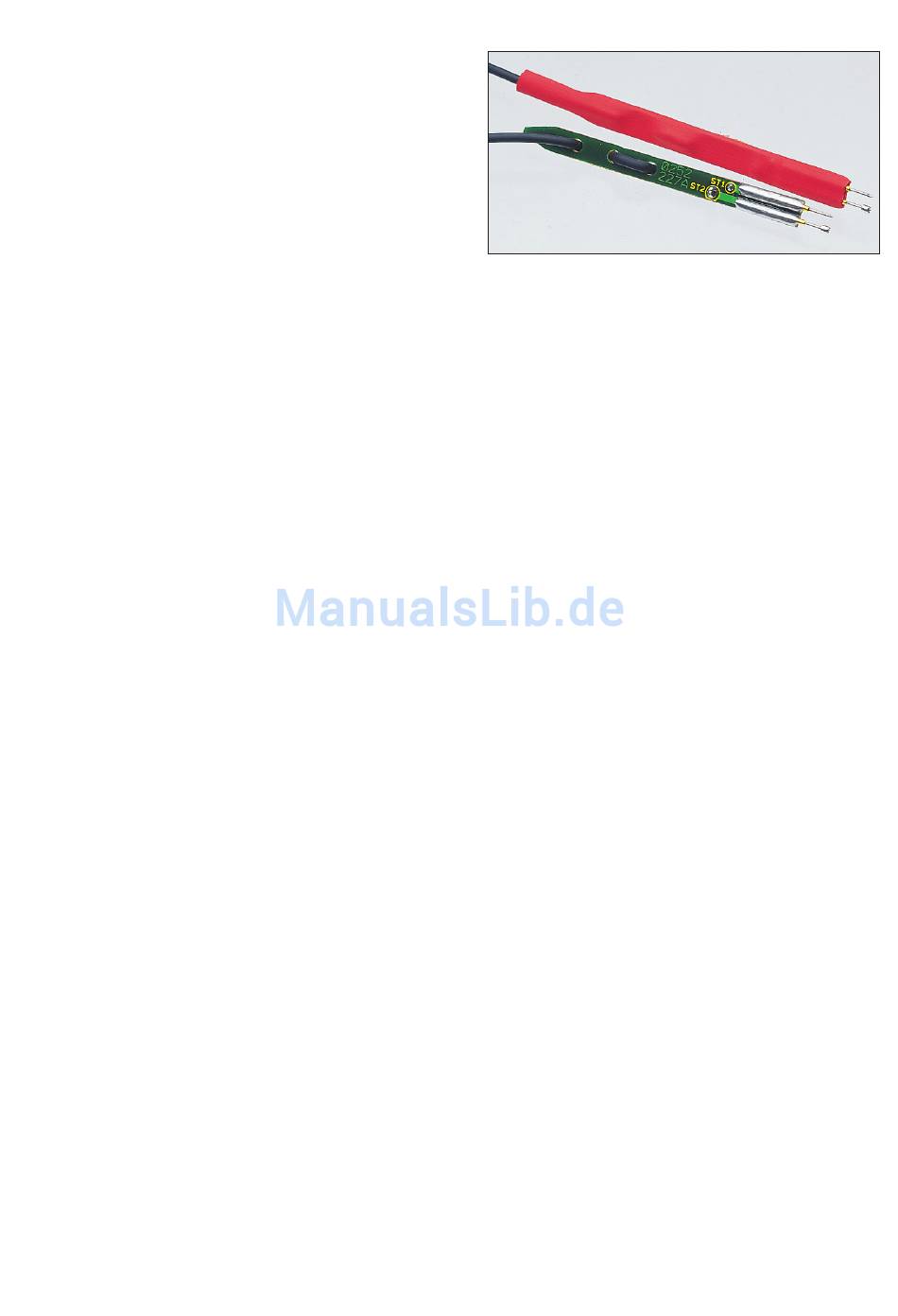

Bild 1: Spezial-Messleitungen mit federnd
gelagerten Messspitzen
