Installation
Möbeltür
Horizontales und vertikales Spaltmaß
Je nach Küchendesign sind Dicke und
Kantenradius der Möbeltür sowie das
umlaufende Spaltmaß (horizontaler und
vertikaler Spalt) festgelegt.
Beachten Sie daher unbedingt:
- Horizontales Spaltmaß
Der Spalt zwischen Möbeltür und der
darüber oder darunter befindlichen
Schranktür muss mindestens 3 mm be-
tragen.
- Vertikales Spaltmaß
Ist das Spaltmaß zwischen der Mö-
beltür des Weinschrankes und der
scharnierseitig nebenliegenden Kü-
chenmöbelfront bzw. der abschlie-
ßenden Seitenwange zu gering, kann
es beim Öffnen der Gerätetür des
Weinschrankes zur Kollision mit der
Küchenmöbelfront/Seitenwange
kommen.
Je nach Dicke und Kantenradius der
Möbeltür ist ein individuelles Spalt-
maß erforderlich.
Berücksichtigen Sie dies bei der Kü-
chenplanung oder beim Austausch des
Weinschrankes, indem eine entspre-
chende Einbaulösung ermittelt wird.
60
Dicke der
Möbeltür
A [mm]
R0
≥16–19
20
5
21
5,5
22
6,5

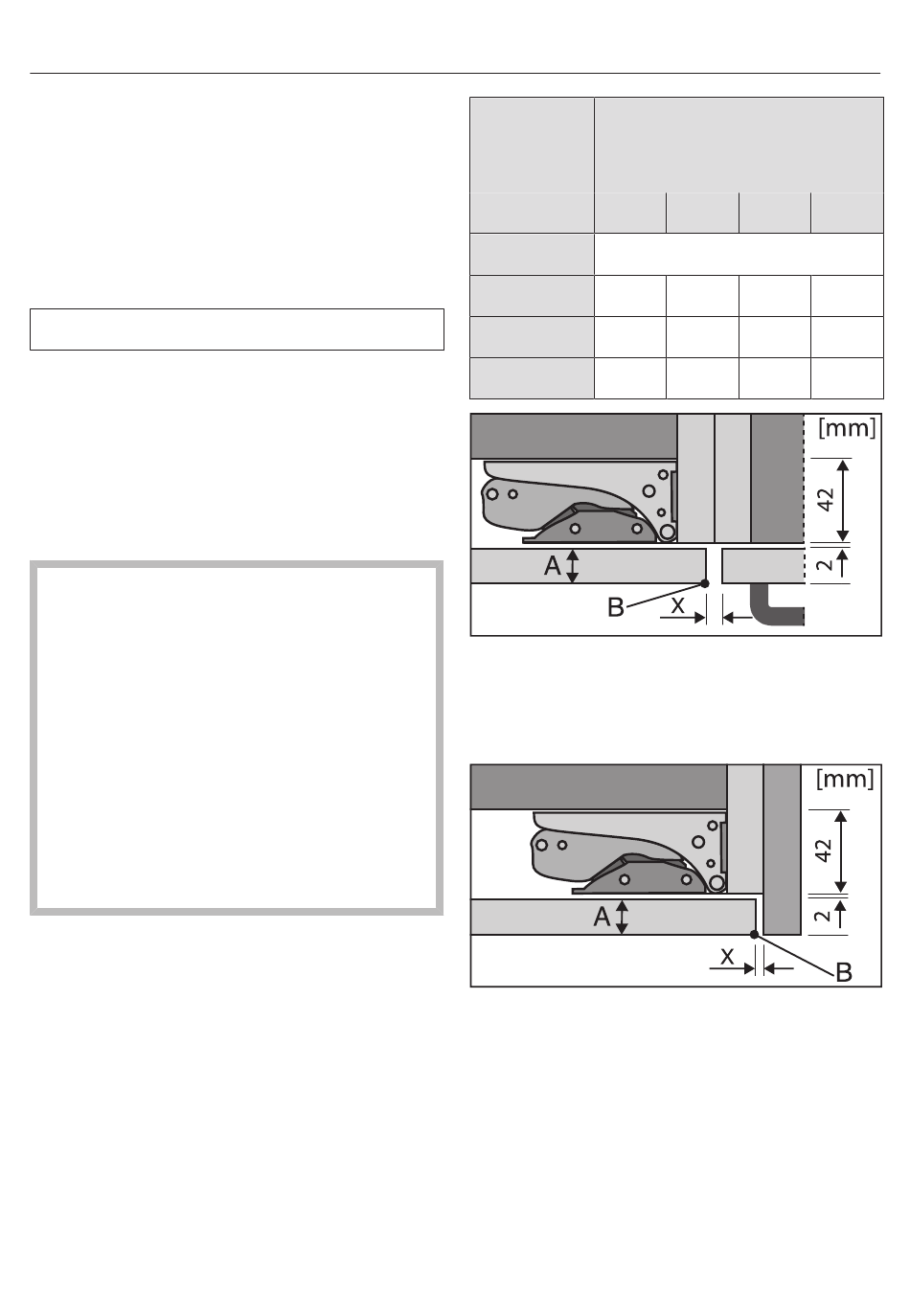

nebenliegende Küchenmöbelfront
A = Möbelfrontdicke
B = Kantenradius
X = Spaltmaß
abschließende Seitenwange
A = Möbelfrontdicke
B = Kantenradius
X = Spaltmaß
Tipp: Montieren Sie eine Distanzlage
zwischen Möbelkorpus und Seitenwan-
ge. Sie erhalten so einen entsprechend
breiten Spalt.
Spaltmaß X [mm]
für verschiedene
Kantenradien B
R1,2
R2
mind. 3
4
4
5
4,5
6
5,5
R3
3,5
4
5
