24
de | Anschaltungen
P103 = 24 VAC IN
STIFT 1
STIFT 2
P102 = Alarm und Relais
STIFT 1
STIFT 2
STIFT 3
STIFT 4
STIFT 5
STIFT 6
STIFT 7
STIFT 8
STIFT 9
P101 = Audio
STIFT 1
STIFT 2
STIFT 3
STIFT 4
STIFT 5
STIFT 6
STIFT 7
5. Führen Sie das Ethernet-Kabel mit RJ45-Stecker durch eine der vier 3/4-Zoll-
Kabeleinführungen. Verbinden Sie den RJ45-Stecker des Ethernet-Kabels mit dem RJ45-
Anschluss im Gerät (Punkt 1 in der folgenden Abbildung).

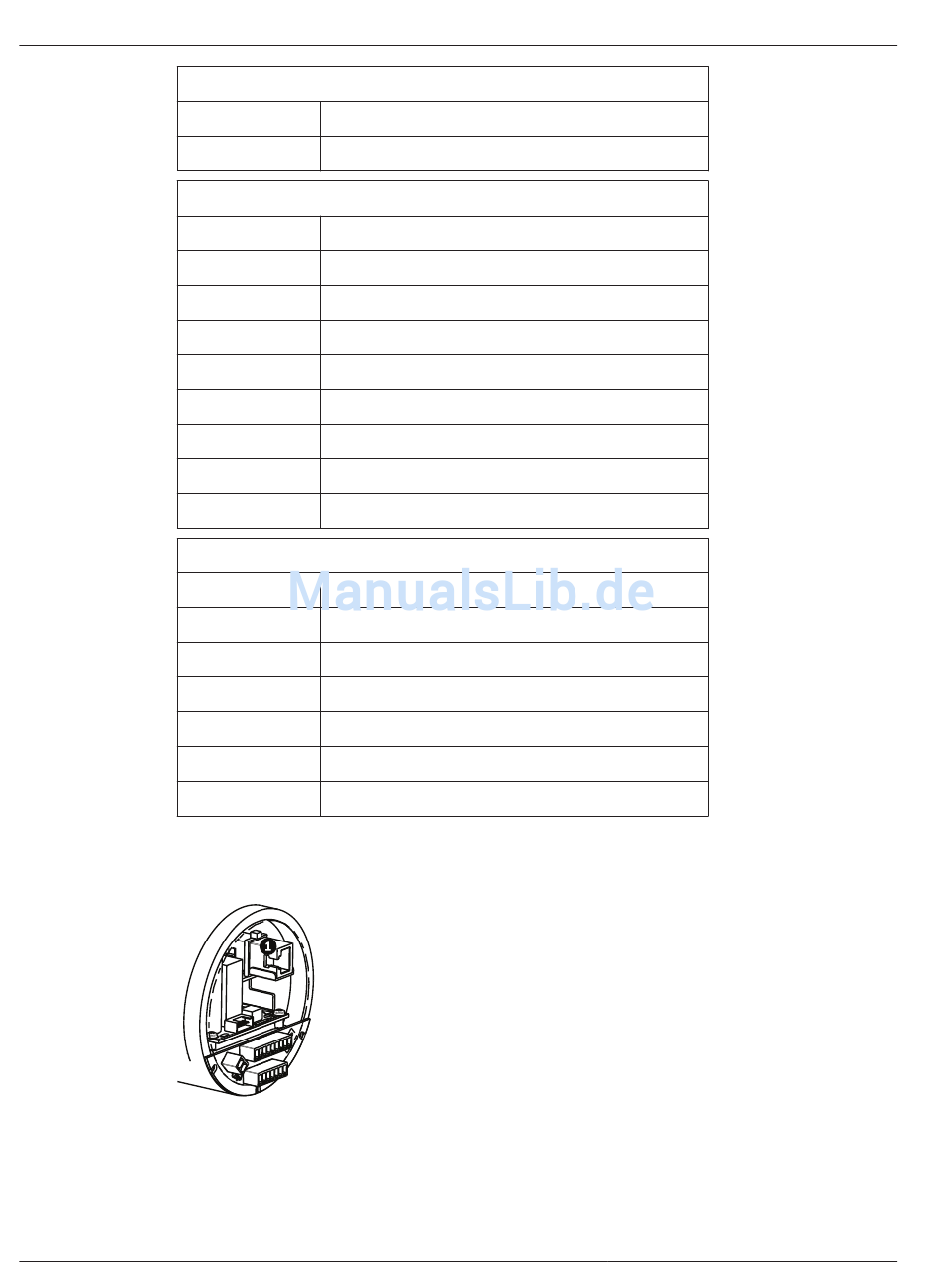

Bild 6.4: RJ45-Stecker
6. Installieren Sie auf Wunsch das OFC-Kit. Folgen Sie den Installationsanweisungen im Kit.
Falls das optionale OFC-Paket vorhanden ist, verbinden Sie ein terminiertes Glasfaserkabel
mit der ST-Buchse.
2015.03 | 1.7 | F.01U.304.260
LINE 24 V
NEUTRAL 24
Alarm_IN1 (Alarmeingang 1)
Alarm_IN2 (Alarmeingang 2)
Alarm_IN3 (Alarmeingang 3)
Alarm_OUT1 (Alarmausgang 1)
Alarm_OUT2 (Alarmausgang 2)
Alarm_GND (Alarmerdung)
Relay_NO (Schließer-Relaiskontakt)
Relay_COM (Relais-Bezugspotenzial)
Relay_NC (Öffner-Relaiskontakt)
Audio IN+
Audio IN-
Audio OUT+
Audio OUT-
Spätere Verwendung
Spätere Verwendung
Spätere Verwendung
Bedienungsanleitung
EXTEGRA IP 9000 FX
