de | Montage
1. Wählen Sie eine Montagefläche, und bereiten Sie die Fläche ggf. vor, indem Sie drei
M6 x 1,0 x 20 mm-Löcher auf einer Linie vorbohren und UNC-Gewinde einbringen, die sich
30 mm voneinander von der Mitte und auf einer Linie mit dem gewünschten Überwachungsziel
befinden.
2. Setzen Sie drei Edelstahlschrauben M6 x 1,0 x 16 mm mit Sicherungsscheiben ein, und
stellen Sie sicher, dass die Montagefläche und die Gewinde der Schrauben sauber und nicht
verschmutzt sind.
3. (Optional) Tragen Sie ein paar Tropfen eines Gewindedichtmittels mit mittlerer Festigkeit
entsprechend den Anweisungen des Herstellers auf die Schrauben auf.
4. Befestigen Sie die Basisstation (Punkt 1 in der folgenden Abbildung) mit den
M6 x 1,0 x 16 mm-Schrauben und Sicherungsscheiben auf der Montagefläche. Verwenden Sie
dazu einen 10-mm-Schraubenschlüssel oder das Mehrzweck-Werkzeug. Ziehen Sie die
Schrauben nicht vollständig fest.

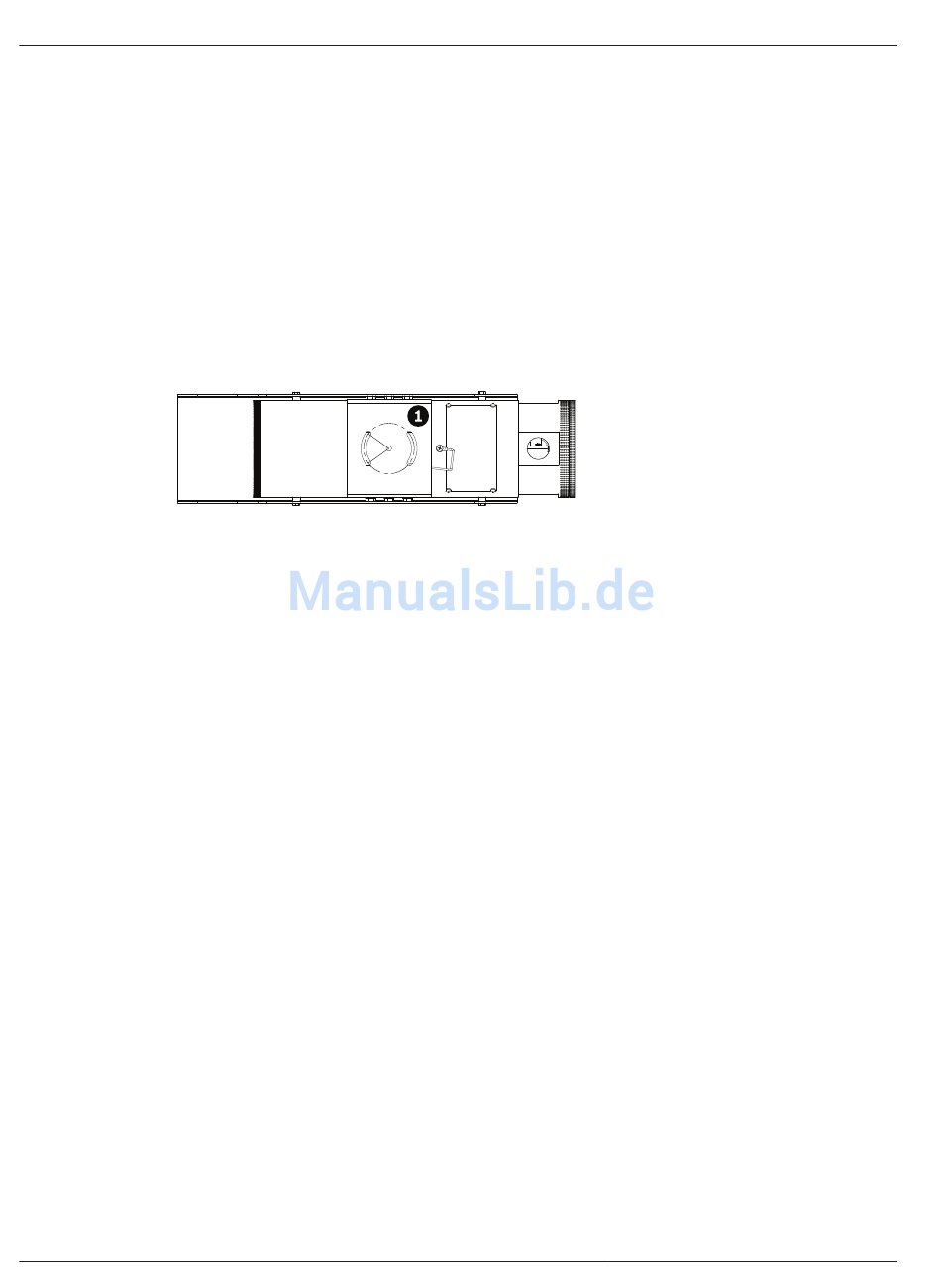

Bild 7.3: Unteransicht mit Details zur Basisstation
5. Lösen Sie die sechs M6-Schrauben leicht an beiden Seiten der Basisstation mit einem 10-
mm-Schraubenschlüssel oder dem Mehrzweck-Werkzeug. Richten Sie das Gerät außerdem so
aus, dass es auf das gewünschte Überwachungsziel zeigt. (Siehe folgende Abbildung.)
6. Ziehen Sie alle Befestigungsschrauben auf 4,1 bis 6,8 Nm (3 bis 5 ft-lb) fest.
7. Verbinden Sie die Kabel wie in Anschaltungen, Seite 21 dargestellt, und befolgen Sie alle
lokalen Vorschriften und Gesetze für explosionsgeschützte Geräte.
8. Verbinden Sie das Erdungskabel, das sich an der Unterseite des Gehäuses befindet, mit
entsprechend geerdetem Material (geerdeter Kabelkanal oder Erdungsleiter).
7.2
Installation der Sonnenblende
1. Richten Sie die Montagelöcher der Sonnenblende an den Bohrungen mit UNC-Gewinde im
Gehäuse des Geräts aus.
2. Setzen Sie die mitgelieferten M4-Schrauben durch die Sonnenblendenbohrungen in das
Gerät ein, und ziehen Sie sie mit der Hand fest.
3. Ziehen Sie die im Lieferumfang enthaltenen Schrauben mit einem 7-mm-Schraubenschlüssel
oder mit dem Mehrzweck-Werkzeug auf 2,0 Nm (1,5 ft-lb) fest.
