EXTEGRA IP 9000 FX

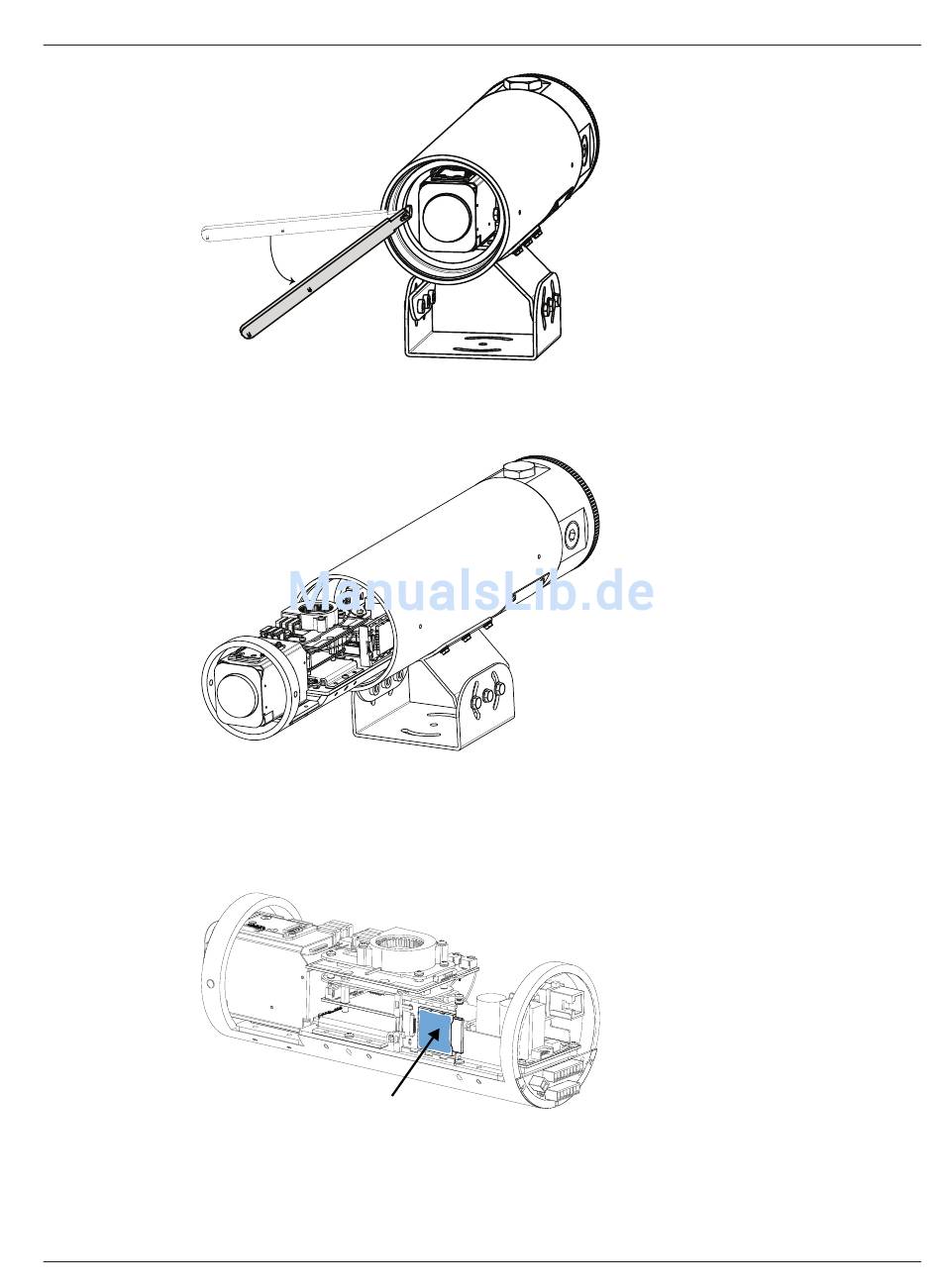

Bild 5.2: Lösen Sie die 2 Schrauben
–
Bild 5.3: Ziehen Sie die Baugruppe aus dem Gehäuse
5. Richten Sie die Karte so am Steckplatz aus, dass die Seite mit den Goldkontakten nicht zur
Kamera, sondern zum Gehäuse zeigt.
6. Schieben Sie die Karte in den Steckplatz. Drücken Sie auf die Karte, bis sie mit einem
Klickgeräusch einrastet.
Bild 5.4: Kartensteckplatz mit eingesetzter SD-Karte
7. Schieben Sie die Baugruppe wieder in das Gehäuse.
8. Ziehen Sie die 2 Schrauben zur Befestigung der Baugruppe fest. Hinweis: Ziehen Sie die
Schrauben nicht zu fest an. Wenn Sie sie zu fest anziehen, kann die Befestigungshalterung
verformt werden.
Bosch Security Systems
Ziehen Sie die Baugruppe so weit aus dem Gehäuse, dass Sie auf den
Speicherkartensteckplatz zugreifen können.
Bedienungsanleitung
Optionale Speicherkarte einsetzen | de
2015.03 | 1.7 | F.01U.304.260
19
