Bauanleitung 118.381
17 Elektronik Grundversuche mit Breadboard
Überall wo kleine "Lämpchen" aufleuchten und damit etwas anzeigen,
sind es Leuchtdioden. Es gibt sie in den Farben weiß, rot, gelb, grün, blau
und mit Farbwechsel (RGB-Rainbow). Die gebräuchlichste Form ist rund,
aber auch in viereckiger und dreieckiger Form werden Leuchtdioden ver-
wendet.
Als Vorteile gegenüber kleinen Glühlampen kann man folgendes aufzäh-
len:
- geringer Stromverbrauch
- erschütterungsfest
- unzerbrechlich
- sehr hohe Lebensdauer
- geringer Platzbedarf
In der englischen Sprache wird die Leuchtdiode mit light-emitting-diode
bezeichnet, abgekürzt: LED.
Diese Abkürzung ist bei Elektronikern gebräuchlich. Wie alle elektroni-
schen Bauteile hat auch die Leuchtdiode ein Schaltzeichen
ACHTUNG:
Möchte man eine Leuchtdiode zum Leuchten bringen, muß man folgen-
des beachten:
1. Die Leuchtdiode muß mit der richtigen Polarität angeschlossen werden,
sonst leuchtet sie nicht. Hierzu hat man die Anschlüsse mit den Bezeich-
nungen ANODE (A+) und KATHODE (K-) versehen. Die Leuchtdiode ist zu
klein, um die Begriffe aufdrucken zu können, deshalb kann man an den
Anschlußbeinchen erkennen, welcher Draht Anode und Kathode ist.
2. Eine handelsübliche Leuchtdiode darf niemals an eine Spannungsquelle mit mehr als ca. 1,6 Volt angeschlossen werden (heute gibt es Leuchtdioden
mit unterschiedlichsten Spannungswerten die man den technischen Datenblättern des Herstellers entnehmen kann), sie würde sofort "durchbren-
nen". Da aber in den meisten Geräten und Schaltungen eine höhere Spannung als 1,6 Volt benutzt wird, muß über ein anderes elektronisches Bauteil
die Spannung auf 1,6 Volt verringert werden. Das hierzu erforderliche Bauteil ist der WIDERSTAND.
Hier die Widerstandswerte für die gebräuchlichsten Spannungsquellen:
Der Widerstand
Ein Widerstand ist ein Elektronikbauteil, welches den Stromfluß begrenzt
oder abschwächt.
Die gebräuchlichsten Widerstände bestehen aus einer Kohleschicht (Kohle
ist ein schlechter Leiter) auf einem kleinen Keramikröhrchen. Am Anfang und
Ende des Röhrchens befinden sich die Anschlußdrähte.
Farbringe auf dem Widerstand kennzeichnen den Widerstandswert.
Dieser Wert wird in Ohm (Ω) angegeben und gibt Aufschluß, ob der Widerstand einen großen oder kleinen Strom durchfließen läßt.
Also, ein Widerstand mit hohem Ohmwert, z.B. 1,8 k Ω (1800 Ω), läßt weniger Strom durchfließen, als ein Widerstand mit einem kleineren Ohmwert,
z.B. 130 Ω.
Mit Hilfe nachfolgender Tabelle kann man leicht herausfinden, welchen Ohmwert die benutzten Widerstände haben.
3

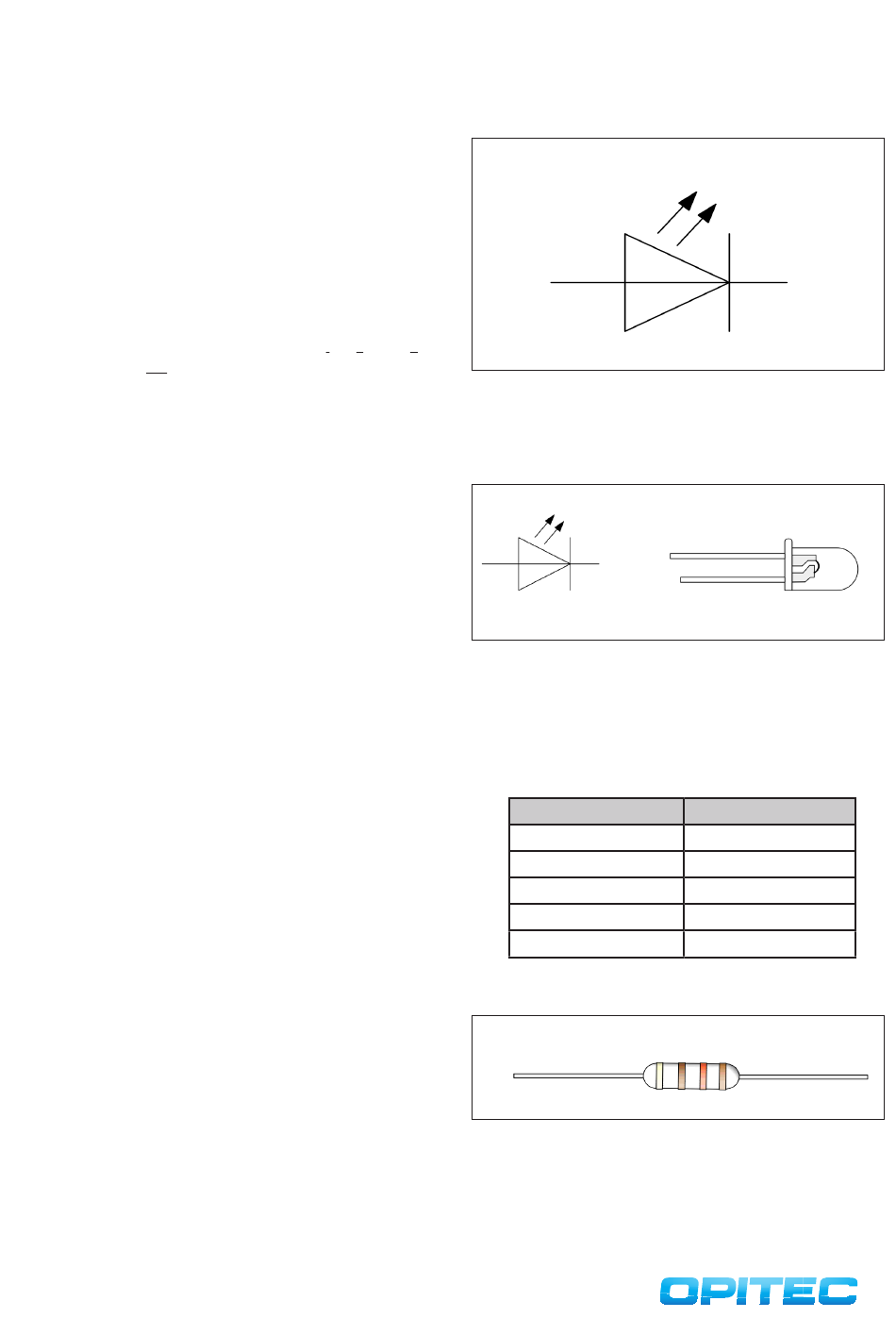

Schaltzeichen LED
Schaltzeichen
An die Anode wird Plus (+) an die Kathode Minus (-) angeschlossen.
Spannung
4,5 Volt
6 Volt
9 Volt
12 Volt
24 Volt
Die beiden Pfeile symbolisieren
das Ausstrahlen von Licht.
Anode (A) langes Bein (+)
Kathode (K) kurzes Bein (-)
Widerstand
130 Ohm
180 Ohm
390 Ohm
510 Ohm
1,2 kOhm
