- Seite 1 ColumnMix Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 01.10.2024, ID: 499302 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................11 Installation..............................12 4.1 Aufbau..............................13 4.2 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 Wiedergabe über Bluetooth®......................19 Technische Daten............................ 20 Stecker- und Anschlussbelegungen....................23 Reinigung..............................
- Seite 4 ColumnMix Aktiver Lautsprecher...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Bei einem Kurzschluss besteht Brand- und Lebensgefahr. Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Schalten Sie bei Beschä‐ digung der Isolation sofort die Spannungsversorgung ab und veranlassen Sie die Reparatur. Falls Sie sich unsicher sind, wenden Sie sich an eine qualifizierte Elektrofachkraft.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 10 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung durch Weichmacher in Gummifüßen! Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeig‐ nete Unterlage oder Filzgleiter, damit die Gummifüße des Produkts nicht in direkten Kontakt mit dem Untergrund kommen.
- Seite 11 Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Säulensystem 1 × Subwoofer (8-Zoll-Tieftöner), 1 × Säulenlautsprecher (4 × 2,5-Zoll-Hochtontreiber), 2 × Abstandsmodule Integrierter Media-Player mit Display, SD-Kartenslot, USB-Anschluss und Bluetooth-Emp‐ fänger 2 × Mic/Line-Eingang (XLR-Einbaubuchse, 3-polig/6,35-mm-Klinkenbuchse) mit regel‐ barem Echo-Effekt 1 × Line-Eingang, stereo (3,5-mm-Klinkenbuchse) 1 ×...
- Seite 12 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.

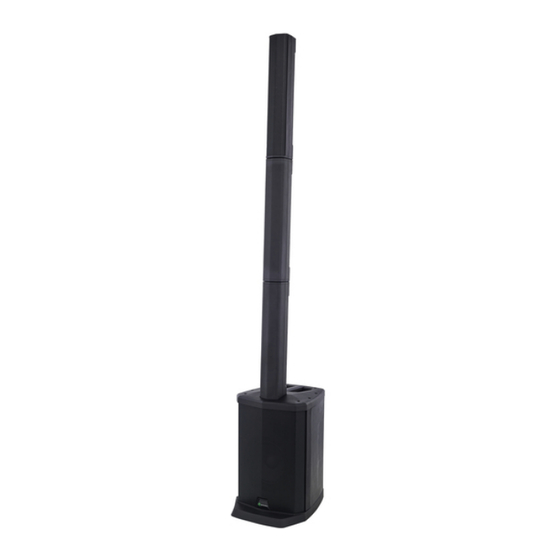

- Seite 13 Produkts nicht in direkten Kontakt mit dem Untergrund kommen. 4.1 Aufbau Das Fun Generation ColumnMix Säulensystem besteht aus einem Subwoofer, einem Säulen‐ lautsprecher und zwei Abstandsmodulen. Mit dem Stecksystem lassen sich die einzelnen Ele‐ mente miteinander verbinden. Folgende Aufbauvarianten sind möglich: 1 ×...
- Seite 14 Installation 4.2 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 15 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö TWS Stereo Link & EFFECT 1 EFFECT 2 MASTER POWER LIMIT ColumnMix LEVEL 1 LEVEL 2 LEVEL MUSIC BASS SPEECH BOOST LINE LINE LINE STANDBY LINE 0.5h Auto-Off Without Signal DISABLE ENABLE MIC LINE MIC LINE 2 LINE OUT 100-240V~50/60Hz...
- Seite 16 Anschlüsse und Bedienelemente 1 SD-Kartenslot 2 [TWS Stereo Link] | Umschalter für den Bluetooth®-Modus „bt“ : Stand Alone-Betrieb „bt:bt“ : True Wireless Stereo (TWS) 3 Display des integrierten Media-Players 4 USB-Anschluss 5 Auswahl- und Steuerungstasten des integrierten Media-Players [MODE] | Taste zur Auswahl der Audioquelle (USB, SD-Karte oder Bluetooth®) | Play/Pause-Taste zum Starten/Anhalten der Wiedergabe von Titeln | Taste zum Wiederholen von Titeln | Rückwärts-Taste.
- Seite 17 Anschlüsse und Bedienelemente 9 [STANDBY DISABLE | ENABLE] | Wenn dieser Schalter in der [ENABLE]-Position steht, schaltet sich das Gerät nach ca. 30 Minuten ohne Eingangssignal ab. Um es dann wieder einzuschalten, schalten Sie den [POWER]-Schalter aus und wieder ein. Die Status-LED leuchtet im Normalbetrieb grün.
- Seite 18 Anschlüsse und Bedienelemente 18 [POWER] / [LIMIT] | Anzeige-LEDs für Spannungsversorgung und Limiter [POWER]: Die LED leuchtet grün, sobald das Gerät mit Spannung versorgt wird. [LIMIT]: Die LED leuchtet grün, sobald das Signal übersteuert. Drehen Sie den Regler für die Gesamtlautstärke ([MASTER]) zurück, bis die LED nicht mehr leuchtet.
- Seite 19 Wiedergabe über Bluetooth® Wiedergabe über Bluetooth® Über den integrierten Bluetooth®-Empfänger des Geräts können Sie Musik kabellos von Blue‐ tooth®-Geräten wie Smartphones, Tablets oder Notebooks wiedergeben. Beachten Sie die Gebrauchsanleitung Ihres Bluetooth®-Geräts. Platzieren Sie es in der Nähe der Box und schalten Sie das Bluetooth®-Gerät ein.
- Seite 20 Technische Daten Technische Daten Bestückung 1 × 8-Zoll-Tieftöner, 4 × 2,5-Zoll-Hochtontreiber Eingangsanschlüsse Mikrofon/LINE 2 × XLR-Einbaubuchse, 3-polig 2 × 6,35-mm-Klinkenbuchse LINE 1 × 3,5-mm-Klinkenbuchse USB-Schnittstelle 1 × USB Typ A Spannungsversorgung 1 × Kaltgeräteeinbaustecker C14 Eingangsimpedanz 45 kΩ Ausgangsanschlüsse LINE 1 ×...
- Seite 21 Technische Daten Bluetooth® Frequenzbereich 2402 MHz…2480 MHz Max. Sendeleistung 10 mW oder +10 dBm Standard Version 5.0 Name ColumnMix Wiedergabeformate Anzahl Dateien, max. Leistungsaufnahme 200 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B ×...
- Seite 22 Technische Daten Weitere Informationen Mic-Preamp App-Steuerung Nein USB-Player SD Card-Player Inputs zeitgleich Akku Nein Bluetooth® Farbe Schwarz ColumnMix Aktiver Lautsprecher...
- Seite 23 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 24 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse ColumnMix Aktiver Lautsprecher...
- Seite 25 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) ColumnMix Aktiver Lautsprecher...
- Seite 26 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 27 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 28 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 29 Notizen ColumnMix Aktiver Lautsprecher...
- Seite 30 Notizen ColumnMix Aktiver Lautsprecher...
