Inhaltszusammenfassung für thomann fungeneration Stagemix 400

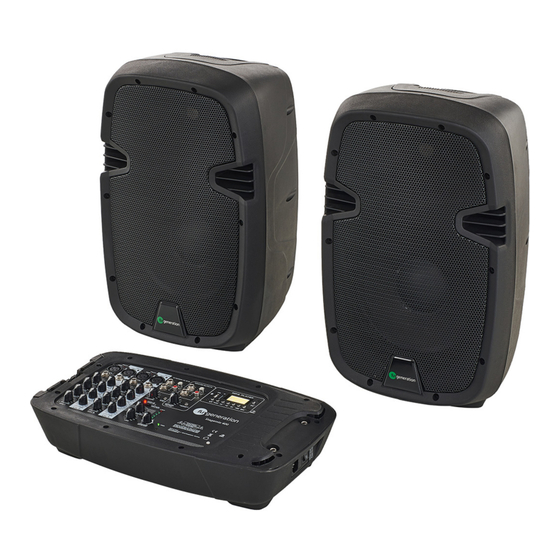

- Seite 1 Stagemix 400 PA-System...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 23.03.2023, ID: 490591 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation..............................13 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 19 Stecker- und Anschlussbelegungen....................22 Umweltschutz............................25 Stagemix 400 PA-System...
- Seite 4 Stagemix 400 PA-System...
- Seite 5 Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Stagemix 400 PA-System...
- Seite 6 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 7 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 9 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge‐ Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen.
- Seite 10 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 11 Sicherheitshinweise HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen.
- Seite 12 Leistungsmerkmale Leistungsmerkmale 2 × passive 10-Zoll-2-Wege-Box 1 × angeschlossenes, abnehmbares Mischpult 1 × integriertes Staufach für Lautsprecher- und Netzkabel sowie das kabelgebundene Mikrofon Für den Transport lässt sich der Powermixer in den Boxen verstauen 8-Kanal-Power-Mixer mit 300 W RMS Integrierter Mediaplayer für MP3-Dateien von SD-Karte und USB-Stick Bluetooth®-Audio-Streaming 4 ×...
- Seite 13 Installation Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
- Seite 14 Installation Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Powermixer abnehmen In der Rückwand des einen Lautsprechers befindet sich der Powermixer. Lösen Sie die Verrie‐ gelung an der Oberseite des Lautsprechers und nehmen Sie den Powermixer ab.
- Seite 15 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö & DISABLE ENABLE 0.5h Auto-Off STANDBY Without Signal 5 6 7 Stagemix 400 PA-System...
- Seite 16 Anschlüsse und Bedienelemente 1 [PEAK] | Status-LED. Die LED blinkt, wenn das Signal des Mikrofon-Eingangs überlastet ist. 2 [MIC] | Mikrofon-Eingang, ausgeführt als XLR-Einbaubuchse, 3-polig 3 [LINE] | Line-Eingang, ausgeführt als 6,35-mm-Klinkenbuchse 4 [TREBLE] | Drehregler zum Anpassen der hohen Frequenzen des jeweiligen Kanals 5 [BASS] | Drehregler zum Anpassen der tiefen Frequenzen des jeweiligen Kanals 6 [EFFECT] | Drehregler zur Steuerung des Signalanteils, der an die interne Effekt-Sektion geschickt wird 7 [VOLUME] | Drehregler zum Einstellen der Lautstärke des jeweiligen Kanals...
- Seite 17 Anschlüsse und Bedienelemente 15 [STANDBY] | Ein-/Ausschalter für die Standby-Funktion. Bei aktivierter Standby-Funktion schaltet das Gerät automa‐ tisch in den Standby-Betrieb, wenn ca. 25 Minuten lang kein Eingangssignal an den Instrumenteneingängen anliegt. Werden nur Musikdateien über den MP3-Player abgespielt, schaltet sich auch dann das Gerät nach ca. 25 Minuten in den Standby-Betrieb.
- Seite 18 Anschlüsse und Bedienelemente Display 23 Display | Startet oder pausiert die Wiedergabe | Wählt das nachfolgende Stück der letzten Datei zur Wiedergabe aus | Wählt das vorangegangene Stück der letzten Datei zur Wiedergabe aus | Wählt das nachfolgende Stück zur Wiedergabe aus | Wählt das vorangegangene Stück zur Wiedergabe aus 29 [EQ] | Taste zum Navigieren durch die digitalen Equalizervoreinstellungen, die Sie auf das Musikstück anwenden können.
- Seite 19 Technische Daten Technische Daten Bestückung 1 × 10-Zoll-Lautsprecher 1 × 1-Zoll-Kompressionstreiber Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 mit Sicherungshalter Mikrofon-Eingang 4 × XLR-Einbaubuchse, 3-polig Line-Eingang 2 × 6,35-mm-Klinkenbuchse 2 × Cinch-Buchse 1 × 3,5-mm-Klinkenbuchse 4 × 6,35-mm-Klinkenbuchse Ausgangsanschlüsse Monitor-Ausgang 2 × 6,35-mm-Klinkenbuchse 2 ×...
- Seite 20 Technische Daten Antennengewinn 3,3 dB Speichermedien SD-Karte, USB-Stick Wiedergabeformate MP3, WAV Leistungsaufnahme 200 W Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung +4 dBm Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 3,15 A, 250 V, träge Abmessungen (B ×...
- Seite 21 Technische Daten Inkl. Endstufe Nein Ink. Ständer Nein Stagemix 400 PA-System...
- Seite 22 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 23 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Stagemix 400 PA-System...
- Seite 24 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse Stagemix 400 PA-System...
- Seite 25 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 26 Notizen Stagemix 400 PA-System...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
