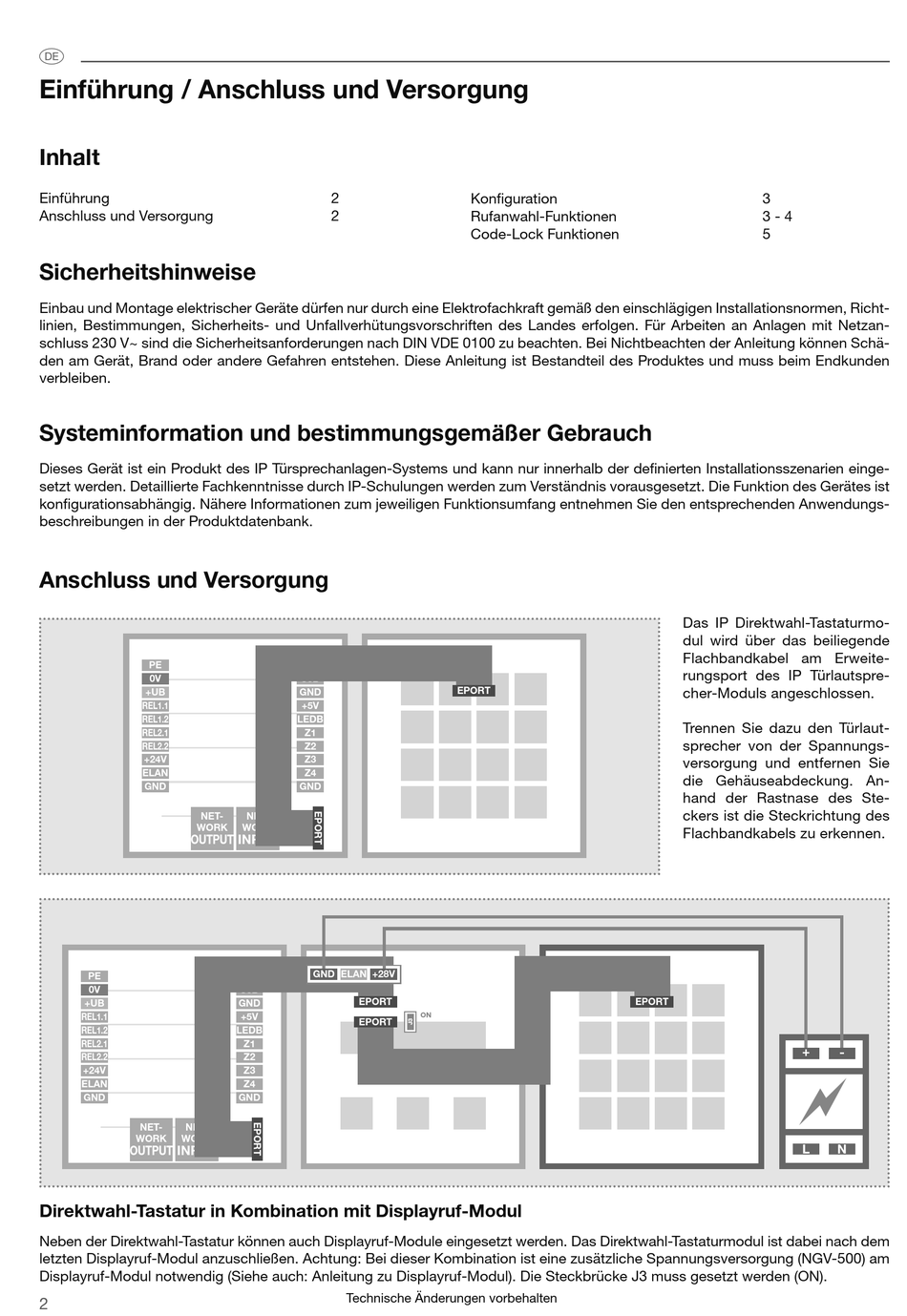

Einführung / Anschluss und Versorgung
Inhalt
Einführung
Anschluss und Versorgung
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richt-
linien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan-
schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden
verbleiben.
Systeminformation und bestimmungsgemäßer Gebrauch
Dieses Gerät ist ein Produkt des IP Türsprechanlagen-Systems und kann nur innerhalb der definierten Installationsszenarien einge-
setzt werden. Detaillierte Fachkenntnisse durch IP-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist
konfigurationsabhängig. Nähere Informationen zum jeweiligen Funktionsumfang entnehmen Sie den entsprechenden Anwendungs-
beschreibungen in der Produktdatenbank.
Anschluss und Versorgung
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
NET-
WORK
OUTPUT
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
NET-
NET-
WORK
WORK
OUTPUT
INPUT
Direktwahl-Tastatur in Kombination mit Displayruf-Modul
Neben der Direktwahl-Tastatur können auch Displayruf-Module eingesetzt werden. Das Direktwahl-Tastaturmodul ist dabei nach dem
letzten Displayruf-Modul anzuschließen. Achtung: Bei dieser Kombination ist eine zusätzliche Spannungsversorgung (NGV-500) am
Displayruf-Modul notwendig (Siehe auch: Anleitung zu Displayruf-Modul). Die Steckbrücke J3 muss gesetzt werden (ON).
2
2
2
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
NET-
WORK
INPUT
GND
ELAN
+28V
S3B
EPORT
GND
+5V
EPORT
LEDB
Z1
Z2
Z3
Z4
GND
Technische Änderungen vorbehalten
Konfiguration
Rufanwahl-Funktionen
Code-Lock Funktionen
EPORT
ON
3
3 - 4
5
Das IP Direktwahl-Tastaturmo-
dul wird über das beiliegende
Flachbandkabel am Erweite-
rungsport des IP Türlautspre-
cher-Moduls angeschlossen.
Trennen Sie dazu den Türlaut-
sprecher von der Spannungs-
versorgung und entfernen Sie
die Gehäuseabdeckung. An-
hand der Rastnase des Ste-
ckers ist die Steckrichtung des
Flachbandkabels zu erkennen.
EPORT
+
L
-
N
