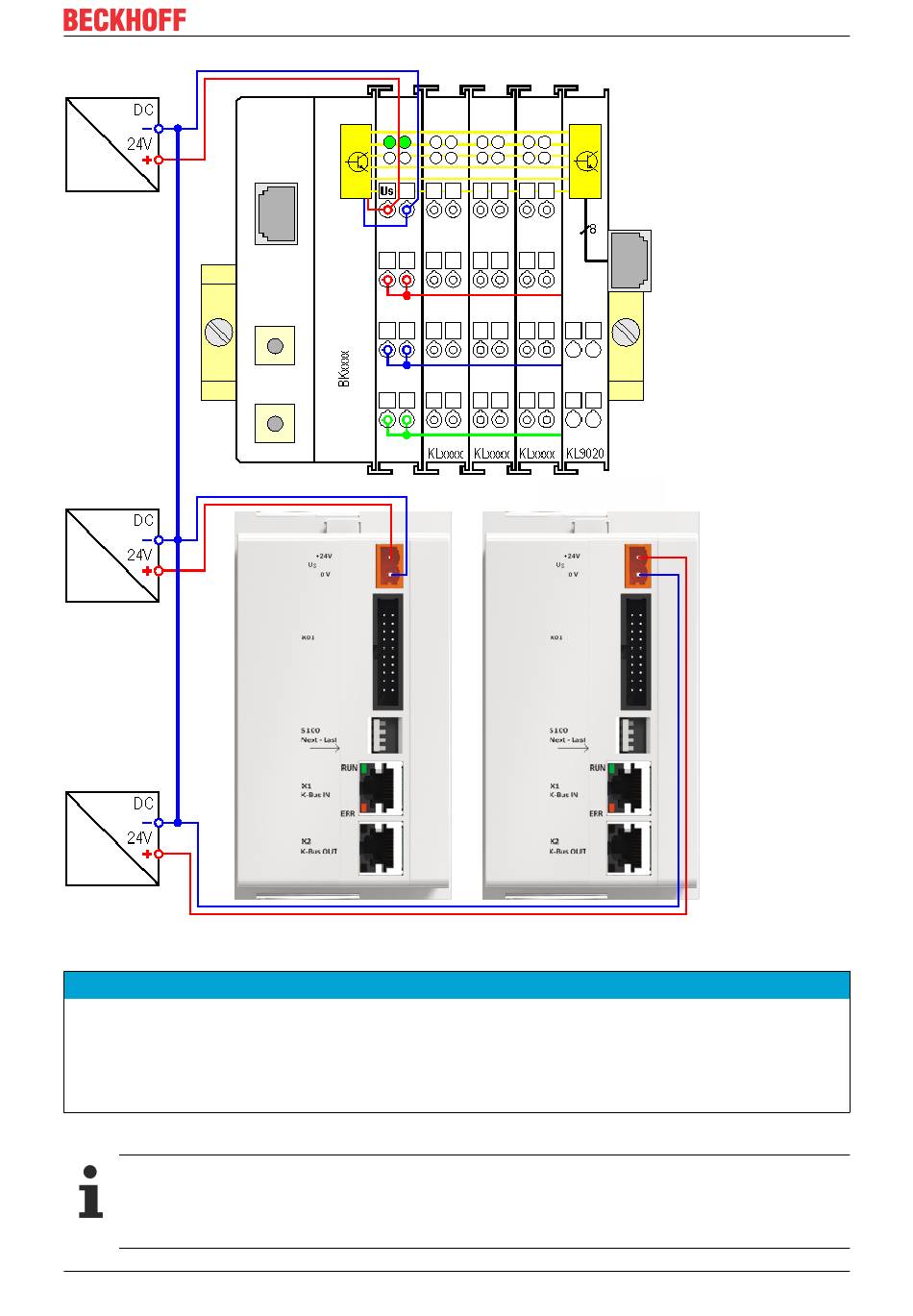

Abb. 18: Drei Spannungsversorgungen für Us mit niederohmig verbundenen Massen
Verbinden Sie die Massen der Spannungsversorgungen für Us des Buskopplers und aller
Handbedienmodule niederohmig miteinander
Für den störsicheren Betrieb der K-Bus-Verlängerung muss die Masse der K-Bus-Spannungsversorgung
für den Buskoppler niederohmig mit der Masse der K-Bus-Spannungsversorgungen all seiner
Handbedienmodule verbunden werden (siehe obenstehende Abbildung)!
Berechnung des K-Bus-Summenstroms für den Buskoppler
Weil die Versorgungsspannung für den K-Bus (Us) in jedes Handbedienmodul einzeln eingespeist
wird, müssen die K-Bus-Stromaufnahmen der Handbedienmodule bei der Berechnung des K-Bus-
Summenstroms des Buskopplers nicht berücksichtigt werden.
KL85xx, KL9020 und KL9309
HINWEIS
Version: 2.4.0
Montage und Verdrahtung
33
