Austroflamm Mo Duo Kurzmontagenanleitung Seite 9

Luftverteilermodul montieren

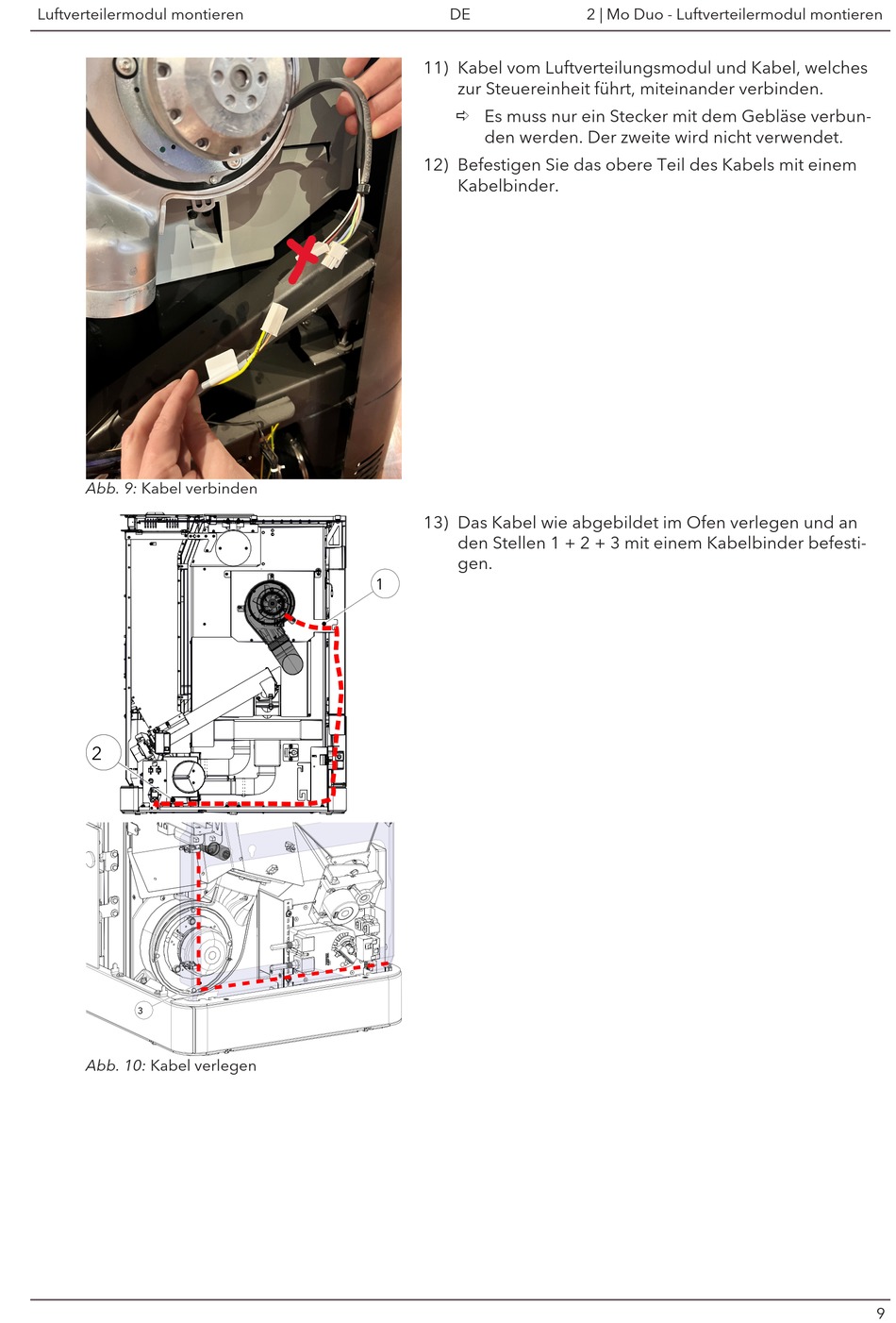

Abb. 9: Kabel verbinden
2
3
Abb. 10: Kabel verlegen
DE
11) Kabel vom Luftverteilungsmodul und Kabel, welches
zur Steuereinheit führt, miteinander verbinden.
ð Es muss nur ein Stecker mit dem Gebläse verbun-
den werden. Der zweite wird nicht verwendet.
12) Befestigen Sie das obere Teil des Kabels mit einem
Kabelbinder.
13) Das Kabel wie abgebildet im Ofen verlegen und an
den Stellen 1 + 2 + 3 mit einem Kabelbinder befesti-
gen.
1
2 | Mo Duo - Luftverteilermodul montieren
9
