2 | Mo Duo - Luftverteilermodul montieren

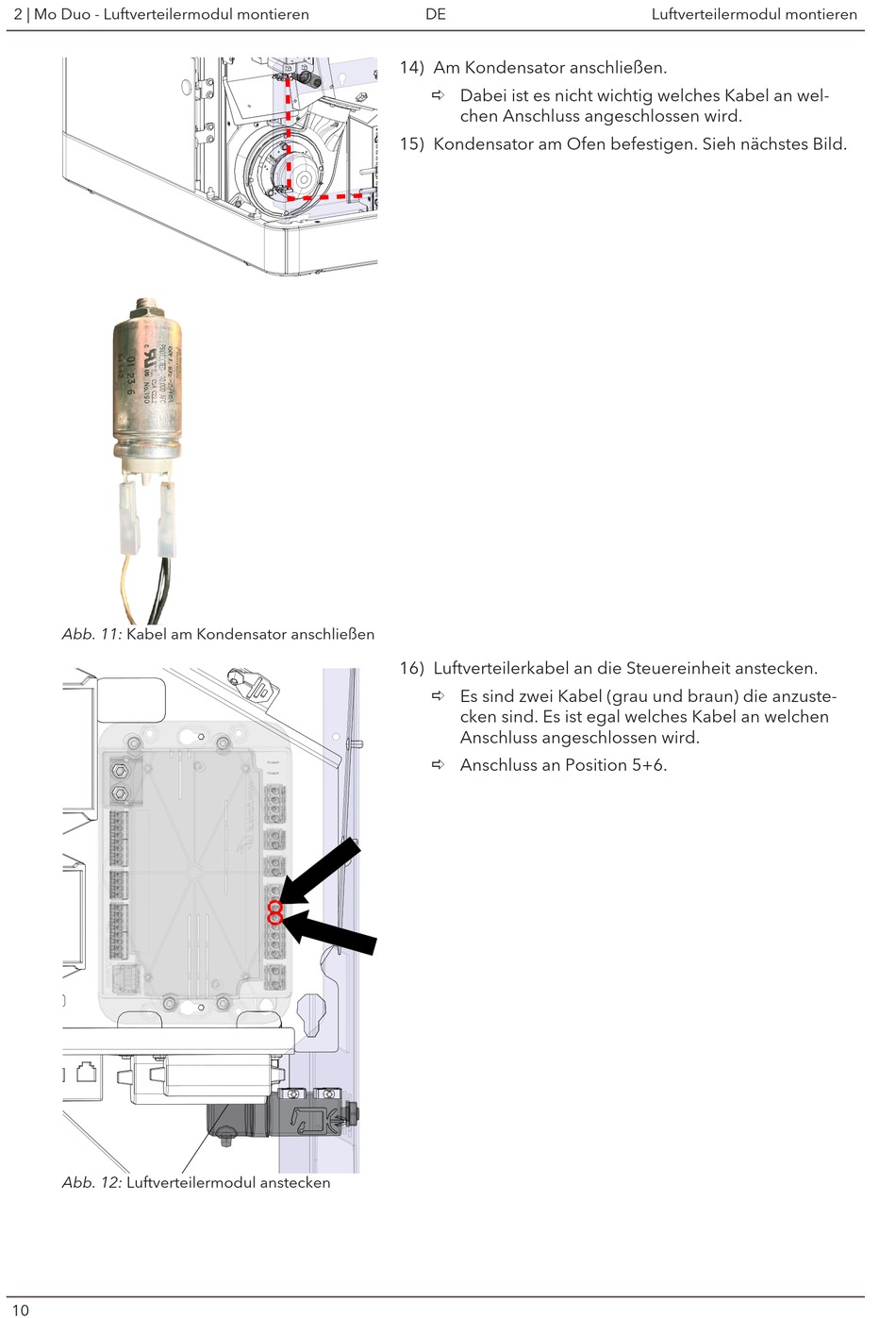

Abb. 11: Kabel am Kondensator anschließen
Abb. 12: Luftverteilermodul anstecken
10
DE
14) Am Kondensator anschließen.
ð Dabei ist es nicht wichtig welches Kabel an wel-
chen Anschluss angeschlossen wird.
15) Kondensator am Ofen befestigen. Sieh nächstes Bild.
16) Luftverteilerkabel an die Steuereinheit anstecken.
ð Es sind zwei Kabel (grau und braun) die anzuste-
cken sind. Es ist egal welches Kabel an welchen
Anschluss angeschlossen wird.
ð Anschluss an Position 5+6.
Luftverteilermodul montieren
