Austroflamm Mo Duo Kurzmontagenanleitung Seite 23

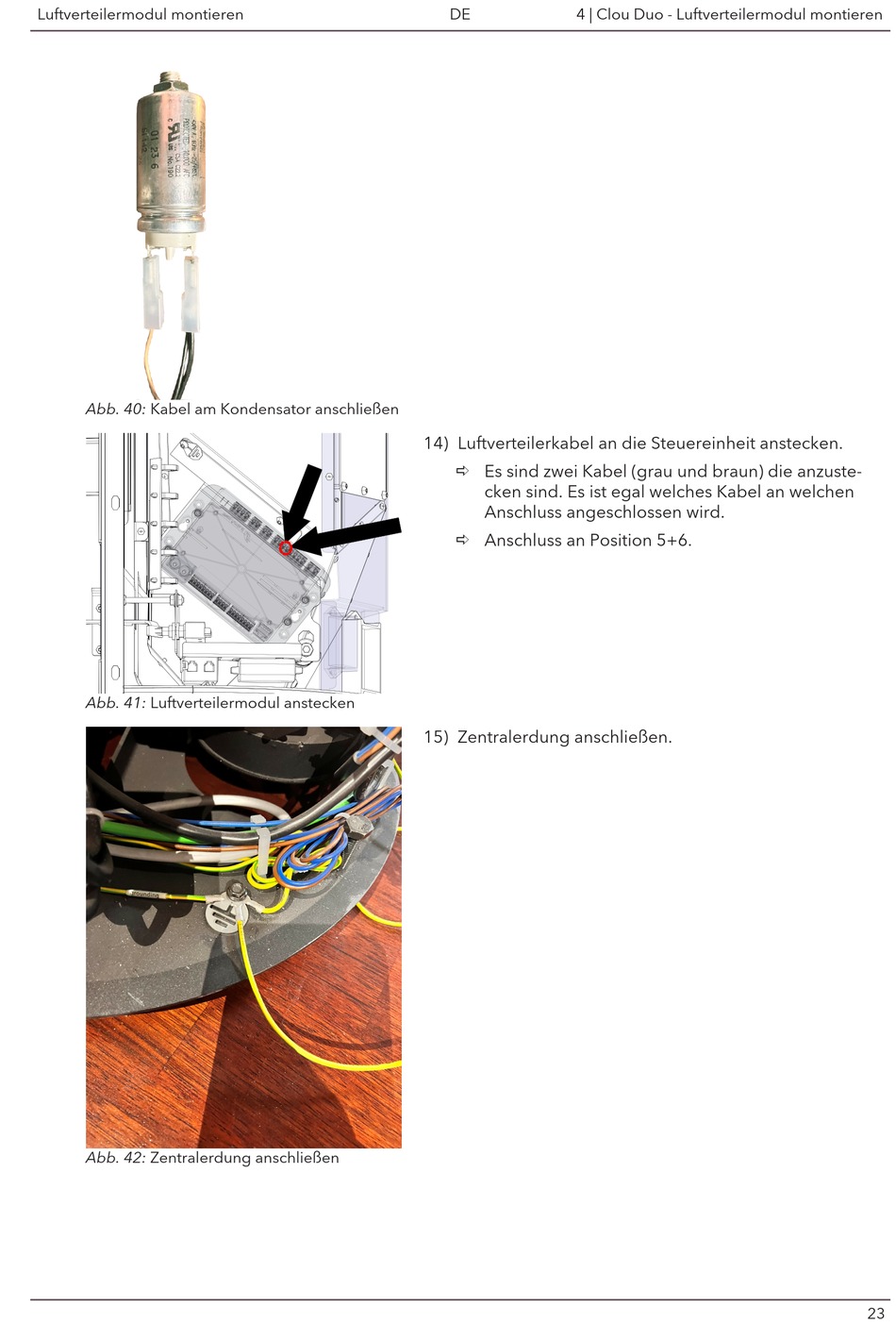

Luftverteilermodul montieren
Abb. 40: Kabel am Kondensator anschließen
Abb. 41: Luftverteilermodul anstecken
Abb. 42: Zentralerdung anschließen
DE 4 | Clou Duo - Luftverteilermodul montieren
14) Luftverteilerkabel an die Steuereinheit anstecken.
ð Es sind zwei Kabel (grau und braun) die anzuste-
cken sind. Es ist egal welches Kabel an welchen
Anschluss angeschlossen wird.
ð Anschluss an Position 5+6.
15) Zentralerdung anschließen.
23
