Makita UR201CX1 Betriebsanleitung Seite 60

► Abb.14: 1. Barriere 2. Schraube
VORSICHT:
Die Barriere darf nach der
Montage nicht entfernt werden. Die Barriere fun-
giert als Sicherheitsteil, um zu verhindern, dass Sie
versehentlich mit dem Schneidblatt in Berührung
kommen.
Aufbewahrung des Inbusschlüssels
VORSICHT:
Vergessen Sie nicht, den
Inbusschlüssel aus dem Werkzeugkopf herauszu-
nehmen. Anderenfalls kann es zu Verletzungen und/
oder Beschädigung des Werkzeugs kommen.
Bewahren Sie den Inbusschlüssel bei Nichtbenutzung
an der abgebildeten Stelle auf, damit er nicht verloren
geht.
► Abb.15: 1. Inbusschlüssel
Beim Modell mit Doppelgriffstange kann der
Inbusschlüssel auch an der Griffstangenklemme aufbe-
wahrt werden, wie dargestellt.
► Abb.16: 1. Inbusschlüssel 2. Griffstangenklemme
Beim Modell mit Bügelgriff kann der Inbusschlüssel
auch am Handgriff aufbewahrt werden, wie dargestellt.
► Abb.17: 1. Inbusschlüssel

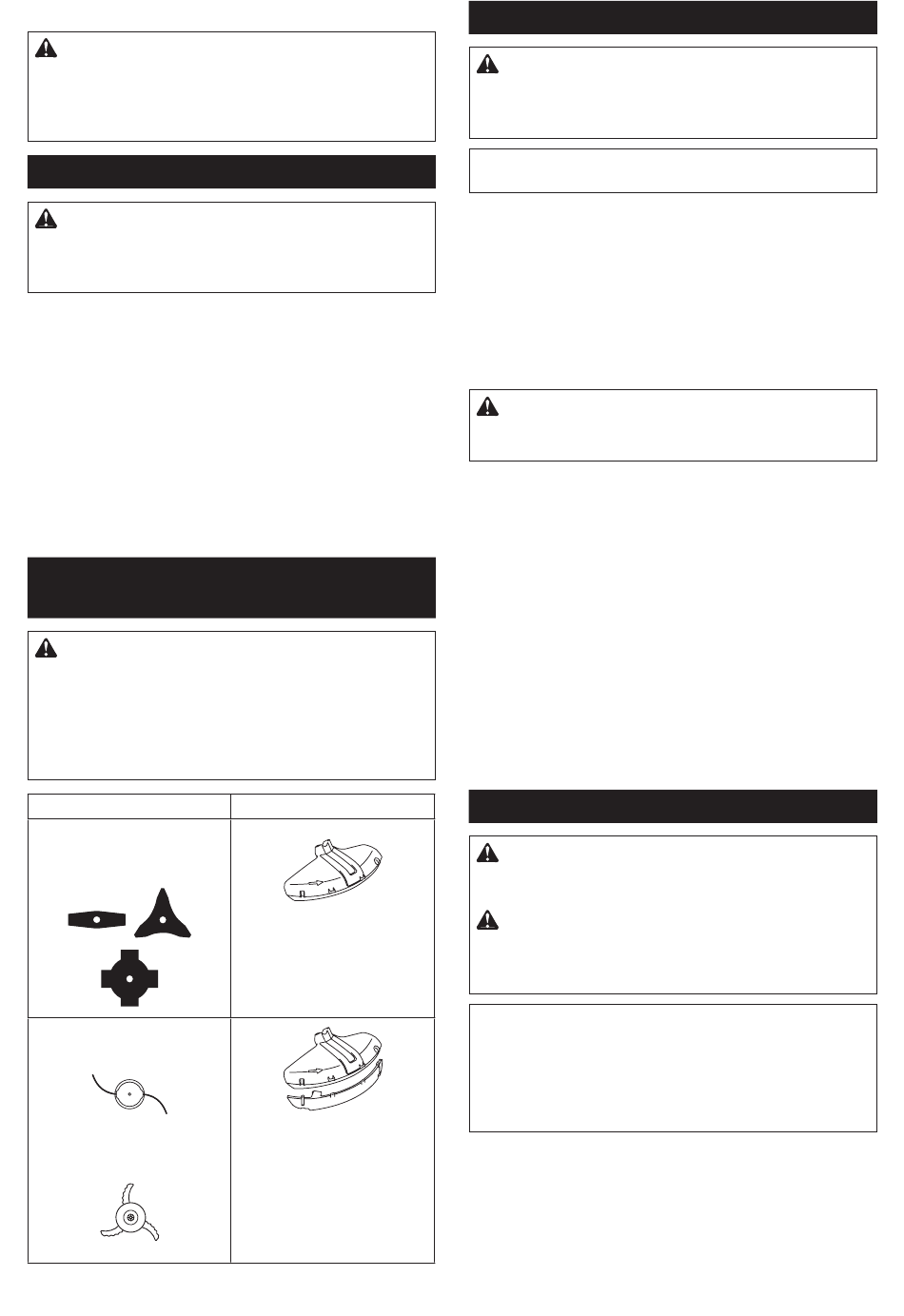

Korrekte Kombination von
Schneidwerkzeug und Schutzhaube
VORSICHT:
Verwenden Sie stets die kor-
rekte Kombination von Schneidwerkzeug und
Schutzhaube. Eine falsche Kombination schützt Sie
möglicherweise nicht vor dem Schneidwerkzeug,
hochgeschleudertem Unrat und Steinen. Sie kann
auch die Balance des Werkzeugs beeinflussen und
zu einer Verletzung führen.
Schneidwerkzeug
Schneidblatt
(2-Zahn-, 3-Zahn-,
4-Zahn-Schneidblatt)
Nylonfadenkopf
Kunststoffmesser
Schutzhaube
60 DEUTSCH
Montieren der Schutzhaube
WARNUNG:
Benutzen Sie das Werkzeug
niemals ohne die Schutzhaube oder mit unsach-
gemäß montierter Schutzhaube. Anderenfalls kann
es zu schweren Personenschäden kommen.
HINWEIS: Der Typ der als Standardzubehör mitgelie-
ferten Schutzhaube ist je nach Land unterschiedlich.
Für Schneidblatt
Befestigen Sie die Schutzhaube mit Schrauben an der
Klemme.
► Abb.18: 1. Klemme 2. Schutzhaube
Für Nylonfadenkopf/
Kunststoffmesser
VORSICHT:
Achten Sie darauf, dass Sie sich
beim Abschneiden des Nylonfadens nicht am
Abschneider verletzen.
Befestigen Sie die Schutzhaube mit Schrauben
an der Klemme. Montieren Sie danach die
Schutzhaubenerweiterung. Führen Sie die
Schutzhaubenerweiterung in die Schutzhaube
ein, und rasten Sie dann die Klammern ein.
Vergewissern Sie sich, dass die Laschen an der
Schutzhaubenerweiterung in den Schlitzen der
Schutzhaube sitzen.
► Abb.19: 1. Schutzhaube 2. Klammer
3. Schutzhaubenerweiterung
4. Schneidglied 5. Schlitz 6. Lasche
Um die Schutzhaubenerweiterung von der Schutzhaube
zu entfernen, rasten Sie die Klammern aus, indem Sie
den Inbusschlüssel einführen, wie dargestellt.
► Abb.20: 1. Inbusschlüssel 2. Klammer
Montieren des Schneidwerkzeugs
VORSICHT:
Verwenden Sie zum Demontieren
oder Montieren des Schneidwerkzeugs immer die
mitgelieferten Schraubenschlüssel.
VORSICHT:
Denken Sie unbedingt daran, den
in den Werkzeugkopf eingeführten Inbusschlüssel
nach dem Montieren des Schneidwerkzeugs wie-
der zu entfernen.
HINWEIS: Der Typ der als Standardzubehör mit-
gelieferten Schneidwerkzeuge ist je nach Land
unterschiedlich. In manchen Ländern ist kein
Schneidwerkzeug im Lieferumfang enthalten.
HINWEIS: Drehen Sie das Werkzeug um, damit Sie
das Schneidwerkzeug leicht auswechseln können.
