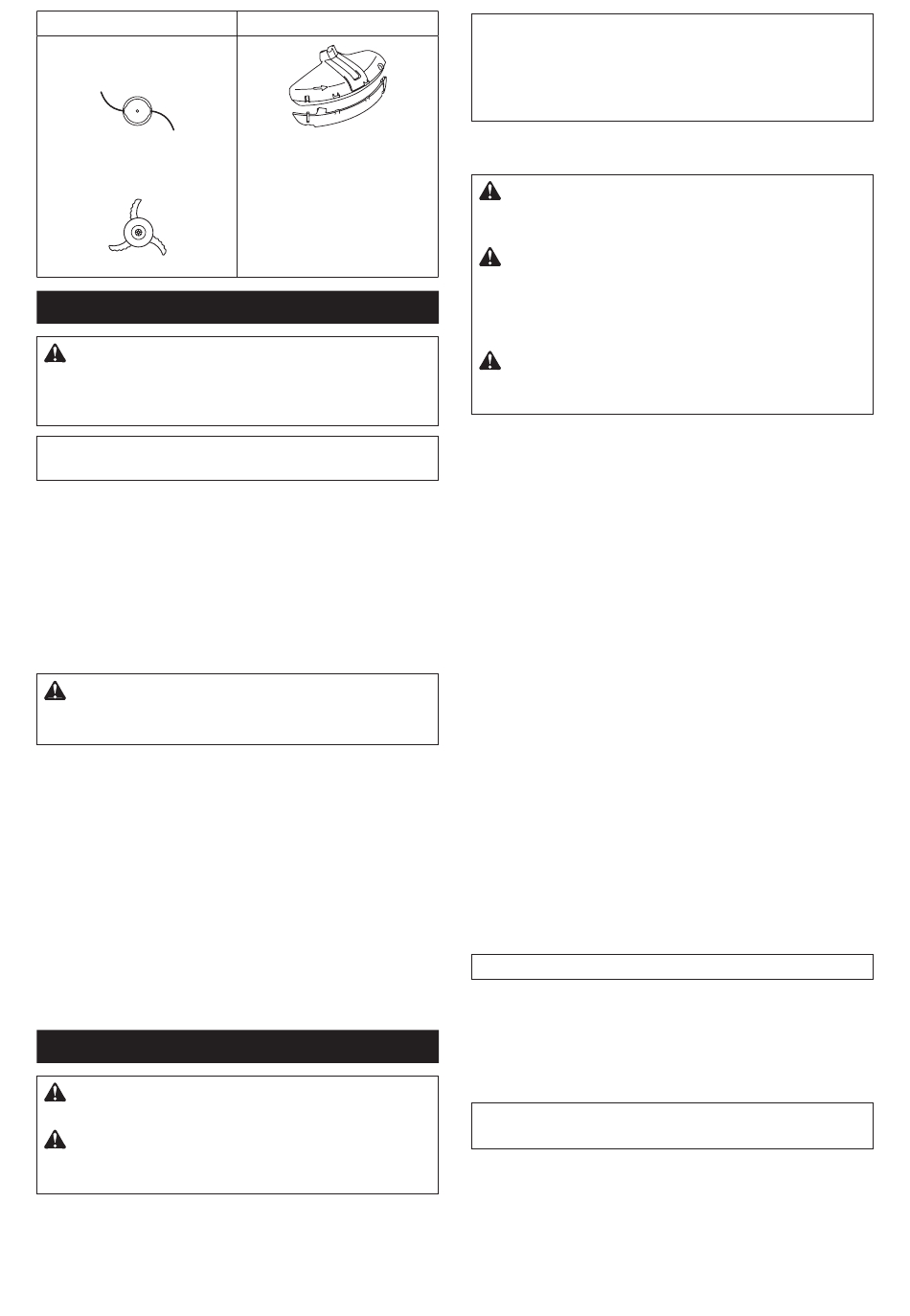

Outil de coupe
Tête de coupe à fil nylon
Lame en plastique
Installation du protecteur
AVERTISSEMENT :
sans le carter de protection ou avec le carter de
protection mal installé. Vous risqueriez autrement
de vous blesser grièvement.
NOTE : Le type de protecteur fourni comme acces-
soire standard est différent selon le pays.
Pour la lame de coupe
Fixez le protecteur au dispositif de serrage au moyen
des boulons.
► Fig.18: 1. Dispositif de serrage 2. Protecteur
Pour la tête de coupe à fil nylon/lame
en plastique
ATTENTION :
Prenez garde de ne pas vous
blesser avec l'outil de coupe lorsque vous coupez
le cordon en nylon.
Fixez le protecteur au dispositif de serrage au moyen
des boulons. Ceci fait, installez l'extension de protec-
teur. Insérez l'extension de protecteur sur le protecteur,
puis enclenchez les attaches. Assurez-vous que les
onglets sur l'extension de protecteur s'insèrent dans les
fentes sur le protecteur.
► Fig.19: 1. Protecteur 2. Attache 3. Extension de
protecteur 4. Outil de coupe 5. Fente
6. Onglet
Pour retirer l'extension de protecteur, désenclenchez
les attaches en insérant la clé hexagonale comme
illustré.
► Fig.20: 1. Clé hexagonale 2. Attache
Installation de l'outil de coupe
ATTENTION :
Utilisez toujours les clés four-
nies pour retirer ou pour installer l'outil de coupe.
ATTENTION :
Veillez à retirer la clé hexago-
nale insérée dans la tête de l'outil après avoir
installé l'outil de coupe.
Protecteur
N'utilisez jamais l'outil
NOTE : Le type d'outil(s) de coupe fourni(s) comme
accessoire standard est différent selon le pays. L'outil
de coupe n'est pas inclus dans certains pays.
NOTE : Retournez l'outil pour pouvoir remplacer
facilement l'outil de coupe.
Lame de coupe
ATTENTION :
lame de coupe, portez toujours des gants et pla-
cez le couvre-lame sur la lame.
ATTENTION :
polie et exempte de fissures ou de ruptures. Si la
lame de coupe heurte une pierre pendant l'utilisation,
arrêtez l'outil et vérifiez immédiatement la lame de
coupe.
ATTENTION :
coupe ayant le diamètre décrit dans la section des
spécifications.
1. Placez le couvre-lame sur la lame de coupe.
Lame à 2 dents
► Fig.21
Lame à 3 dents
► Fig.22
Lame à 4 dents
► Fig.23
2. Insérez la clé hexagonale par le trou dans le
boîtier d'engrenage pour verrouiller l'axe. Tournez l'axe
jusqu'à ce que la clé hexagonale soit complètement
insérée.
► Fig.24: 1. Écrou 2. Manchon 3. Rondelle de ser-
rage 4. Lame de coupe 5. Axe 6. Rondelle
d'appui 7. Clé hexagonale
3. Montez la lame de coupe sur la rondelle d'appui
de sorte que les flèches sur la lame de coupe et le
protecteur soient dirigées dans le même sens.
► Fig.25: 1. Flèche
4.
Placez la rondelle de serrage et le manchon sur
la lame de coupe, puis serrez bien l'écrou avec la clé à
douille.
► Fig.26: 1. Clé à douille 2. Clé hexagonale
3. Desserrer 4. Serrer
NOTE : Couple de serrage : 20 - 30 N•m
5.
Retirez la clé hexagonale du boîtier d'engrenage.
Pour déposer la lame de coupe, effectuez la procédure
de pose dans l'ordre inverse.
Tête de coupe à fil nylon
REMARQUE :
coupe à fil nylon de marque Makita.
Il existe deux types de tête de coupe à fil nylon : le type
avance par frappe et le type avance manuelle.
Type avance par frappe
► Fig.27: 1. Tête de coupe à fil nylon 2. Axe 3. Clé
hexagonale 4. Desserrer 5. Serrer
43 FRANÇAIS
