7 | Rohrinstallation
7.2.7 Verbindungsstücke von Kältemittelrohren auf Leckagen prüfen nach Einfüllen von
Kältemittel
Referenz für Installateure
38
2 Den Anschluss der Kältemittelrohrleitung mit Vinyl-Klebeband so umwickeln,
dass bei jeder Umwicklung mindestens die halbe Breite der vorherigen
Wicklung überlappt
Heizungsrohrisolierung oben behalten. Darauf achten, die Klebeband-
Umwicklung nicht zu fest zu ziehen.

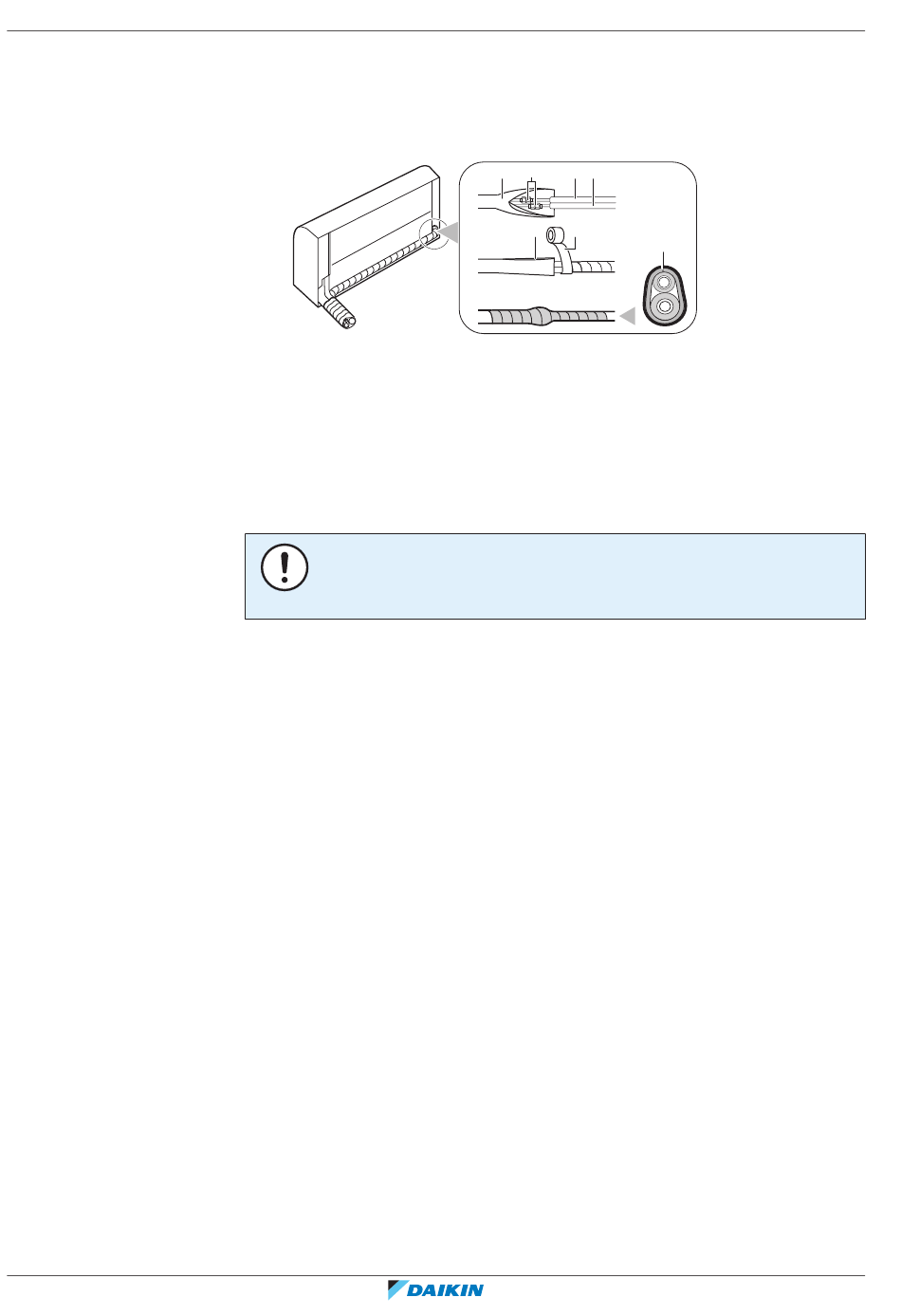

a Abdeckung Heizungsrohrisolierung (auf Seite der Inneneinheit)
b Bördelanschlüsse
c Flüssigkeitsleitung (mit Isolierung) (bauseitig zu liefern)
d Gasleitung (mit Isolierung) (bauseitig zu liefern)
e Schlitz der Abdeckung der Heizungsrohrisolierung, nach oben gerichtet
f Vinyl-Klebeband (bauseitig zu liefern)
3 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der
Inneneinheit isolieren: Siehe
Verbindungskabel
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
1 Dichtheitsprüfungen
Installationsanleitung zur Außeneinheit.
2 Kältemittel einfüllen.
3 Nach dem Einfüllen auf Kältemittel-Leckagen prüfen (siehe unten).
Dichtheitsprüfung von vor Ort hergestellten Kältemittelverbindungen in
Innenräumen
1 Verwenden Sie ein Dichtheits-Prüfverfahren mit einer Mindestempfindlichkeit
von 5 g Kältemittel/Jahr. Prüfen Sie die Dichtheit mit einem Druck von
mindestens dem 0,25-fachen des maximalen Betriebsdrucks (siehe "PS High"
auf dem Typenschild des Geräts).
Falls eine-Leckage erkannt wird
1 Das Kältemittel zurückgewinnen und die Verbindungsstelle(n) reparieren.
Dann den Test wiederholen.
wird. Den
a b c d
f
e
