6.2.4 Die Elektroschaltkasten-Abdeckung entfernen
6.3 Montieren des Innengeräts
In diesem Kapitel
6.3.1 Die Montageplatte installieren
FTXM60~71A2V1B
Innenraum-Klimagerät von Daikin
4P518023-18R – 2024.01
Voraussetzung: Das Frontgitter abnehmen.

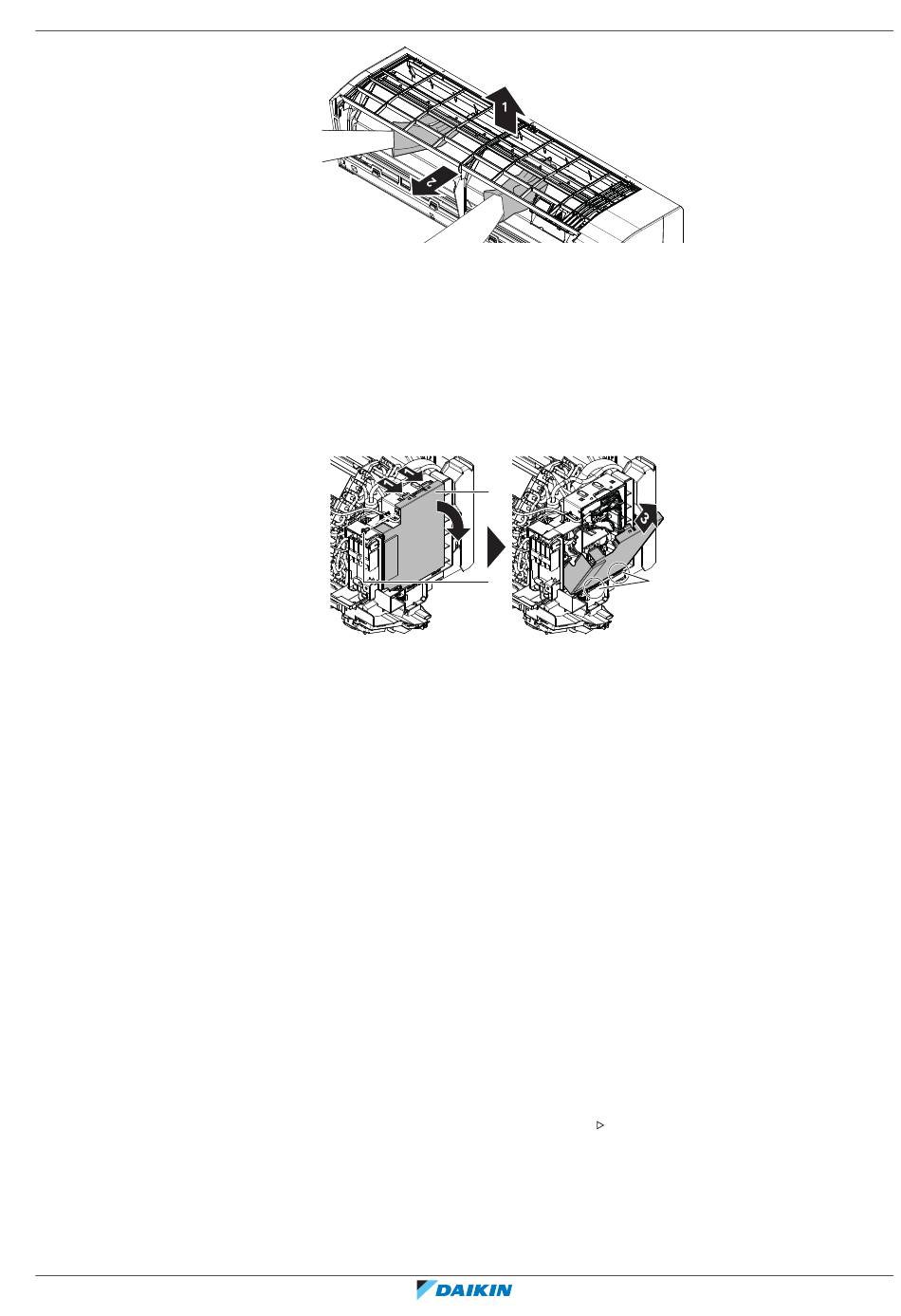

1 Vom Elektroschaltkasten 1 Schraube entfernen.
2 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der Abdeckung am
vorstehenden Teil ziehen.
3 Die Lasche unten aushaken und die Elektroschaltkasten-Abdeckung entfernen.
a Schraube
b Elektroschaltkasten
c Haken hinten
4 Um die Abdeckung wieder zu installieren, erst den Elektroschalkasten an den
Haken anbringen, dann den Elektroschalkasten schließen und die Schrauben
wieder eindrehen.
6.3.1 Die Montageplatte installieren ..............................................................................................................................
6.3.2 Ein Loch in die Wand bohren.................................................................................................................................
6.3.3 Rohranschluss-Abdeckung entfernen....................................................................................................................
1 Die Montageplatte provisorisch installieren.
2 Die Montageplatte ausnivellieren.
3 Mit einem Bandmaß an der Wand die Mittelpunkte der Bohrstellen markieren.
Das Ende des Bandmaßes am Symbol " " ansetzen.
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern) an der Wand
befestigen und damit die Installation abschließen.
b
2
a
