6.2 Einheit öffnen

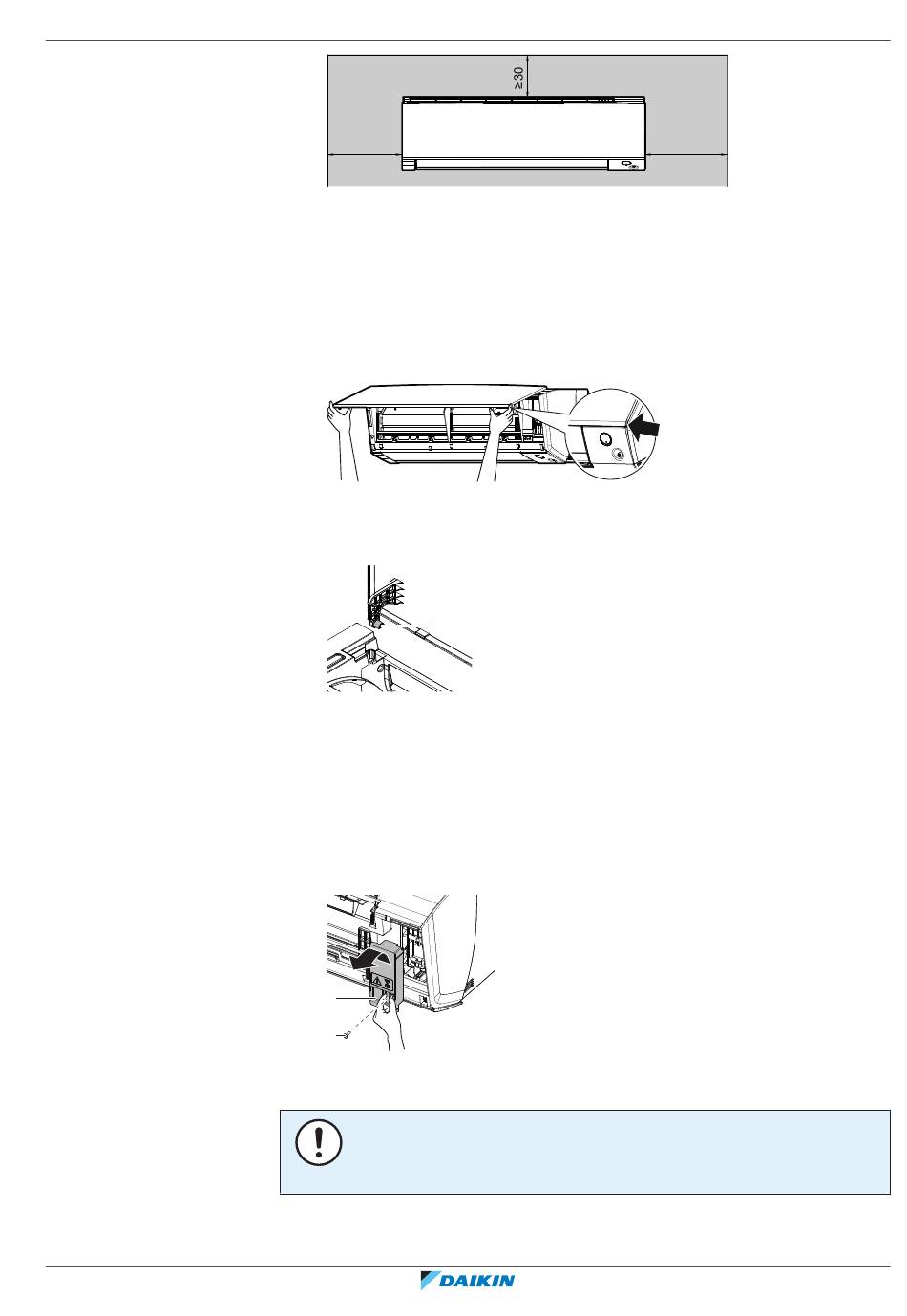

6.2.1 Die Frontblende abnehmen
6.2.2 Die Wartungsblende öffnen
FTXM60~71A2V1B
Innenraum-Klimagerät von Daikin
4P518023-18R – 2024.01
≥50
1 Legen Sie Ihre Finger in die Vertiefungen auf der Enheit (je einen auf der
linken und rechten Seite) und öffnen Sie die Frontblende bis zum Anschlag.
2 Die Welle der linken Blende nach außen und oben schieben, um die
Frontblende von der Einheit zu trennen. (Die Welle der rechten Frontblende
auf dieselbe Weise entfernen.)
a
a Frontblendenwelle
3 Nach dem Entfernen beider Frontblendenwellen die Frontblende zu sich
heranziehen und entfernen.
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
a
b
a Wartungsblende
b Schraube von Wartungsblende
HINWEIS
Beim Schließen der Wartungsblende darauf achten, NICHT das Anziehdrehmoment
von 1,4 (±0.2) N•m zu überschreiten.
6 Installation der Einheit
|
≥50
(mm)
