6 | Installation der Einheit
6.4.1 Allgemeine Leitlinien
Referenz für Installateure
30

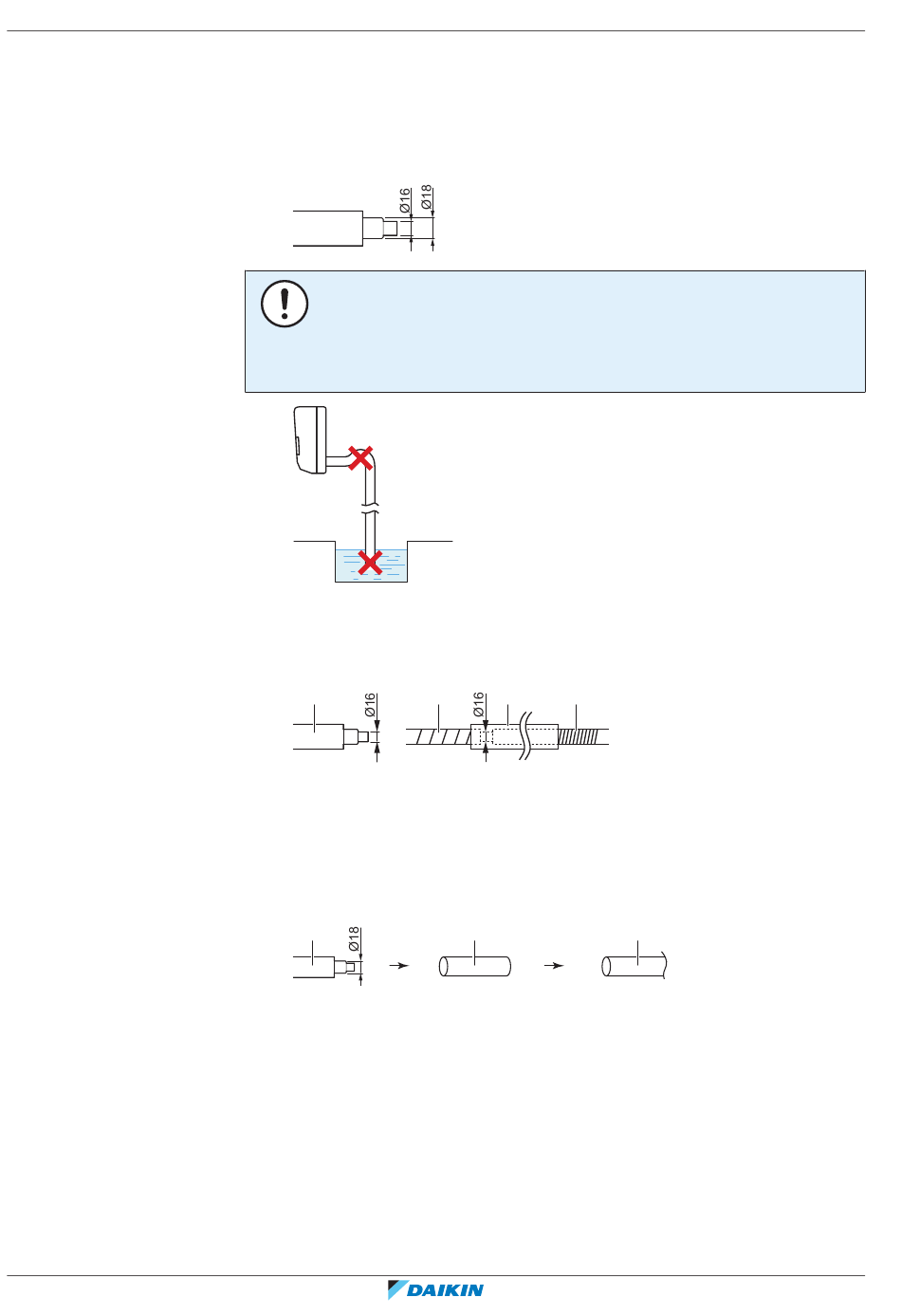

▪ Rohrleitungslänge. Die Abflussrohrleitung so kurz wie möglich halten.
▪ Rohrstärke. Falls der Abflussschlauch verlängert werden muss oder ein
eingebettetes Abflussrohr erforderlich ist, dann benutzen Sie entsprechende
Teile, die für das vordere Schlauchende passend sind.
HINWEIS
▪
Den Abflussschlauch so installieren, dass er ein Gefälle nach unten aufweist.
▪
Fangstellen sind NICHT zugelassen.
▪
Das Ende des Schlauchs NICHT in Wasser legen.
▪ Abflussschlauch-Verlängerung. Benutzen Sie einen bauseitig zu liefernden
Schlauch mit Ø16 mm Innendurchmesser, um damit den Abflussschlauch zu
verlängern. Im Innenabschnitt der Abflussschlauchverlängerung NICHT das Rohr
zur Wärmeisolierung vergessen.
a
a Mit der Inneneinheit gelieferter Abflussschlauch
b Rohr zur Wärmeisolierung (bauseitig zu liefern)
c Abflussschlauch-Verlängerung
▪ Steifes Polyvinylchlorid-Rohr. Wenn Sie bei integrierter Verrohrung ein steifes
Polyvinylchlorid-Rohr (nominal Ø13 mm) direkt am Abflussschlauch anschließen
wollen, benutzen Sie einen bauseitig zu liefernden Abflussstutzen (nominal
Ø13 mm).
a
a Mit der Inneneinheit gelieferter Abflussschlauch
b Abflussstutzen nominal Ø13 mm (bauseitig zu liefern)
c Steifes Polyvinylchlorid-Rohr (bauseitig zu liefern)
▪ Kondensierung. Ergreifen Sie geeignete Maßnahmen, damit sich kein
Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im
Gebäude.
1 Den Abflussschlauch in das Abflussrohr einführen - siehe nachfolgende
Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird.
a b c
b c
FTXM60~71A2V1B
