6 | Installation der Einheit

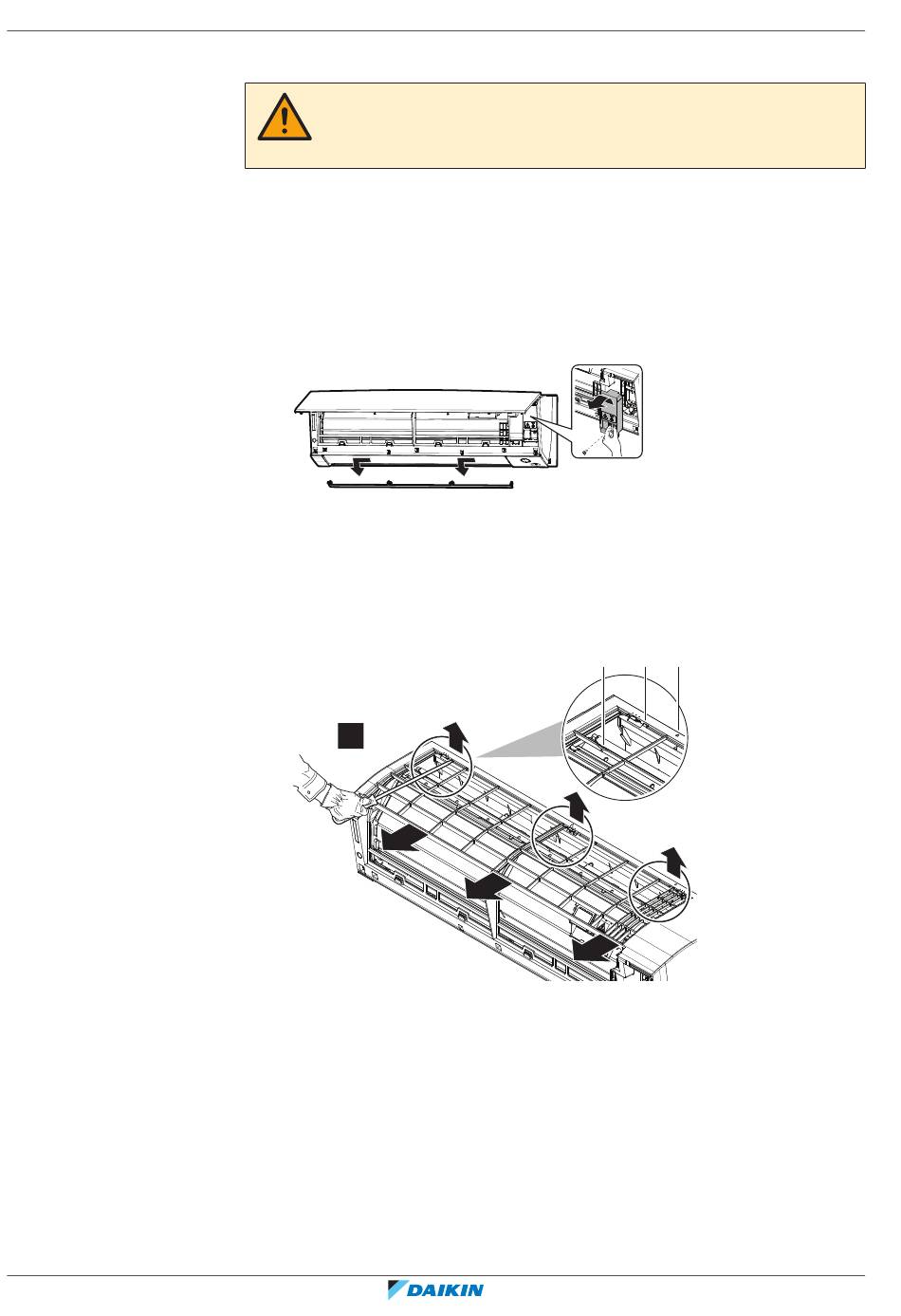

6.2.3 Das Frontgitter abnehmen
Referenz für Installateure
26
VORSICHT
Bei der Installation, Wartung oder Instandhaltung des Systems angemessene
persönliche Schutzausrüstung tragen (Schutzhandschuhe, Schutzbrille...).
1 Die Frontblende abnehmen - siehe
und den Luftfilter entfernen.
2 Die Wartungsblende
4
öffnen" [ 25].
3 Die untere Klappe nach links schieben und dann zum eigenen Körper hin
ziehen, um sie zu entfernen.
4 3 Schrauben entfernen, mit denen das Frontgitter befestigt ist.
5 Den Flachschraubendreher in Richtung Dreieck auf der Kühlrippe in die
halbmondförmigen Vertiefung auf dem Gitter schieben.
6 Das Frontgitter leicht nach unten drücken und den Flachschraubendreher in
die Nut neben den Haken einführen.
7 Das Frontgitter unter Benutzung des Flachschraubendrehers nach oben
ziehen und in Richtung Vorderseite ziehen.
3×
a Halbmondförmigen Vertiefung
b Schlitz
c Dreieck-Symbol
8 Mit beiden Händen unter die Mitte des Frontgitters fassen und das Frontgitter
nach oben drücken, dann zum eigenen Körper.
"6.2.1 Die Frontblende
entfernen, siehe "6.2.2 Die
a b
4
abnehmen" [ 25],
Wartungsblende
c
FTXM60~71A2V1B
Innenraum-Klimagerät von Daikin
4P518023-18R – 2024.01
