6.3.3 Rohranschluss-Abdeckung entfernen
6.4 Abflussrohr anschließen
In diesem Kapitel
FTXM60~71A2V1B
Innenraum-Klimagerät von Daikin
4P518023-18R – 2024.01

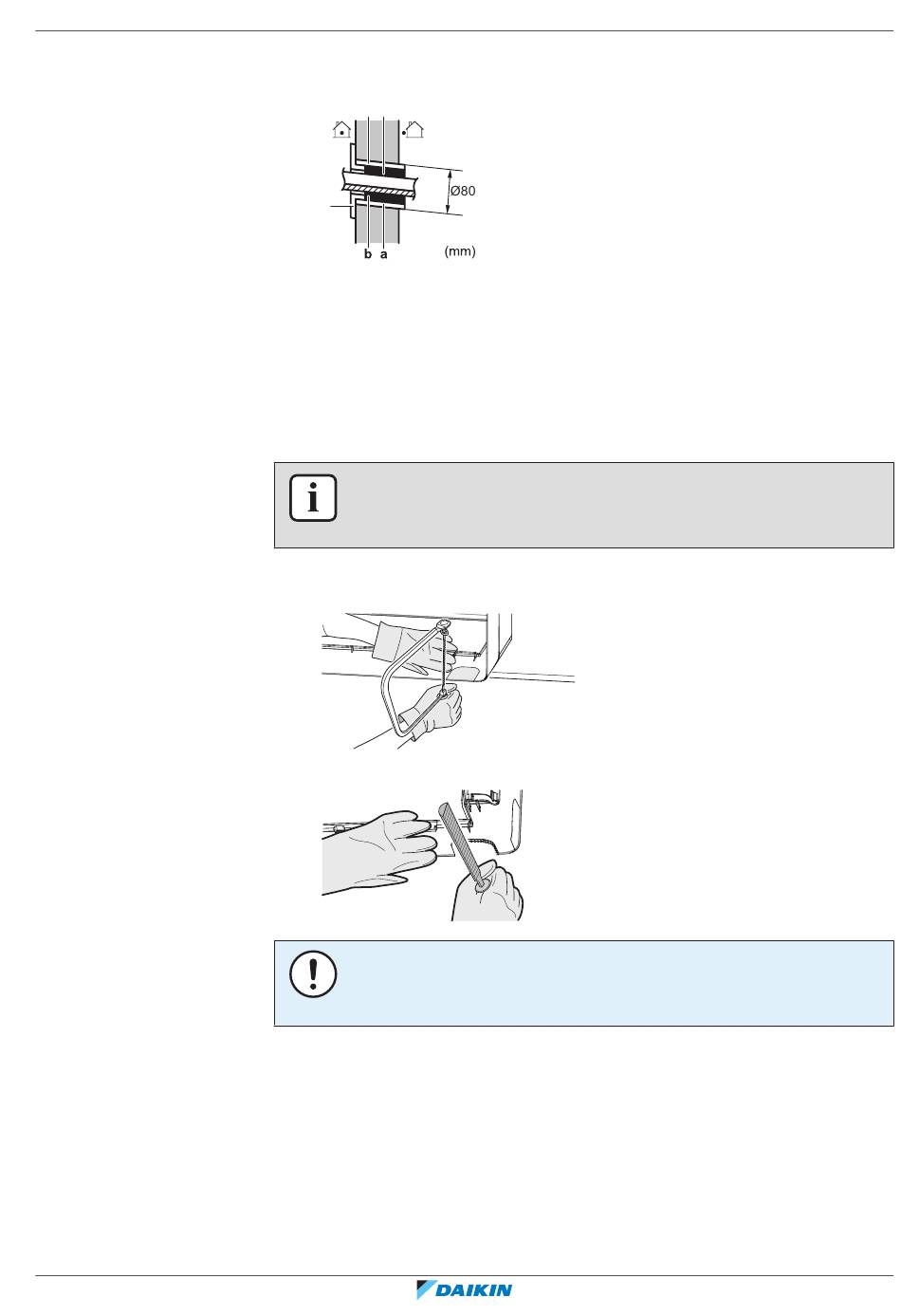

2 In das Loch ein Rohr einsetzen, das in die Wand einzubetten ist.
3 In das Wandrohr eine Wandabdeckung einsetzen.
a b
c
a In die Wand einzubettendes Rohr (bauseitig zu liefern)
b Kitt (bauseitig zu liefern)
c Abdeckung von Wanddurchführungsöffnung (bauseitig zu liefern)
4 Nach Fertigstellung der Verkabelung und der Verlegung der Rohre für
Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt
abzudichten.
INFORMATION
Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die
Rohranschluss-Abdeckung entfernt werden.
1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss-
Abdeckung ausschneiden.
2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen.
HINWEIS
KEINE Kneifzange verwenden, um die Rohranschluss-Abdeckung zu entfernen, weil
dadurch das Frontgitter beschädigt werden würde.
6.4.1 Allgemeine Leitlinien..............................................................................................................................................
6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts .......................................................................................
6.4.3 Rohranschluss links, hinten links oder unten links................................................................................................
6.4.4 Auf Wasserleckagen prüfen...................................................................................................................................
