9 Abschließen der Installation des Innengeräts

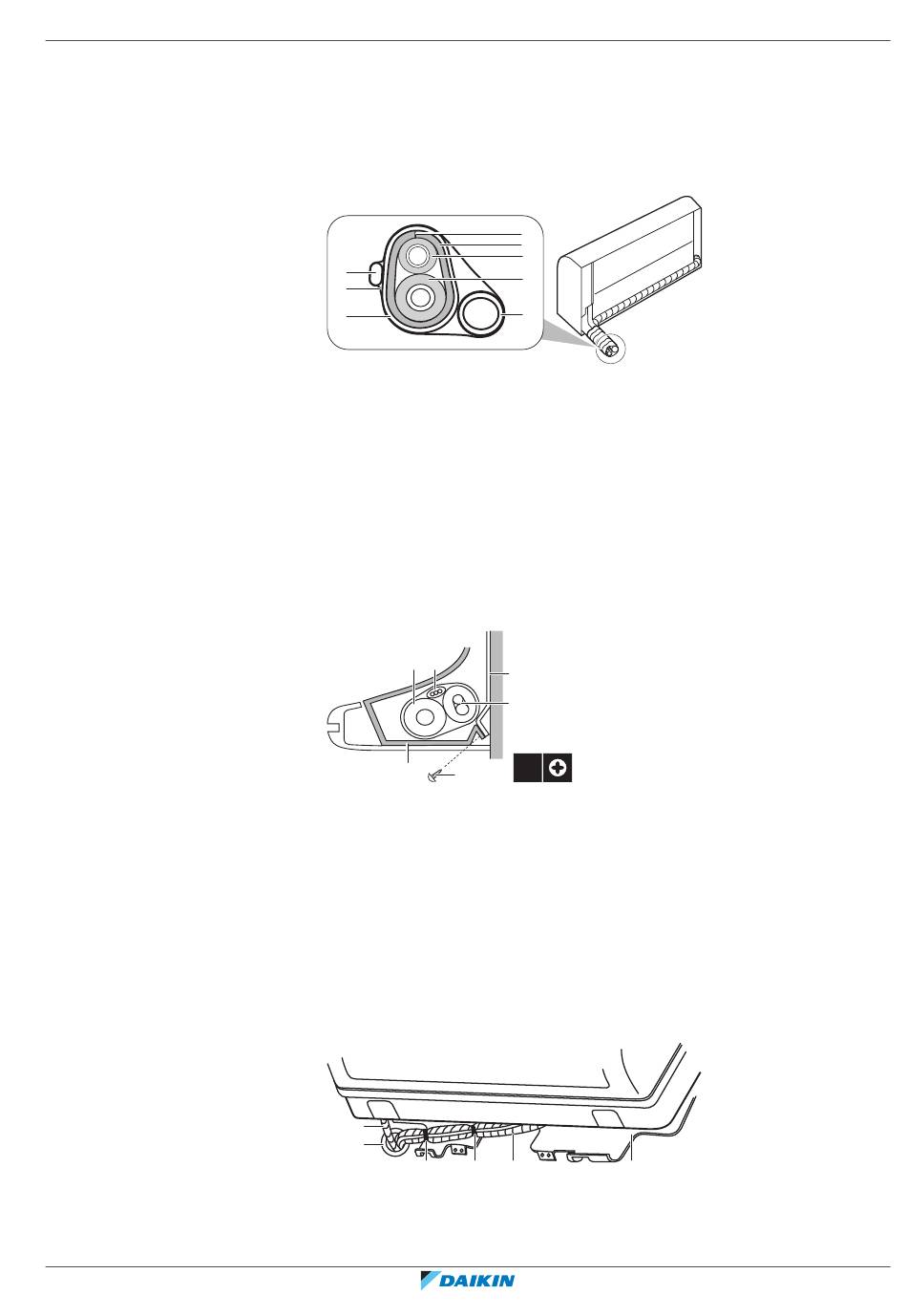

9.1 Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren
9.2 Die Rohre durch die Wanddurchführung führen
FTXM60~71A2V1B
Innenraum-Klimagerät von Daikin
4P518023-18R – 2024.01
9
f
g
h
a Schlitz
b Abdeckung Heizungsrohrisolierung
c Flüssigkeitsleitung
d Gasleitung
e Abflussrohr
f Verbindungskabel
g Isolierband
h Vinyl-Klebeband
1 Nachdem die Abflussleitungen, die Kältemittelleitungen und die elektrische
Verkabelung fertig gestellt sind, wickeln Sie die Kältemittelleitungen, das
Verbindungskabel und den Abflussschlauch mit Isolierband zusammen. Beim
Umwickeln so vorgehen, dass bei jeder Umwicklung die jeweils vorige
Umwicklung um eine halbe Bandbreite überlappt wird.
a b
f
e
a Abflussschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelrohre
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
1 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie er auf der
Montageplatte gekennzeichnet ist.
a
b
c
a Ablaufschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
Abschließen der Installation des Innengeräts
|
a
b
c
d
e
c
d
2×
c d e
