08 Schwingungsdämpfung, Bügelgriff
1

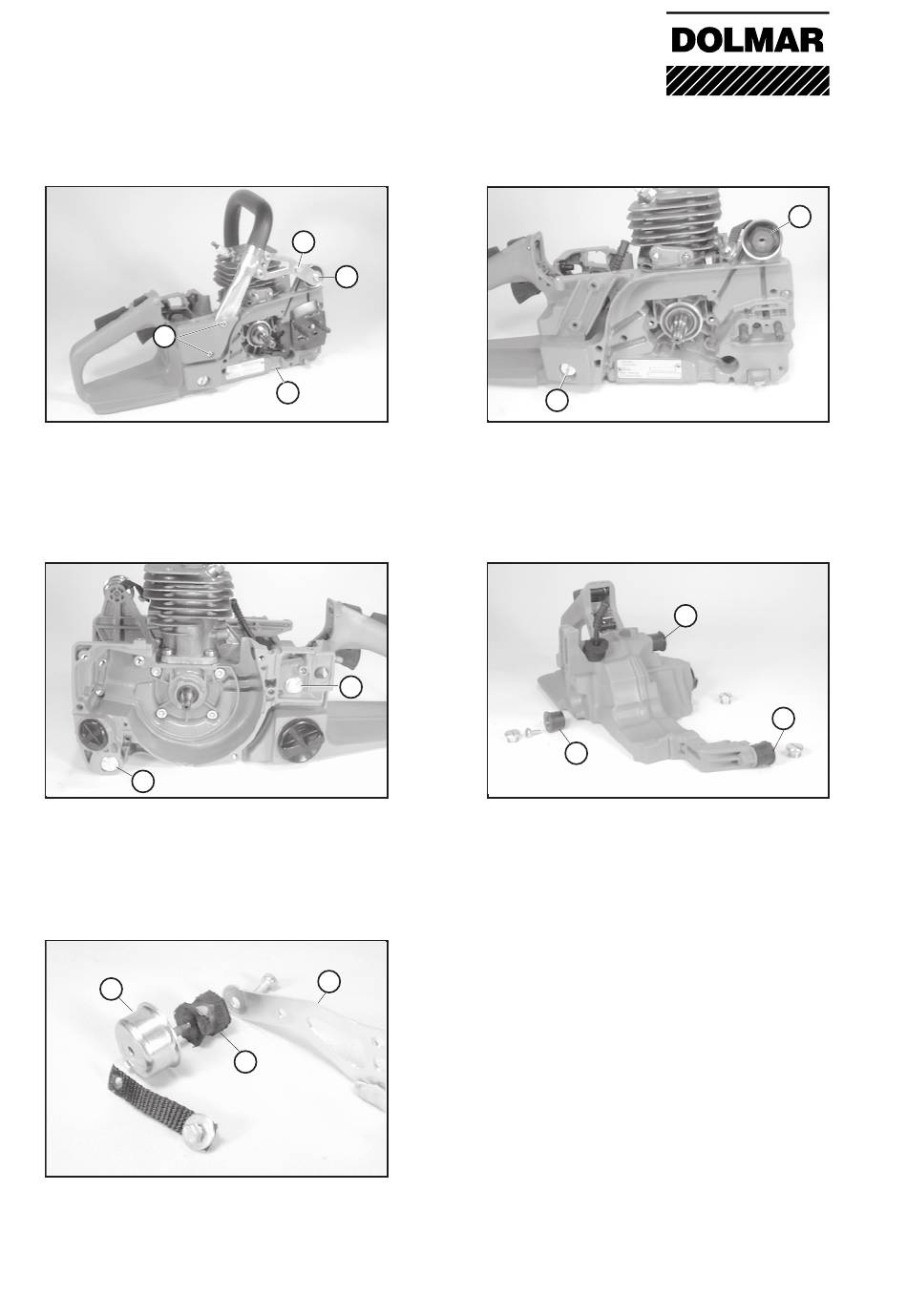

08-01 Bügelgriff aus- und einbauen
Zum Ausbau des Bügelgriffs die
(1) 2 x Tankschrauben (seitlich)
(2) 2 x Tankschrauben (unten)
(3) 1 x Schwingungsdämpfer sowie
(4) Fangband herausschrauben.
7
08-02 Schwingungsdämpfer (MS) wechseln
Schrauben (7) + (8) herausdrehen und mit
Torxschlüssel die darunterliegenden Schrau-
ben herausdrehen.
Hinweis: Schraube (8) ist unter dem Vorfilter
angeordnet.
10
08-03 Aufbau Dämpfungssystem
Der vierte Schwingungsdämpfer (6) mit Topf
(10) und Fangband (4) befindet sich zwischen
Stützstrebe (11) und Kurbelgehäuse.
14
4
3
2
8
11
6
5
08-02 Schwingungsdämpfer (KS) wechseln
Schraube (5) sowie Schrauben (3) + (4)
herausdrehen. Schwingungsdämpfer (6) nur
mit Spezialwerkzeug Nr.944 500 621 de- bzw.
montieren.
9
08-02 Aufbau Dämpfungssystem
Drei gleiche Schwingungsdämpfer (9) befin-
den sich am Tankgehäuse.
6
9
9
