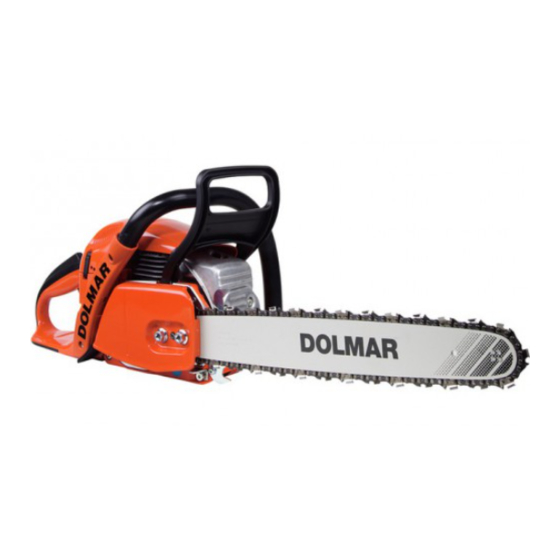

Inhaltszusammenfassung für Dolmar PS-460

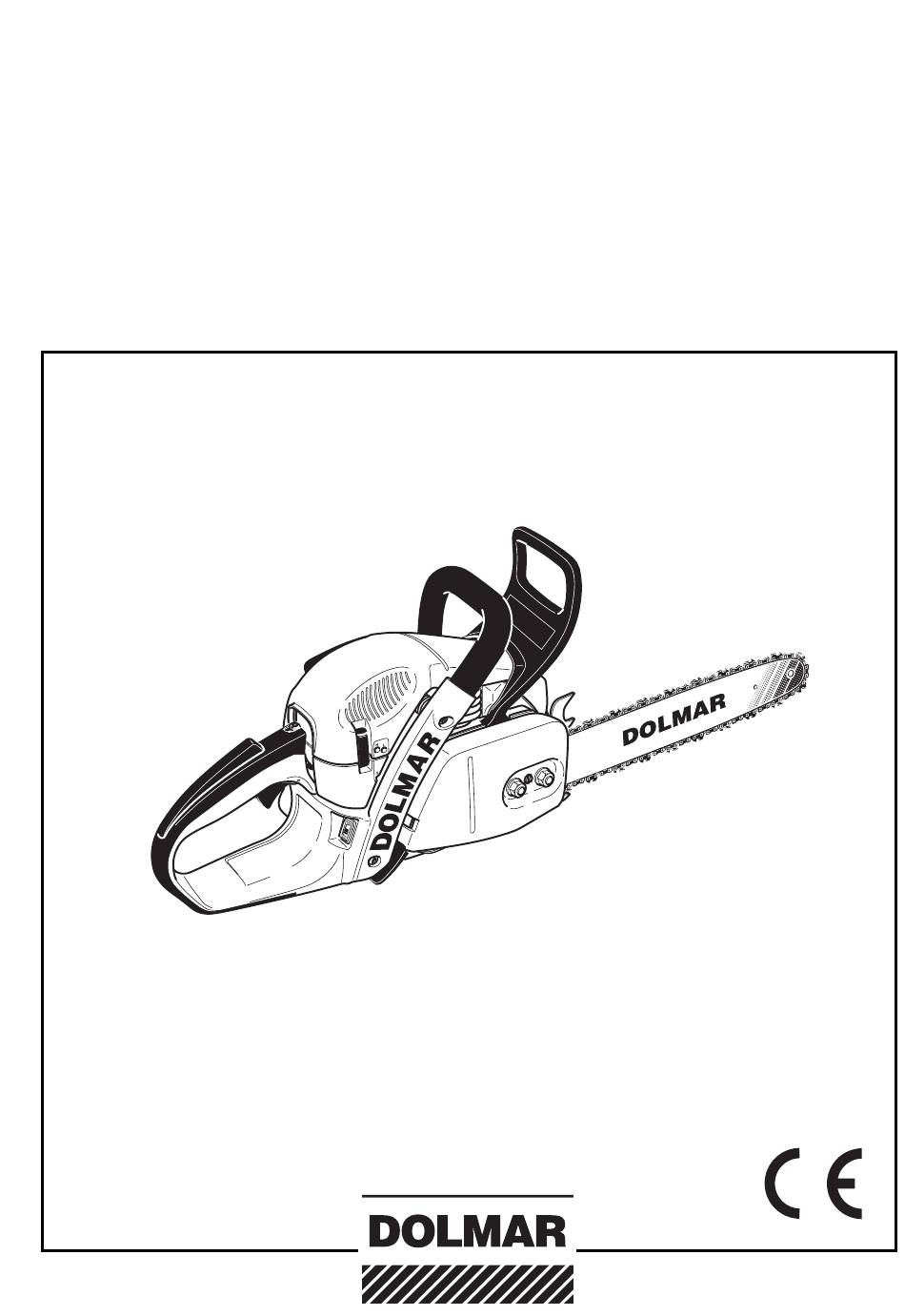

- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-460 PS-500 PS-500 C http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Störungssuche ..............29 Konformitätserklärung ............. 29 Auszug aus der Ersatzteilliste ........30-31 Zubehör ..............30-31 Verpackung Ihre DOLMAR Motorsäge beÞ ndet sich zum Schutz vor Trans- portschäden in einem Karton. Kartonagen sind Rohstoffe und somit wiederverwendungsfä- hig oder können dem Rohstoffkreislauf (Altpapierverwertung) zurückgeführt werden. -
Seite 3: Lieferumfang
Lieferumfang Erklärung der Modellbezeichnungen H = Gerät mit Griffheizung C = Gerät mit Katalysator 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Winkelschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang 7. Vergaserschraubendreher enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! 8. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Motorsägen Die Motorsäge darf nur für das Sägen von Holz im Freien ver- Die Sicherheits-Latzhose (5) hat 22 Lagen Nylongewebe wendet werden. Je nach Motorsägenklasse geeignet für folgende und schützt vor Schnittverletzungen. Ihre Verwendung wird Anwendungen: dringend empfohlen. Arbeitshandschuhe (6) aus festem Leder gehören zur Mittel- u. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schie- nenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt (10). Die Motorsäge wird dabei unkon trolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können ab- gesägte Holzstücke mitgerissen werden (Verletzungsgefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit... -
Seite 9: Technische Daten
Kraftstofftank-Inhalt 0,47 Kettenöltank-Inhalt 0,27 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50 : 1 / 100: 1 (EXTRA) - bei Verwendung von Aspen Alkylat (2-Takt-Kraftstoff) 50 : 1 (2%) - bei Verwendung anderer Öle 50 : 1 (Qualitätsstufe JASO FC oder ISO EGD) Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) -
Seite 10: Inbetriebnahme
INBETRIEBNAHME ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi schlüssel für die folgenden Arbeiten. -
Seite 11: Sägekette Spannen
Sägekette (9) auf das Kettenrad (8) auß egen. ACHTUNG: Sägekette nicht zwischen Kettenrad und Scheibe einset- zen. Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10) der Sägeschiene einführen. Die Sägekette unten über den Kettenfänger (11) legen. ACHTUNG: Die Schneidkanten der Sägekette müssen auf der Schienen- oberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (12) der Sägeschiene führen,... -
Seite 12: Kontrolle Der Kettenspannung
(2) wieder mit dem Kombischlüssel fest an- ziehen. Kettenbremse Die PS-460 / PS-500 ist serienmäßig mit einer beschleunigungs- auslösenden Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienen- spitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITS- HINWEISE“... -
Seite 13: Betriebsstoffe
Vor dem Einfüllen des Gemisches in die stufe JASO FC oder ISO EGD) verwendet, das dem Kraftstoff Motorsäge fertiges Gemisch gut durchschütteln. beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR Es ist nicht sinnvoll, aus einem übertriebenen EXTRA Hochleistungs-Zweitaktöl mit einem umweltschonenden Sicherheitsbewußtsein den Ölanteil im Zweitakt-Ge-... -
Seite 14: Tanken
Wichtiger Hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme, muss der Öltank ölführenden Bauteilen entstehen können. entleert und anschließend mit etwas Motoröl (SAE 30) Für erneute Inbetriebnahme wieder BIOTOP-Säge kettenöl befüllt werden. Dann die Motorsäge einige Zeit betrei- einfüllen. Bei Schäden, die durch Verwendung von Altöl oder ben, damit alle Bioölreste aus Tank, Ölleitungssystem einem unge eigneten Sägekettenöl ent stehen, erlischt der Gewähr leis tungs anspruch. -
Seite 15: Kettenschmierung Prüfen
Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung! Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung prüfen. Die Ölförderung kann auf folgende Weise geprüft werden: Motorsäge starten (siehe Kapitel „Motor starten”). Laufende Sägekette ca. 15 cm über einen Baumstumpf oder Boden halten (geeignete Unterlage verwenden). -
Seite 16: Motor Starten
Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Bügelgriff fest mit einer Hand umfassen und Motorsäge auf den Boden drücken. -
Seite 17: Kettenbremse Prüfen
Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, Motor sofort ausschalten. Mit der Motorsäge darf in diesem Fall nicht gesägt werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Winterbetrieb Zur Vorbeugung gegen Vergaservereisung, die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter + 5°C schneller die Betriebstemperatur... -
Seite 18: Vergaser Einstellen
Herausdrehen der Einstellschraube (S) gegen den Uhrzei- gersinn: Leerlaufdrehzahl fällt ab. Hineindrehen der Einstellschraube (S) im Uhrzeigersinn: Leerlaufdrehzahl steigt an. Achtung: Sollte das Schneidwerkzeug trotz korrigierter Einstellung des Leerlaufs nicht zum Stillstand kommen, darf auf keinen Fall mit dem Gerät gearbeitet werden. DOLMAR Fachwerkstatt aufsuchen! -
Seite 19: Wartungsarbeiten Sägekette Schärfen
WARTUNGSARBEITEN Sägekette schärfen ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zünd kerze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muss geschärft werden wenn: Holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. Die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. -
Seite 20: Feile Und Feilenführung
Feile und Feilenführung Zum Schärfen ist eine Spezial-Sägekettenrundfeile zu ver- wenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. Typ 086, 484, 686: Die erste Hobelzahnhälfte mit Sägeketten- rundfeile ø 4,8 mm feilen, danach ø 4,5 mm. Typ 093, 099: Die erste Hobelzahnhälfte mit Sägekettenrundfeile ø... -
Seite 21: Bremsband- Und Kettenradinnenraum Reinigen
Teil auch einem gewissen Verschleiß ausgesetzt. SERVICE Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muss von einer DOLMAR-Fach- werkstatt ausgeführt werden. Sägeschiene reinigen ACHTUNG: Unbedingt Schutzhandschuhe tragen! Die Laufß ächen der Sägeschiene sind regelmäßig auf Be- schädigungen zu überprüfen und mit geeignetem Werkzeug... -
Seite 22: Neue Sägekette
Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe Auszug aus der Ersatzteilliste)! Beim Wechsel des Kettentyps, muss die Kupplungstrommel kpl. (12) dem Kettentyp angepasst werden. Ggf. ist die Kupplungstrommel kpl. auszutauschen. WICHTIG: Erfolgt ein Wechsel des Kettentyps von .325” auf 3/8”, muss eine ModiÞ kation des Spanabweisers erfolgen. Siehe unter „Hinweis zum Kettentypwechsel“. -
Seite 23: Luftþ Lter Reinigen
LuftÞ lter reinigen ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! LuftÞ lter nicht mit Kraftstoff reinigen! Haubenklammer (1) mit dem Kombischlüssel lösen und Ab- deckhaube (2) abnehmen. Kombischalter (3) nach oben drücken (Choke-Position), um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. -
Seite 24: Zündkerze Auswechseln
Zündkerze auswechseln ACHTUNG: Zündkerze oder Kerzenstecker dürfen bei laufendem Motor nicht berührt werden (Hochspannung). Wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heißem Motor Verbrennungsgefahr. Schutz- handschuhe tragen! Bei Beschädigung des Isolationskörpers, starkem Elektrodenab- brand bzw. stark verschmutzten oder verölten Elektroden, muss 0,5 mm die Zündkerze ausgewechselt werden. -
Seite 25: Anwerfseil Auswechseln / Rückholfeder-Kassette Erneuern/Startfeder Erneuern
Anwerfseil auswechseln / Rückholfeder-Kassette erneuern/Startfeder erneuern Vier Schrauben (1) herausschrauben. Ventilatorgehäuse (2) abnehmen. Luftführung (3) aus dem Ventilatorgehäuse herausnehmen. ACHTUNG: Verletzungsgefahr! Schraube (7) nur bei ent- spannter Rückholfeder herausschrauben! Wird das Anwerfseil ausgewechselt, obwohl es nicht gerissen ist, muss zuerst die Rückholfeder (13) der Seiltrommel ent- spannt werden. -
Seite 26: Zylinderraum Reinigen
Zylinderraum reinigen Abdeckhaube abnehmen. Ventilatorgehäuse abnehmen. ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! Der gesamte freigelegte Bereich (14) kann mit einer Bürste und Druckluft gereinigt werden. Zum Reinigen der Zylinderrippen, kann eine Flaschenbürste benutzt werden. -
Seite 27: Periodische Wartungs- Und Pß Egehinweise
Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Motorsägen dürfen nur Wartungs- und Pß egearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein gesamte Motorsäge... -
Seite 28: Werkstattservice, Ersatzteile Und Garantie
Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. Den nächsten Fachhändler Þ nden Sie unter www.dolmar.com Bei Reparaturversuchen durch dritte bzw. nicht autorisierte Personen erlischt der Garantieanspruch. -
Seite 29: Störungssuche
Kettenöl an der Öltank leer Sägekette Ölführungsnut verschmutzt Einstellschraube für Ölpumpe verstellt EU-Konformitätserklärung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: 178, 179 EG-Baumusterprüfbescheinigungs-Nr.: Motorsäge PS-460 (178) 4811004.11009 Motorsäge PS-500 (179) -
Seite 30: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-460 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-500 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. 31/32... -
Seite 31: Zubehör
Auszug aus der Ersatzteilliste PS-460 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-500 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Zubehör (nicht im Lieferumfang) Pos. DOLMAR-Nr. Stck. Benennung 25 953 100 090 Kettenmesslehre 415 033 631 Sternschiene .325“, 33 cm (13“) 415 038 631 Sternschiene .325“, 38 cm (15“) - Seite 32 Das Druckerzeugnis wurde mit dem „Blauen Engel” ausgezeichnet. Den nächsten Fachhändler Þ nden Sie unter www. dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 705 265 (2013-02 D) http://www.dolmar.com...
