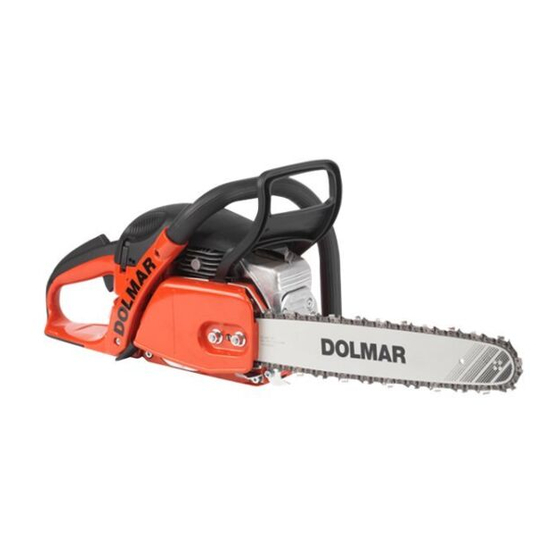

- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-510 http://www.dolmar.com...
- Seite 2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und hoffen, dass Sie mit dieser modernen Maschine zufrieden Lieferumfang ............... 3 sein werden. DOLMAR ist weltweit der älteste Hersteller von Symbole ................3 Benzin-Motorsägen (1927) und hat daher die längste Erfahrung...
- Seite 3 Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Winkelschraubendreher 7. Vergaserschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang 8. Betriebsanleitung (ohne Abbildung) enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen Achtung, Rückschlag! und Warn- und Sicherheits-...
- Seite 4 SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Arbeitshandschuhe (6) aus festem Leder gehören zur vorschrifts mäßigen Ausrüstung und sind beim Arbeiten mit Motorsägen der Motorsäge ständig zu tragen. Die Motorsäge darf nur für das Sägen von Holz im Freien ver- wendet werden. Je nach Motorsägenklasse geeignet für folgende Beim Arbeiten mit der Motorsäge sind Sicherheitsschuhe Anwendungen: bzw.
- Seite 5 Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen.
- Seite 6 Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schie- nenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt (10). Die Motorsäge wird dabei unkon trolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw.
- Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungsgefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
- Seite 8 Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit...
- Seite 9 Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt Kettenöltank-Inhalt Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50 : 1 - bei Verwendung von Aspen Alkylat (2-Takt-Kraftstoff) 50 : 1 (2%) - bei Verwendung anderer Öle 50 : 1 (Qualitätsstufe JASO FC oder ISO EGD) Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback)
- Seite 10 INBETRIEBNAHME ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi schlüssel für die folgenden Arbeiten.
- Seite 11 Sägekette (9) auf das Kettenrad (8) auflegen. ACHTUNG: Sägekette nicht zwischen Kettenrad und Scheibe ein- setzen. Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10) der Sägeschiene einführen. Die Sägekette unten über den Kettenfänger (11) legen. ACHTUNG: Die Schneidkanten der Sägekette müssen auf der Schienen- oberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (12) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen.
- Seite 12 Sägeschienenspitze weiterhin anheben und die Befe- sti gungs muttern (2) wieder mit dem Kombischlüssel fest a ziehen. Kettenbremse Die PS-510 ist serienmäßig mit einer beschleunigungsauslösen- den Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienenspitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITSHINWEISE“ Seite 6), wird die Kettenbremse bei ausreichend starkem Rückschlag...
- Seite 13 Vor dem Einfüllen des Gemisches in die stufe JASO FC oder ISO EGD) verwendet, das dem Kraftstoff Motorsäge fertiges Gemisch gut durchschütteln. beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR Es ist nicht sinnvoll, aus einem übertriebenen EXTRA Hochleistungs-Zweitaktöl mit einem umweltschonenden Sicherheitsbewußtsein den Ölanteil im Zweitakt-...
- Seite 14 Wichtiger Hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme, muss der Öltank ölführenden Bauteilen entstehen können. entleert und anschließend mit etwas Motoröl (SAE 30) Für erneute Inbetriebnahme wieder BIOTOP-Säge kettenöl befüllt werden. Dann die Motorsäge einige Zeit betrei- einfüllen. Bei Schäden, die durch Verwendung von Altöl oder ben, damit alle Bioölreste aus Tank, Ölleitungssystem einem unge eigneten Sägekettenöl ent stehen, erlischt der Gewähr leis tungs anspruch.
- Seite 15 Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung! Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung prüfen. Die Ölförderung kann auf folgende Weise geprüft werden: Motorsäge starten (siehe Kapitel „Motor starten”). Laufende Sägekette ca. 15 cm über einen Baumstumpf oder Boden halten (geeignete Unterlage verwenden).
- Seite 16 Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Bügelgriff fest mit einer Hand umfassen und Motorsäge auf den Boden drücken.
- Seite 17 Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, Motor sofort ausschalten. Mit der Motorsäge darf in diesem Fall nicht gesägt werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Winterbetrieb Zur Vorbeugung gegen Vergaservereisung, die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter + 5°C schneller die Betriebstemperatur...
- Seite 18 Vergaser einstellen ACHTUNG: Die Vergasereinstellung darf nur von einer DOLMAR Fachwerkstatt ausgeführt werden! SERVICE Lediglich Korrekturen an der Einstellschraube (S) dürfen vom Benutzer des Gerätes vorgenommen werden. Falls das Schneidwerkzeug im Leer lauf mitdreht (Gashebel wird nicht betätigt), muss die Leerlauf einstellung unbedingt...
- Seite 19 WARTUNGSARBEITEN Sägekette schärfen ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zünd kerze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muss geschärft werden wenn: Holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. Die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht.
- Seite 20 Feile und Feilenführung Zum Schärfen ist eine Spezial-Sägekettenrundfeile zu ver- wenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. Typ 486: Mit Sägekettenrundfeile ø 4,5 mm feilen Typ 496: Mit Sägekettenrundfeile ø 5,5 mm feilen. Die Feile soll nur im Vorwärtsstrich (Pfeil) greifen. Beim Zurück- führen die Feile vom Material abheben.
- Seite 21 Teil auch einem gewissen Verschleiß ausgesetzt. SERVICE Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muss von einer DOLMAR-Fach- werkstatt ausgeführt werden. Sägeschiene reinigen ACHTUNG: Unbedingt Schutzhandschuhe tragen! Die Laufflächen der Sägeschiene sind regelmäßig auf Be- schädigungen zu überprüfen und mit geeignetem Werkzeug...
- Seite 22 Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe Auszug aus der Ersatzteilliste)! Beim Wechsel des Kettentyps, muss die Kupplungstrommel kpl. (12) dem Kettentyp angepasst werden. Ggf. ist die Kupplungstrommel kpl. auszutauschen. WICHTIG: Erfolgt ein Wechsel des Kettentyps von .325” auf 3/8”, muss eine Modifikation des Spanabweisers erfolgen. Siehe unter „Hinweis zum Kettentypwechsel“. Vor dem Auflegen einer neuen Sägekette muss der Zustand des Kettenrades überprüft werden. Eingelaufene Kettenräder (8) führen zu Beschädigungen an einer neuen Sägekette und müssen unbedingt erneuert werden.
- Seite 23 Luftfilter reinigen ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! Luftfilter nicht mit Kraftstoff reinigen! Haubenklammer (1) mit dem Kombischlüssel lösen und Ab- deckhaube (2) abnehmen. Kombischalter (3) nach oben drücken (Choke-Position), um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. Klammer (4) mit dem Finger oder Kombischlüssel in Pfeilrich- tung aushaken.
- Seite 24 Zündkerze auswechseln ACHTUNG: Zündkerze oder Kerzenstecker dürfen bei laufendem Motor nicht berührt werden (Hochspannung). Wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heissem Motor Verbrennungsgefahr. Schutz- handschuhe tragen! Bei Beschädigung des Isolationskörpers, starkem Elektrodenab- brand bzw. stark verschmutzten oder verölten Elektroden, muss 0,5 mm die Zündkerze ausgewechselt werden.
- Seite 25 Anwerfseil auswechseln / Rückholfeder-Kassette erneuern/Startfeder erneuern Vier Schrauben (1) herausschrauben. Ventilatorgehäuse (2) abnehmen. Luftführung (3) aus dem Ventilatorgehäuse herausnehmen. ACHTUNG: Verletzungsgefahr! Schraube (7) nur bei ent- spannter Rückholfeder herausschrauben! Wird das Anwerfseil ausgewechselt, obwohl es nicht gerissen ist, muss zuerst die Rückholfeder (13) der Seiltrommel ent- spannt werden.
- Seite 26 Zylinderraum reinigen Abdeckhaube abnehmen. Ventilatorgehäuse abnehmen. ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! Der gesamte freigelegte Bereich (14) kann mit einer Bürste und Druckluft gereinigt werden. Zum Reinigen der Zylinderrippen, kann eine Flaschenbürste benutzt werden.
- Seite 27 Wartungsarbeiten regelmäßig durchgeführt werden. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein gesamte Motorsäge Äußerlich reinigen und auf Beschädigungen überprüfen...
- Seite 28 Ersatzteilnummern zu er mit teln und wird laufend über De tail ver besserungen und Neuerungen im Er satz teilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist.
- Seite 29 Kettenöl an der Öltank leer Sägekette Ölführungsnut verschmutzt Einstellschraube für Ölpumpe verstellt EU-Konformitätserklärung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: 179 EG-Baumusterprüfbescheinigungs-Nr.: Motorsäge PS-510 4811004.11009 hergestellt von DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, den grundlegenden Sicherheits- und Gesundheitsan forderungen der einschlägigen EU-Richtlinien entsprechen:...
- Seite 30 Auszug aus der Ersatzteilliste PS-510 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig.
- Seite 31 Auszug aus der Ersatzteilliste PS-510 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Zubehör (nicht im Lieferumfang) Pos. DOLMAR-Nr. Stck. Benennung 25 953 100 090 Kettenmesslehre 1 415 040 641 Sternschiene .325“, 40 cm 2 513 486 766 Sägekette .325“ für 40 cm 26 953 004 010...
- Seite 32 Das Druckerzeugnis wurde mit dem „Blauen Engel” ausgezeichnet. Den nächsten Fachhändler finden Sie unter www. dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 705 298 (2014-07 D) http://www.dolmar.com...
