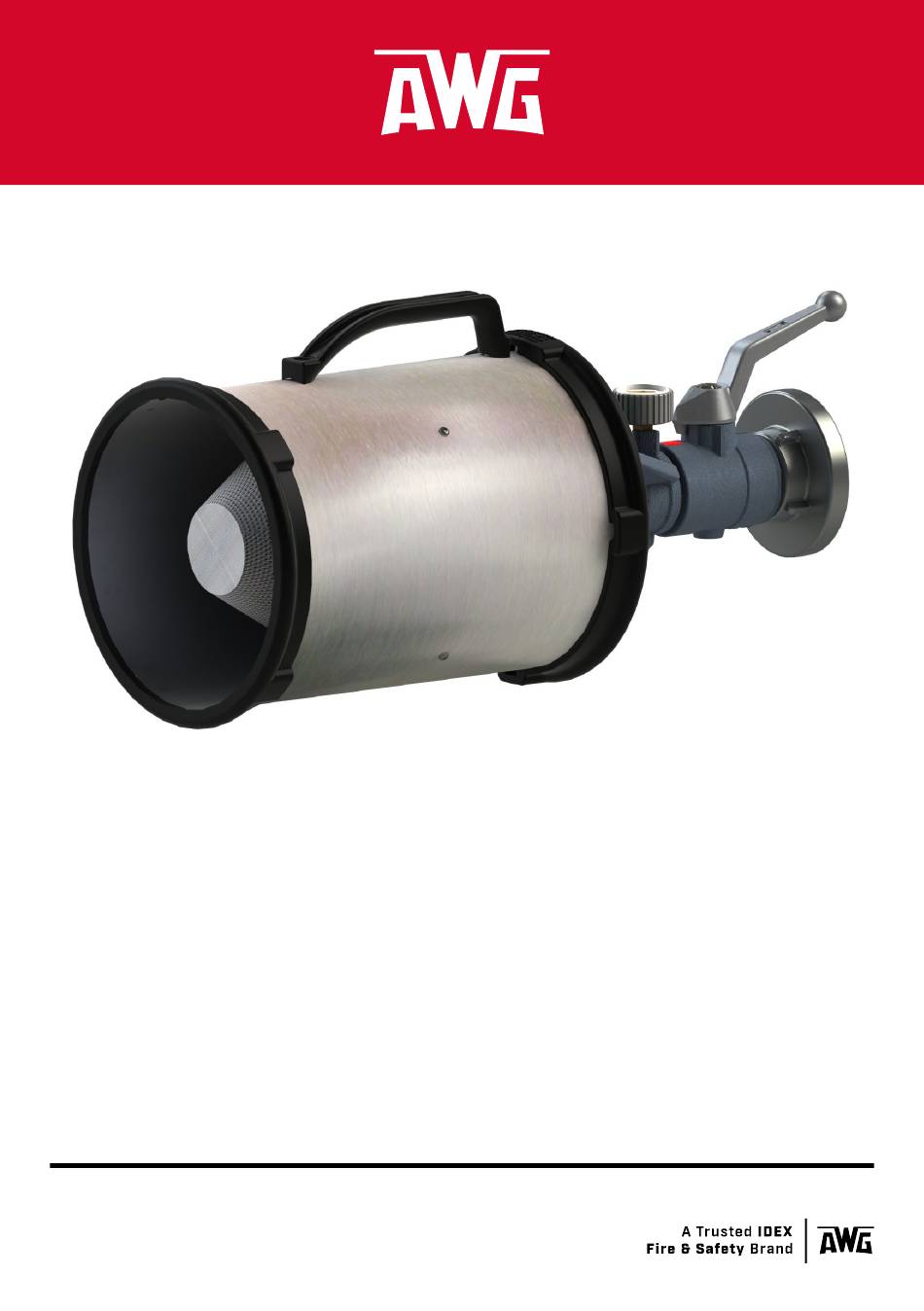

MITTELSCHAUMROHR
M2, M4, M8
SCHAUMSTRAHLROHRE DIN EN 16712-3
Zum Aufbringen von synthetischen Mehr-
bereichsschaummitteln zur Bekämpfung von
Bränden nichtpolarer Flüssigkeiten, z. B. Benzin
und Öl sowie polaren Flüssigkeiten.
Zum Einsatz bei der Feuerwehr für die Brand-
bekämpfung insbesondere bei Bränden der
Brandklasse A und B sowie der prophylakti-
schen Flächenabdeckung.
ORIGINAL BETRIEBSANLEITUNG
ORIGINAL OPERATING MANUAL
MEDIUM EXPANSION
FOAM NOZZLE M2, M4, M8
FOAM BRANCH PIPES DIN EN 16712-3
For the application of synthetic multi- grade
foam agents for fighting fires involving non-
polar liquids, e. g. petrol and oil as well as
polar liquids.
For use by the fire service for fighting of fires,
especially fire classes A and B, as well as pre-
ventive covering of areas.
Werbung
Verwandte Anleitungen für AWG M2
Inhaltszusammenfassung für AWG M2
- Seite 1 MITTELSCHAUMROHR MEDIUM EXPANSION M2, M4, M8 FOAM NOZZLE M2, M4, M8 SCHAUMSTRAHLROHRE DIN EN 16712-3 FOAM BRANCH PIPES DIN EN 16712-3 Zum Aufbringen von synthetischen Mehr- For the application of synthetic multi- grade bereichsschaummitteln zur Bekämpfung von foam agents for fighting fires involving non- Bränden nichtpolarer Flüssigkeiten, z.
- Seite 2 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 VORWORT Geltende Normen und Richtlinien Die Konstruktion und der Bau der AWG Mittelschaumrohre M2, M4 und M8 wurden in Anlehnung an die relevanten Bestimmungen dieser Richt- linien und harmonisierten Normen durchgeführt: >...
- Seite 3 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 Inhalt Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.1 Zeichenerklärung .
- Seite 4 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 EINLEITUNg Einleitung Diese Anleitung enthält wichtige Hinweise für Ihre persönliche Sicherheit. Die Anleitung muss von allen Personen durchgelesen und verstanden werden, die in irgendeiner Gerätelebensphase an dem oder mit dem Gerät arbeiten.
- Seite 5 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 EINLEITUNg Allgemeine Hinweise Achtung Blauer Signalbalken mit dem Signalwort ACHTUNG Hinweise zur Vermeidung von Sachschäden. Diese Hinweise stehen nicht in Bezug zu möglichen Körperverletzungen. INFORMATION Diese Info-Box enthält allgemeine Hinweise und Tipps zur Benutzung des Geräts.
- Seite 6 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 SICHERHEITSHINwEISE Sicherheitshinweise Die AWG Mittelschaumrohre M2, M4 und M8 entsprechen dem Stand der Technik sowie den anerkannten sicherheitstechnischen Regeln. Die Anforderungen für die Wahrung von Sicherheit und Gesundheitsschutz wurden erfüllt. Dennoch können bei deren Verwendung Gefahren für den Benutzer oder Dritte bzw.
- Seite 7 SICHERHEITSHINwEISE 2 .3 Qualifikation der Bediener Personen, die an oder mit einem AWG Mittelschaumrohr M2, M4 oder M8 arbeiten, müssen technisch qualifiziert und geschult sein. Sie müssen alle Gefahren im Umgang mit dem Gerät kennen. Die Schaumrohre dürfen ausschließlich von Personen benutzt werden,...
- Seite 8 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 BESCHREIBUNg Beschreibung 3 .1 Funktion Die AWG Mittelschaumrohre dienen zur Erzeugung von Mittelschaum ent- sprechend DIN EN 16712-3. Die Wasserbestandteile des Mittelschaums kühlen die Brandoberfläche. Die Schaumdecke verhindert den Sauerstoff- zutritt zum Brandgut. Eine vorbeugende Beschäumung brandgefährdeter Stoffe verhindert deren Entzündung.
- Seite 9 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 BESCHREIBUNg 3 .4 Kenndaten Durchfluss bei 5 bar 200 l/min 400 l/min 800 l/min Verschäumungszahl 50 – 70 50 – 70 50 – 70 effektive Schaumwurfweite 10 m 13 m Empfohlener Betriebsdruck ca.
- Seite 10 Bei Ausführungen, die nicht in der Tabelle aufgeführt sind, gelten die Werte für den An- schluss BSP; das jeweilige Kupplungssystem wird dabei nicht berücksichtigt. Lieferung, Transport, Lagerung 4 .1 Lieferung Das Schaumrohr wird bei der AWG Fittings GmbH sorgfältig verpackt. > Die Lieferung nach dem Auspacken auf Beschädigungen und Voll- ständigkeit überprüfen. >...
- Seite 11 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 EINSATZ Insbesondere beim Transport in einem Fahrzeug darf das Schaumrohr nicht umfallen. Sichern Sie das Schaumrohr wenn nötig mit einem Gurt. Beim Transport darf das Schaumrohr nicht durch andere schwere Aus- rüstungsteile beschädigt werden.
- Seite 12 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 EINSATZ Achtung Produktinformationen Schaummittel Beachten Sie die Angaben zur Gesundheitsgefährdung sowie zu möglichen Umweltgefährdungen (z. B. Wassergefährdungsklasse) im Sicherheitsdatenblatt und den weiteren Produktinformationen des eingesetzten Schaummittels. Einsatz unterschiedlicher Schaummittel Schaummittel von unterschiedlichen Herstellern sowie unter schiedliche Produkte oder Arten dürfen grundsätzlich...
- Seite 13 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 EINSATZ Benötigter Fließdruck Das Schaumrohr ist eingangsseitig für einen Fließdruck von 3 bis 5 bar ausgelegt. Innerhalb dieses Bereichs wird eine optimale Verschäumung erreicht. Der Wasserschlauch zum Anschluss an die Festkupplung des Schaum- rohrs liegt bereit.
- Seite 14 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 EINSATZ Nach dem Einsatz: Schaumrohr ausspülen und abkuppeln 1. Die Wasserzufuhr schließen. 2. Die Zufuhr des Schaummittels unterbrechen. 3. Die Wasserzufuhr und, soweit vorhanden, den Schalthebel öffnen. 4. Sobald am Veredlerrohr nur noch klares Wasser und kein Lösch- schaum mehr austritt, den Schalthebel schließen bzw.
- Seite 15 – oder, falls gewünscht, direkt vom Hersteller Prüfung durch den Hersteller Die AWG Fittings GmbH bietet im Rahmen ihres Service-Angebotes eine Überprüfung an. Senden Sie uns das Schaumrohr zu und Sie erhalten das geprüfte Gerät zu dem vereinbarten Termin zurück. Einen Rücklieferschein finden Sie auf unserer Homepage www.awg-fittings.com.
- Seite 16 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 FUNkTIONSPRüFUNg 6 .2 Prüfung durchführen Vorsicht Prüfung sicher durchführen Einige Prüfschritte werden mit druckbeaufschlagten Systemen durch- geführt. – Sicherheitsvorschriften beachten. – Persönliche Schutzausrüstung anlegen. – Andere Personen nicht gefährden. 6 .2 .1 BASIC-Prüfung nach jedem Einsatz...
- Seite 17 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 INSTANDHALTUNg Instandhaltung 7 .1 Inspektion und Wartung Außer der Sichtprüfung und dem Reinigen der AWG Schaumrohre sind keine turnusmäßigen Wartungsarbeiten notwendig. 7 .2 Reparatur Veredlersieb Manometer Schutzring (M2 und M4) Schalthebel (Option)
- Seite 18 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 INSTANDHALTUNg Veredlersieb austauschen 1. Die drei Linsenkopfschrauben (Fig. 3/11) mit einem Schraubendre- her herausdrehen. 2. Das Veredlersieb (Fig. 3/1) aus dem Veredlerrohr herausnehmen. 3. Das Veredlerrohr reinigen. 4. Das neue Veredlersieb in das Veredlerrohr einsetzen. Drehen Sie da- bei das Veredlersieb so, dass die Gewindebohrungen des Veredler- siebs durch die Bohrungen am Veredlerrohr zugänglich sind.
- Seite 19 Sie einen leichten Anstieg im Drehmo- ment fühlen. Alle weiteren Reparaturen an den AWG Schaumrohren dürfen ausschließ- lich vom Kundendienst der AWG Fittings GmbH oder von autorisierten Fachwerkstätten durchgeführt werden. Wenn Sie technische Unterstützung benötigen, kontaktieren Sie unser...
- Seite 20 AWG | Armaturen | Mittelschaumrohr M2, M4, M8 ZUBEHöR / ERSATZTEILE Zubehör / Ersatzteile Pos . Bezeichnung Artikel-Nr . Veredlersieb M2 30350245 Veredlersieb M4 30350345 Veredlersieb M8 20215445 Schutzring M2 20182351 Schutzring M4 20183351 Schutzring M8 – Handgriff Polypropylen, schwarz...
- Seite 21 FOREWORD Applicable standards and regulations The design and construction of the AWG Medium expansion foam nozzles M2, M4 and M8 was carried out in accordance with the relevant provisions laid down by these directives and the harmonised standards: > DIN EN 16712-3:2015 Portable equipment for projecting extinguishing agents supplied by fire fighting pumps –...
- Seite 22 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 Contents Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 1.1 Key to the symbols .
- Seite 23 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 INTRODUCTION Introduction This manual contains important information regarding your personal safety. This manual must be read and understood by all persons who handle or use the device during any phase of its life cycle.
- Seite 24 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 INTRODUCTION General information IMPORTANT Blue signal bar and the signal word IMPORTANT Instructions on how to avoid damage to property. These instructions are not related to potential physical injuries.
- Seite 25 SAFETy INFORMATION Safety information The AWG Medium expansion foam nozzles M2, M4 and M8 are in line with the state of the art as well as the recognised safety regulations. The safety and health protection requirements have been met. Nevertheless, their use may give rise to hazards for the user or third parties or cause damage to the device itself or other material assets.
- Seite 26 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 SAFETy INFORMATION 2 .3 Qualifications of the operators Persons handling or using an AWG Medium expansion foam nozzle M2, M4 or M8 must be technically qualified and trained. They must be aware of all risks involved in handling the device.
- Seite 27 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 DESCRIPTION Description 3 .1 Function The AWG Medium expansion foam nozzles are used to produce medium expansion foam in accordance with DIN EN ý16712-3ý. The water com- ponents of the medium expansion foam cool the fire surface. The foam blanket prevents oxygen access to the burning material.
- Seite 28 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 DESCRIPTION 3 .4 Characteristic values Flow rate at 5 bar 200 l/min 400 l/min 800 l/min Foam coefficient 50 – 70 50 – 70 50 – 70 10 m...
- Seite 29 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 DELIvERy, TRANSPORT, STORAgE Versions ID No . Type Connection Dimensions [mm] Weight [kg] 602 516 99 Storz 52 (C) 603 516 99 BSP G2" (male) 603 141 99 Storz 52 (C)
- Seite 30 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 4 .2 Transport in a vehicle, storage The foam nozzle has run dry. The foam nozzle can be transported and stored in any position. Especially during transport inside a vehicle, the foam nozzle must not fall over.
- Seite 31 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 IMPORTANT Foaming agent product information Observe the information on health hazards and potential environmen- tal hazards (e.g. water hazard class) provided in the safety data sheet and other product information for the foam agent used.
- Seite 32 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 Required flow pressure The foam nozzle is designed for a flow pressure of 3 to 5 bar on the inlet side. Within this range, optimum foaming is achieved. The water hose for connection to the fixed coupling of the foam nozzle is ready at hand.
- Seite 33 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 After use: Rinsing and uncoupling the foam nozzle 1. Shut off the water supply. 2. Interrupt the supply of foam agent. 3. Open the water supply and, if applicable, the hand lever.
- Seite 34 Functional test 6 .1 Prerequisites All testing of the AWG Medium expansion foam nozzles M2, M4 and M8 must be carried out in accordance with the manufacturer's technical do- cumentation and must be documented if necessary. The following inspections are defined for the foam nozzles: –...
- Seite 35 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 FUNCTIONAL TEST 6 .2 Performing the inspection CAUTION Performing the inspection safely Some inspection steps are performed with pressurised systems. – Observe the safety regulations. – Put on personal protective equipment.
- Seite 36 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 MAINTENANCE Maintenance 7 .1 Inspection and maintenance Apart from the visual inspection and cleaning of the AWG Foam nozzles, no regular maintenance work is required. 7 .2 Repair Conversion screen...
- Seite 37 5. Place the hand lever in the correct position on the shut-off valve and screw tight. Replacing the protection ring on the foam tube (only M2 and M4) The protection ring is fastened with studs, which are inserted into bores on the foam tube and additionally glued to the foam tube.
- Seite 38 3. Position the new pressure gauge on the shut-off valve and carefully tighten until you feel a slight increase in torque. Any repair work on the AWG Foam nozzles may only be performed by the AWG Fittings GmbH customer service or by an authorised specialist workshop.
- Seite 39 AWG | Fittings | Medium expansion foam nozzle M2, M4, M8 ACCESSORIES / SPARE PARTS Accessories / spare parts Item Designation Article number Conversion screen M2 303 502 45 Conversion screen M4 303 503 45 Conversion screen M8 202 154 45...
- Seite 40 M1107B10 Rev. 03-08/24 AWG Fittings GmbH Bergstraße 25 89177 Ballendorf Germany Fon +49 (0) 7340 / 918898 - 0 awg-info@idexcorp.com awg-fittings.com © AWG Fittings GmbH Technische Änderungen und Fehler vorbehalten Changes and errors excepted...
