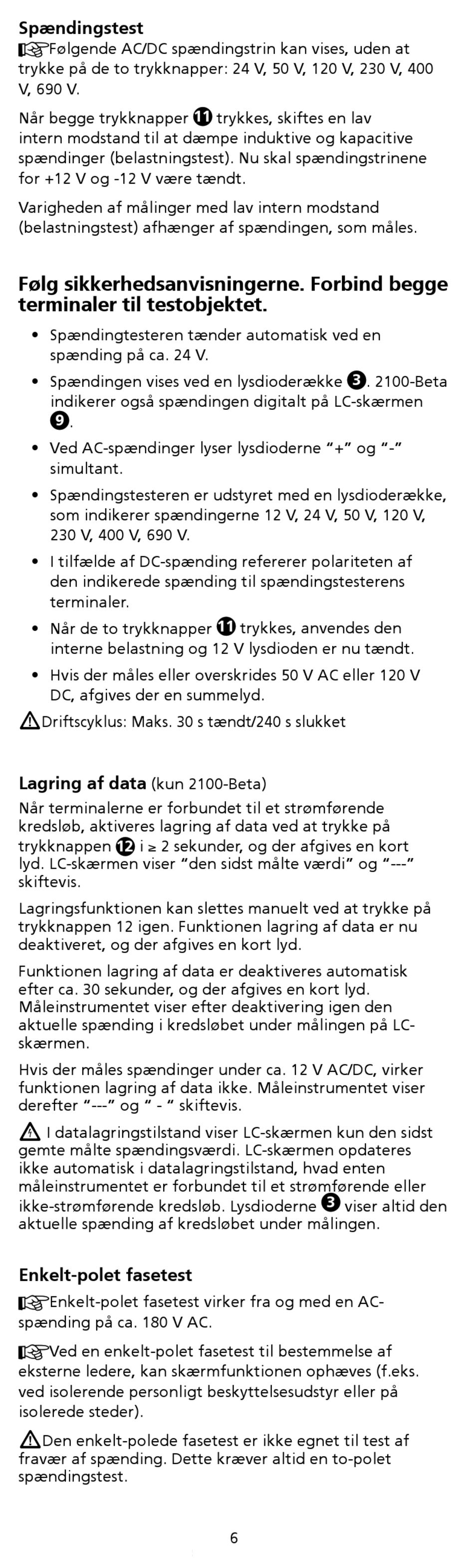

Spændingstest
Følgende AC/DC spændingstrin kan vises, uden at
trykke på de to trykknapper: 24 V, 50 V, 120 V, 230 V, 400
V, 690 V.
Når begge trykknapper
intern modstand til at dæmpe induktive og kapacitive
spændinger (belastningstest). Nu skal spændingstrinene
for +12 V og -12 V være tændt.
Varigheden af målinger med lav intern modstand
(belastningstest) afhænger af spændingen, som måles.
Følg sikkerhedsanvisningerne. Forbind begge
terminaler til testobjektet.
• Spændingtesteren tænder automatisk ved en
spænding på ca. 24 V.
• Spændingen vises ved en lysdioderække
indikerer også spændingen digitalt på LC-skærmen
9
.
• Ved AC-spændinger lyser lysdioderne "+" og "-"
simultant.
• Spændingstesteren er udstyret med en lysdioderække,
som indikerer spændingerne 12 V, 24 V, 50 V, 120 V,
230 V, 400 V, 690 V.
• I tilfælde af DC-spænding refererer polariteten af
den indikerede spænding til spændingstesterens
terminaler.
• Når de to trykknapper
interne belastning og 12 V lysdioden er nu tændt.
• Hvis der måles eller overskrides 50 V AC eller 120 V
DC, afgives der en summelyd.
W
Driftscyklus: Maks. 30 s tændt/240 s slukket
Lagring af data
Når terminalerne er forbundet til et strømførende
kredsløb, aktiveres lagring af data ved at trykke på
trykknappen
lyd. LC-skærmen viser "den sidst målte værdi" og "---"
skiftevis.
Lagringsfunktionen kan slettes manuelt ved at trykke på
trykknappen 12 igen. Funktionen lagring af data er nu
deaktiveret, og der afgives en kort lyd.
Funktionen lagring af data er deaktiveres automatisk
efter ca. 30 sekunder, og der afgives en kort lyd.
Måleinstrumentet viser efter deaktivering igen den
aktuelle spænding i kredsløbet under målingen på LC-
skærmen.
Hvis der måles spændinger under ca. 12 V AC/DC, virker
funktionen lagring af data ikke. Måleinstrumentet viser
derefter "---" og " - " skiftevis.

I datalagringstilstand viser LC-skærmen kun den sidst
gemte målte spændingsværdi. LC-skærmen opdateres
ikke automatisk i datalagringstilstand, hvad enten
måleinstrumentet er forbundet til et strømførende eller
ikke-strømførende kredsløb. Lysdioderne
aktuelle spænding af kredsløbet under målingen.

Enkelt-polet fasetest

Enkelt-polet fasetest virker fra og med en AC-
spænding på ca. 180 V AC.
Ved en enkelt-polet fasetest til bestemmelse af
eksterne ledere, kan skærmfunktionen ophæves (f.eks.
ved isolerende personligt beskyttelsesudstyr eller på
isolerede steder).
W
Den enkelt-polede fasetest er ikke egnet til test af
fravær af spænding. Dette kræver altid en to-polet
spændingstest.
11
(kun 2100-Beta)
12 i ≥ 2 sekunder, og der afgives en kort
trykkes, skiftes en lav
11
trykkes, anvendes den
6
3
. 2100-Beta
3
viser altid den
