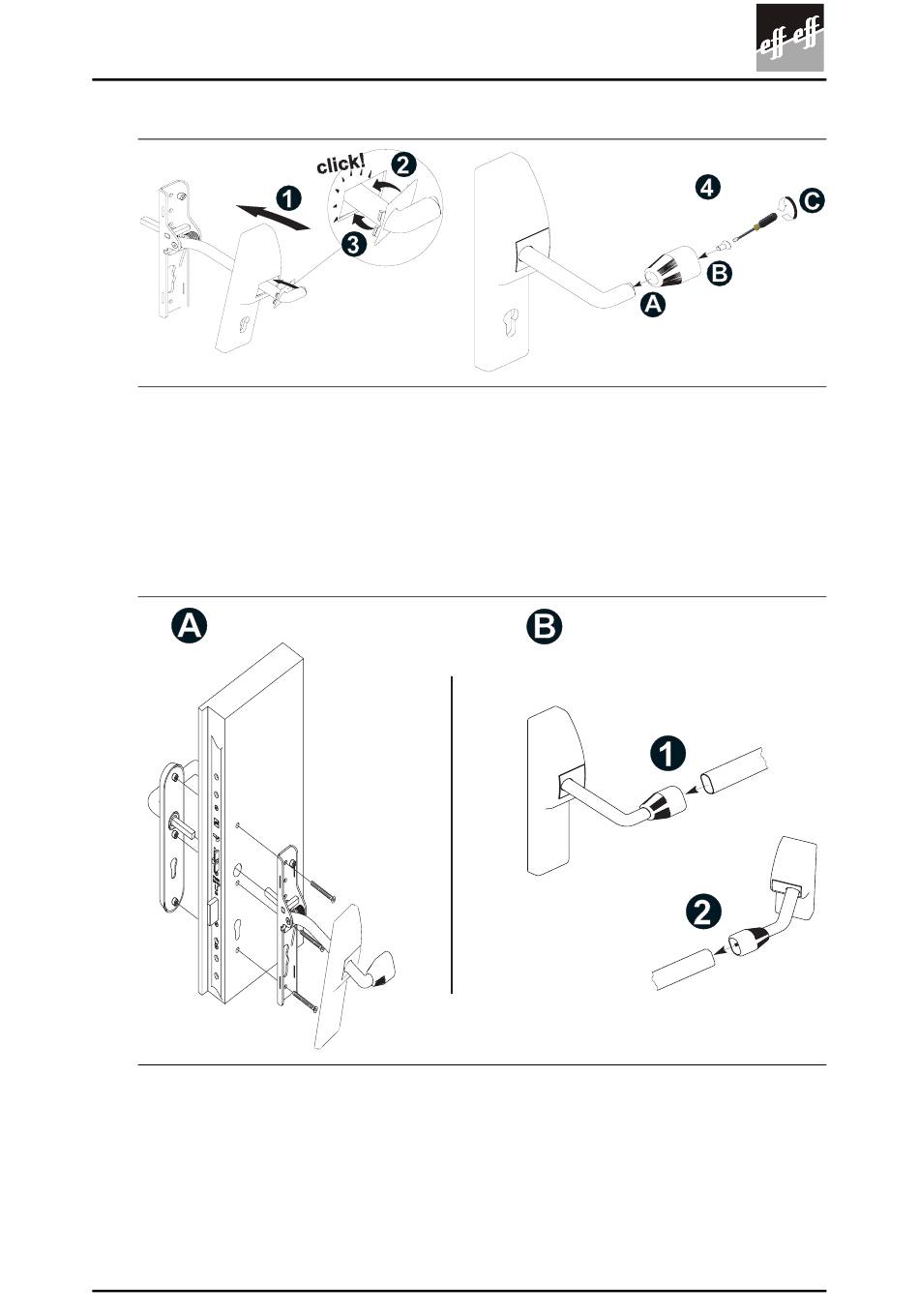

Vormontage (Abb.5)
Abb. 5: Vormontage
1. Schieben Sie die Gehäuse über die Schwenkarme.
2. Schieben Sie die Schutzplatten über die Schwenkarme.
3. Rasten Sie die Schutzplatten in den Gehäusen ein.
4. Schrauben Sie die Verbindungsstücke auf die Schwenkarme.
Montage Schwenkarm Schlossseite Abb. 8 – A
Abb. 6: Montage Schlosseite - Griffstange einbauen
1. Setzen Sie den Schwenkhebel auf.
Schieben Sie dabei den Schlossvierkant durch die Drückernuss.
2. Setzen Sie den Sicherheitsbeschlag von der Außenseite der Tür auf.
Der Schlossvierkant greift in den Vierkand des Sicherheitsbeschlages ein.
3. Drehen Sie die 3 Befestigungsschrauben ein.
4. Ziehen Sie die Schrauben genügend fest an.
