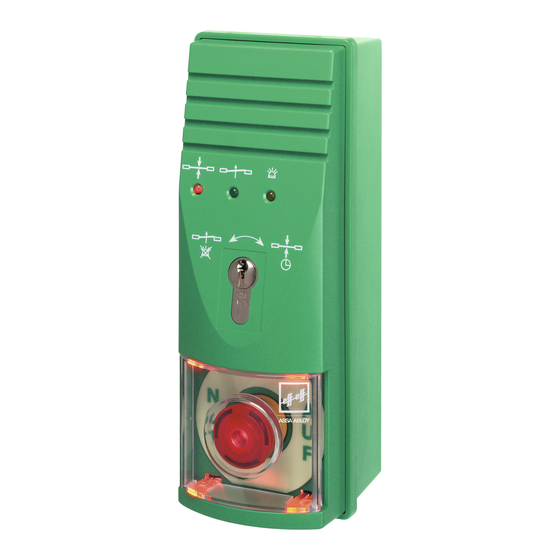

Assa Abloy effeff 1340-14 Installations- Und Montageanleitung
Fluchttur-steuerterminal
Vorschau ausblenden
Andere Handbücher für effeff 1340-14:
- Installations- und montageanleitung (77 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Fluchttür-Steuerterminal
Fluchttür-Steuerterminal
Produktname
1340-14/-15/-20/-21
Produktname
Installations- und Montageanleitung
Installations- und Montageanleitung
D0131500
DXXXXXNN
N
A
O
U
T
F
assaabloyopeningsolutions.de
DE Seite
EN Page
Experience a safer
Experience a safer
and more open world
and more open world
2
38
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Assa Abloy effeff 1340-14
Inhaltszusammenfassung für Assa Abloy effeff 1340-14
- Seite 1 Fluchttür-Steuerterminal assaabloyopeningsolutions.de DE Seite EN Page Produktname Fluchttür-Steuerterminal Produktname 1340-14/-15/-20/-21 Installations- und Montageanleitung Installations- und Montageanleitung Experience a safer Experience a safer DXXXXXNN D0131500 and more open world and more open world...
- Seite 2 Dokumentennummer, -datum D0131500 09.2021 Copyright © 2021, ASSA ABLOY Sicherheitstechnik GmbH Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ..........5 Zu dieser Anleitung. - Seite 4 Dauerentriegelung ............25 Dauerhaft entriegeln .
-
Seite 5: Hinweise
Hinweise Zu dieser Anleitung Diese Anleitung wurde für Elektrofachkräfte geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen. Für die Prüfung der korrekten Montage und Installation, die Erstinbetriebnahme und Wartung werden weitergehende Kenntnisse zum Produkt benötigt, die nicht in dieser Anleitung beschrieben werden. -
Seite 6: Sicherheitshinweise
Genehmigung. Lebensgefahr durch fehlerhafte Inbetriebnahme: Um die Produktsicherheit zu gewährleisten, muss die Inbetriebnahme durch eine sachkundige Person durchgeführt werden. ASSA ABLOY Sicherheitstechnik GmbH bietet Schulungen zur Aneignung der erforderlichen Sachkunde an. Lebensgefahr durch fehlerhafte Wartung: Die Verantwortung für eine korrekte Installation und Funktionskontrolle des Produkts und angeschlossener Kompo- nenten liegt beim Betreiber. -
Seite 7: Bestimmungsgemäßer Gebrauch
Unterputz-Wandmontage in einer passenden Einputzdose geeignet. Die Montage, Installation, Inbetriebnahme, Konfiguration und Wartung des Produkts muss von einer Elektrofachkraft durchgeführt werden, mit von ASSA ABLOY zertifizierter Sachkunde zu Fluchttürsteuerungen gemäß den bauaufsichtlichen Anforderungen an elektrischen Verriegelungen von Türen in Rettungswegen. Die Elektrofachkraft ist verpflichtet, die anerkannten Regeln der Technik, Prüfverord-... -
Seite 8: Das Fluchttür-Steuerterminal 1340
Das Fluchttür-Steuerterminal 1340 Allgemein Das Fluchttür-Steuerterminal 1340 (Abb. 1) ist zur Steuerung und Überwachung einer einzelnen Fluchttür konzipiert. Es beinhaltet die gesamte Steuerelektronik, so dass kein zusätzliches Steuergerät benötigt wird. Alle relevanten Bedien- und Kontrollelemente sind im Steuerterminal integriert und müssen daher nicht zusätzlich extern angeschlossen werden. -
Seite 9: Besonderheiten Der Modelle
Modelle 1340-14/-15 und 1340-20/-21 Eigenschaften: · Betriebsart als Einzelgerät (Stand-Alone-Betrieb). Das Steuerterminal über- nimmt die komplette Steuerung und Überwachung der Fluchttür. · Freischaltung der Fluchttür über die integrierte Nottaste. · Externe Freischaltung der Fluchttür, zum Beispiel durch eine Brandmeldeanlage. · Dauerentriegelung über den internen Schlüsseltaster oder durch einen exter- nen Kontakt, zum Beispiel durch eine Schaltuhr. -
Seite 10: Montage
Montage Vorschriften Gemäß der „Richtlinie über elektrische Verriegelungssysteme von Türen in Rettungswegen“ muss das Terminal so positioniert werden, dass sich die NOT-AUF-Taste innerhalb des Bereichs zwischen 850 mm und 1200 mm über Oberkante Fertigfußboden befindet. Empfohlen wird dort eine Höhe von 850 mm zur Mitte der NOT-AUF-Taste. -
Seite 11: Vorbereitende Arbeiten
Vorbereitende Arbeiten Das Fluchttür-Steuerterminal ist in unmittelbarer Nähe der Fluchttür zu montie- ren. Es ist für die Wandmontage vorgesehen. Um baulichen Anforderungen gerecht zu werden, steht eine Aufputz-(AP) und eine Unterputz-(UP) Ausführung zur Verfügung. Der UP-Ausführungen liegt zusätzlich eine Einputzdose aus verzinktem Stahlblech und ein Zubehörbeutel mit Montagematerial bei. -
Seite 12: Öffnen Des Gehäuses
Öffnen des Gehäuses Gehäuseoberteil abnehmen Schalten Sie den elektrischen Strom ab. Nehmen Sie die transparente Kunststoffabdeckung ab (Abb. 3– Entfernen Sie den Aufkleber NOT-AUF (– Lösen sie die Schrauben (– Nehmen Sie das Gehäuseoberteil vorsichtig ab (– Die Flachbandleitung, welche die Platinen im Gehäuseoberteil und -unterteil verbindet, muss eventuell gelöst werden. -
Seite 13: Wandmontage
Wandmontage Aufputz montieren (Abb. 3 und Abb. 4–1) Nehmen Sie das Gehäuseoberteil vorsichtig ab („Gehäuseoberteil abneh- men“, Seite 12). Fertigen Sie die Bohrlöcher mit Hilfe der Borschablone (Download unter: https://aa-st.de/file/d00076, Impressum Seite 2). Schrauben Sie das Gehäuseunterteil fest. Setzen Sie das Gehäuseoberteil wieder auf. Unterputz montieren Die Unterputzmontage erfolgt in einer geeigneten Einputzdose in der Wand. -
Seite 14: Auswechseln Des Profilhalbzylinder
Auswechseln des Profilhalbzylinder Bei Bedarf kann der Profilhalbzylinder (Schließzylinder) ausgetauscht werden. In das Fluchttür-Steuerterminal können nur Profilhalbzylinder der Bauform 90~ links mit einer Länge von 30 mm bis 35 mm eingesetzt werden. Abb. 5: Rückansicht des Terminal-Oberteils Wechseln des Profilhalbzylinders Schalter 90°... -
Seite 15: Den Profilzylinder Auswechseln
Den Profilzylinder auswechseln Schalten Sie den elektrischen Strom ab. Nehmen Sie das Gehäuseoberteil vorsichtig ab. („Gehäuseoberteil abneh- men“, Seite 12). Ziehen Sie die Flachbandleitung ab, die die Leiterplatte im Gehäuseoberteil mit der des Gehäuseunterteils verbindet. · Ziehen Sie am Stecker, keinesfalls an der Flachbandleitung, da diese beschä- digt werden kann. -
Seite 16: Konfiguration
Konfiguration Anschlussplan Abb. 6 : Anschlusspan Potenzialfreier Relaiskontakt max. 24 V/1A Modelle 1340-20/-21 Data Keine Brandmeldeanlage angeschlossen: Brücke einbauen. Anschluss der Brandmeldeanlage nach EltVTR. Bei Anschluss einer Brandmeldeanlage nach DIN EN 13637:2015: Über 1386BMA-01 Anschlussmodul Brandmeldeanlage, 24 VDC siehe Anleitung D00470 Verriegelungselemente Je nach Produktvariante (12 V oder 24 V): Wählen Sie die Betriebsspannung des Verriegelungselements passend zur... -
Seite 17: Einstellmöglichkeiten Am Fluchttür-Steuerterminal
Einstellmöglichkeiten am Fluchttür-Steuerterminal Abb. 7 : Schaltelemente Steckbrücken / Jumper (Tab. 1) und Anschlüsse DIP-Schalter S4 (Tab. 2) 1 2 3 4 5 Drehschalter S3 (Tab. 5) Drehschalter S2 (Tab. 4) Drehschalter S1 (Tab. 3) Tab. 1 Steckbrücken Funktion JP-1 und JP-2 gesteckt Voralarm eingeschaltet: Ein akustischer Voralarm wird vor (Abb. - Seite 18 Betriebesart 1: Stand-Alone-Betrieb – Modelle 1340-14/-15 Betriebesart 2: Bus-Betrieb – Modelle 1340-20/-21 Tab. 2 DIP Schalter S4 Funktion DIP-Schalter S4 Türöffnungszeitüberwachung aktiv mit Alarm. (Abb. 7) werkseitig Schalter oben: ON Kein Voralarm bzw. Alarm durch die Schalter unten: OFF Türöffnungszeitüberwachung Die Kurzzeitfreigabe ist mit dem internen Schlüsseltaster, werkseitig über die Klemme 20 oder durch den externen Taster möglich.
- Seite 19 Tab. 3 Drehschalter S1 Freigabezeit einstellen Drehschalter S1 11 bis 176 Sekunden (11-Sekunden-Raster) (Abb. 7) Bei einer Kurzzeitfreigabe erfolgt die Entriegelung der Tür für die Kurzzeitfreigabe am Drehschalter S1 eingestellt Zeit. Danach wird die geschlosse- ne Tür wieder verriegelt. Falls die Tür nicht geschlossen ist, wird der zuerst der Voralarm ausgelöst und danach der Alarm.
- Seite 20 Die Beleuchtung des NOT-AUF-Schalters können Sie über die DIP-Schalter auf der Beleuchtungsplatine wie folgt einstellen (Tab. 6, Abb. 8): Tab. 6 Dip-Schalter Beleuchtung am Not-Auf-Schalter einstellen DIP-Schalter auf der Beleuchtungsplatine Die Beleuchtung ist ausgeschaltet. Leuchtet grün, wenn die Tür entriegelt ist. Ist dunkel, wenn die Tür entriegelt ist.
-
Seite 21: Betriebsart 2 - Busbetrieb
Betriebsart 2 – Busbetrieb nur bei Modell Die Betriebsart wird über DIP-Schalter S4–5 (Tab. 2) eingestellt. 1340-20/-21 Auch wenn das Fluchttür-Steuerterminal in der Betriebsart 2 am TS-Bus in Verbindung mit einem Bus-Steuerungstableau 925 betrieben wird, erfolgt die Steuerung und Überwachung der Fluchttür über das Steuerterminal. Der gesamte bereits beschriebene Funktionsumfang des Steuerterminals sowie der Ablauf der einzelnen Funktionen stehen auch im Busbetrieb zur Verfügung. - Seite 22 Tab. 7 Adressbereich einstellen Drehschalter S3 Adressbereich einstellen . . . nicht zulässig Tab. 8 Adresse einstellen Drehschalter S2 zum eingestellten Enzelladressen Adressbereich addieren Einschränkung einstellen Nicht bei Drehschalter S3 auf Position 0 ..+ 10 + 11 Nicht bei Drehschalter S3 auf Position 7 + 12...
-
Seite 23: Inbetriebnahme
Inbetriebnahme Einbau und Betrieb von elektrischen Verriegelungen in Fluchtwegen unterliegen bauaufsichtlichen Regelungen, deren Einhaltung vom Installierenden und vom Betreiber sichergestellt werden müssen. Vor der ersten Inbetriebnahme Vor der ersten Inbetriebnahme eines elektrischen Fluchttürverriegelungssys- tems muss der ordnungsgemäße Einbau aller Elemente und deren elektri- scher Anschluss überprüft werden. -
Seite 24: Bedienung
Bedienung Kurzzeitfreigabe Eine verriegelte Tür kann über die Funktion Kurzzeitfreigabe für die am Drehschal- ter S1 (Tab. 3, Seite 19) eingestellte Zeit entriegeln werden. Die grüne LED blinkt bei einer Kurzzeitfreigabe im Verhältnis 9:1. Entriegeln Die Kurzzeitfreigabe wird aktiviert · durch Betätigen des Schlüsseltasters in Richtung Verriegeln oder ·... -
Seite 25: Dauerentriegelung
Dauerentriegelung Die Tür kann dauerhaft entriegelt werden. Die grüne LED leuchtet dauerhaft bei einer Dauerentriegelung. Dauerhaft entriegeln Die Dauerentriegelung wird aktiviert · durch Betätigen des Schlüsseltasters in Richtung Entriegeln. Tab. 1, Seite 17). oder · durch Ansteuern über die Klemmen 19 oder ·... -
Seite 26: Überwachung Der Türöffnungszeit
Überwachung der Türöffnungszeit Die Öffnungszeit der Tür wird vom Fluchttür-Steuerterminal überwacht. Betriebsart 1 Die maximale Dauer der Kurzzeitfreigabe wird am Drehschalter S1 (Tab. 3, Kurzzeitfreigabe Seite 19) eingestellt. Die maximale Dauer des Voralarms wird am Drehschalter S2 (Tab. 4, Seite 19) eingestellt. Die Dauer des akustischen Alarms wird am Dreh- Voralarm ... -
Seite 27: Brandmeldeanlage
Brandmeldeanlage Am Fluchttürsteuerterminal eine Brandmeldeanlage (Ruhestromschleife) an den Klemmen 13/14 angeschlossen werden. Bei einem Brandmeldealarm wird die Tür sofort entriegelt. Ein akustischer Alarm kann über den DIP-Schalter S4–4 aktiviert werden. Achtung! Fehlfunktion, wenn der Brandmeldekontakt nicht geschlossen ist: Wird kein Brandmeldeanlage angeschlossen, so müssen die Anschlussklemmen 13/14 mit einer Drahtbrücke geschlossen werden. -
Seite 28: Alarm
Alarm Bei einem Alarm · ist die Tür entriegelt, aber nicht bei Sabotage. · ist das akustische Signal für die am Drehschalter S3 (Tab. 5, Seite 19) einge- stellte Dauer aktiv, · ist das Relais Alarm (Abb. 6, Seite 16) geschlossen, · die LEDs signalisieren den Alarm. Folgende Alarme werden nach Ursache unterschieden: ·... -
Seite 29: Einen Alarm Beenden
Einen Alarm beenden Betätigen Sie den Schlüsseltasters in Richtung Entriegeln. Quittieren Der akustische Alarm wird beendet. Die grüne LED blinkt im Verhältnis 1:1. Die gelbe LED erlischt. Das Relais Alarm (Abb. 6, Seite 16) ist geöffnet. Der Alarm ist weiterhin aktiv. ... -
Seite 30: Wartung Und Überprüfung
· eine jährliche Überprüfung der Türen in Rettungswegen mit elektrischen Verrie- gelungen durchführen. · über die wiederkehrende Prüfung eine Bescheinigung ausstellen, die der Betrei- ber der Bauaufsichtsbehörde auf Verlangen vorzulegen hat. Zertifizierung ASSA ABLOY Sicherheitstechnik GmbH Sicherheitstechnik GmbH Werk Albstadt EltVTR Bildstockstraße 20... - Seite 31 Technische Daten...
-
Seite 32: Technische Daten
Technische Daten Elektrische Daten 12 V Bezeichnung Wert Nennspannung 12 V DC (±10 %) SELV Eigenstromaufnahme max. 200 mA Nennstromaufnahme für externe max. 1 A Verbraucher Sicherung F1 1,6 A träge (Kleinstsicherung Serie 372/374; Wickmann, Typ TR.5) Sicherung F2 0,1 A träge (Kleinstsicherung Serie 372/374;... -
Seite 33: Elektrische Daten 24 V
Elektrische Daten 24 V Bezeichnung Wert Nennspannung 24 V DC (±10 %) SELV Eigenstromaufnahme max. 150 mA Nennstromaufnahme für externe max. 650 mA Verbraucher Sicherung F1 1,0 A träge (Kleinstsicherung Serie 372/374; Wickmann, Typ TR.5) Sicherung F2 0,1 A träge (Kleinstsicherung Serie 372/374;... -
Seite 34: Gewährleistung, Entsorgung
Gewährleistung, Entsorgung assaabloyopeningsolutions.de Gewährleistung Es gelten die gesetzlichen Gewährleistungsfristen und die Verkaufs- und Lieferbe- dingungen der ASSA ABLOY Sicherheitstechnik GmbH(assaabloyopeningsolutions.de). Entsorgung Entsorgung nach EPD (Environmental Product Declaration). Verpackungsmaterialien müssen der Wiederverwendung zugeführt werden. WEEE-Reg.-Nr. DE 69404980 Das Produkt ist nach dem Gebrauch als Elektronikschrott ordnungsgemäß zu entsorgen und zur stofflichen Wiederverwendung einer örtlichen Sammelstelle... - Seite 35 Checkliste – Prüfung vor der Erstinbetriebnahme...
-
Seite 36: Checkliste - Prüfung Vor Der Erstinbetriebnahme
Checkliste – Prüfung vor der Erstinbetriebnahme Montage und Installation Prüfen und dokumentieren Sie die ordnungsgemäße Montage und Installation aller Komponenten im Fluchtweg. Verwenden Sie dazu das von ASSA ABLOY Sicherheitstechnik zur Verfügung gestellte Prüfbuch (D01350xx, Seite 2). Funktionsprüfung Verriegelung prüfen und dokumentieren Schließen Sie die Tür. -
Seite 37: Dauerentriegelung Prüfen Und Dokumentieren
Dauerentriegelung prüfen und dokumentieren Aktivieren Sie die Dauerentriegelung. Bezeichnung Nein Die Tür ist entriegelt (manuell prüfen)? Die Tür kann ohne erheblichen Kraftaufwand geöffnet werden? Die grünen LEDs leuchten? Betätigen Sie die Nottaste. Bezeichnung Nein ... - Seite 76 Die ASSA ABLOY Gruppe ist der Weltmarktführer in Zugangslösungen. Jeden Tag helfen wir Menschen sich sicherer und geborgener zu fühlen und eine offenere Welt zu erleben. ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Tel. + 49 7431 123-0 Fax + 49 7431 123-240 albstadt @ assaabloy.com...
