Montage und Installation
Griffstange einbauen
Die Griffstange wird in einer Universallänge von 1000 mm geliefert.

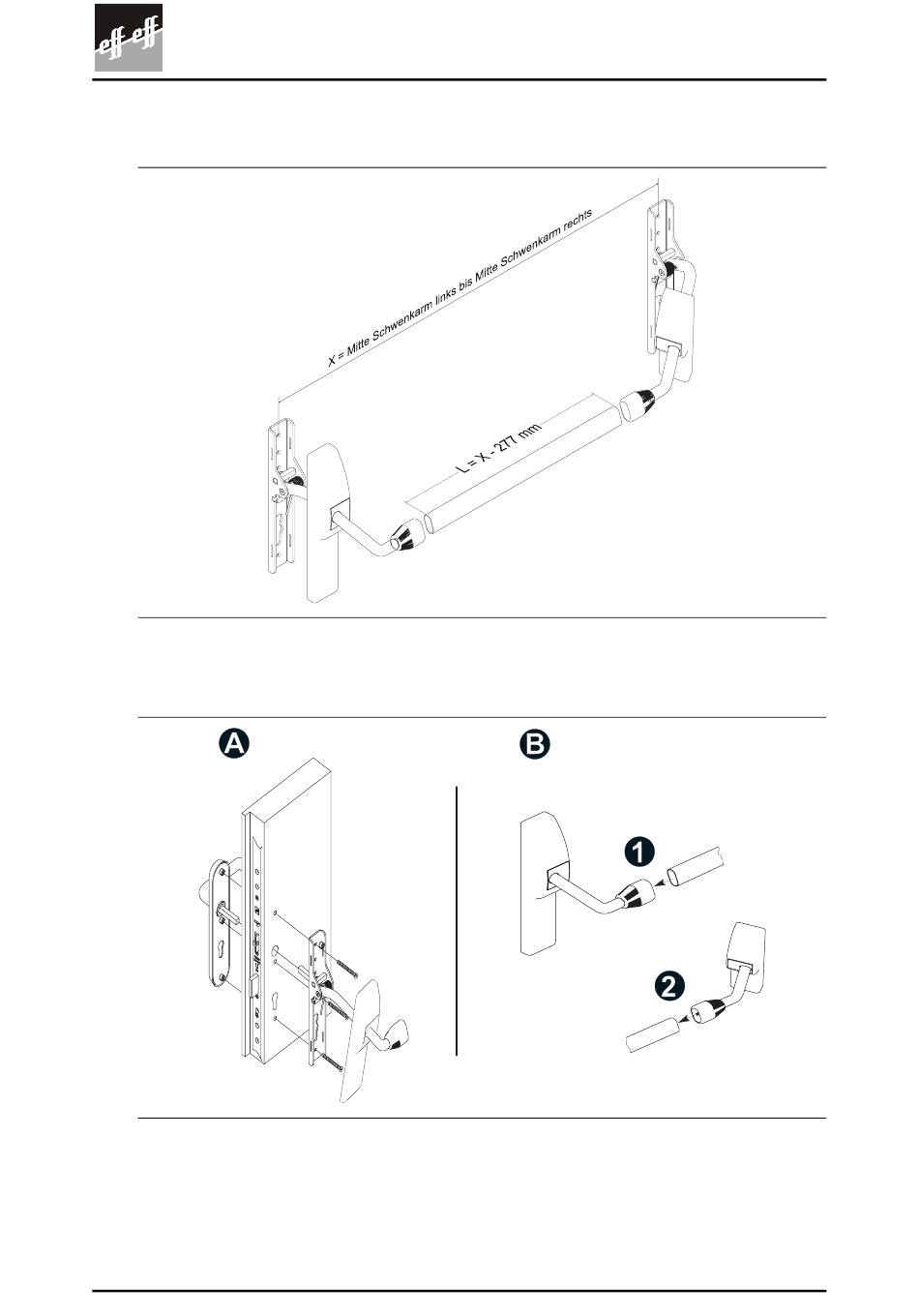

Abb. 7: Bestimmung der Länge der Griffstange
1. Sägen Sie die Griffstange auf das erforderliche Maß ab Abb. 7.
Abb. 8: Montage Schlosseite - Griffstange einbauen
2. Schieben Sie die Griffstange in das Verbindungsstück des auf der Schlosseite montierten
Schwenkhebels (Abb. 8 – B).
3. Schieben Sie den vormontierten Schwenkhebel für die Bandseite auf die Griffstange
