Assa Abloy effeff 8000 Installations- Und Montageanleitung
Panikgriffstange
Vorschau ausblenden
Andere Handbücher für effeff 8000:
- Installations- und montageanleitung (12 Seiten)
Verwandte Anleitungen für Assa Abloy effeff 8000
Inhaltszusammenfassung für Assa Abloy effeff 8000

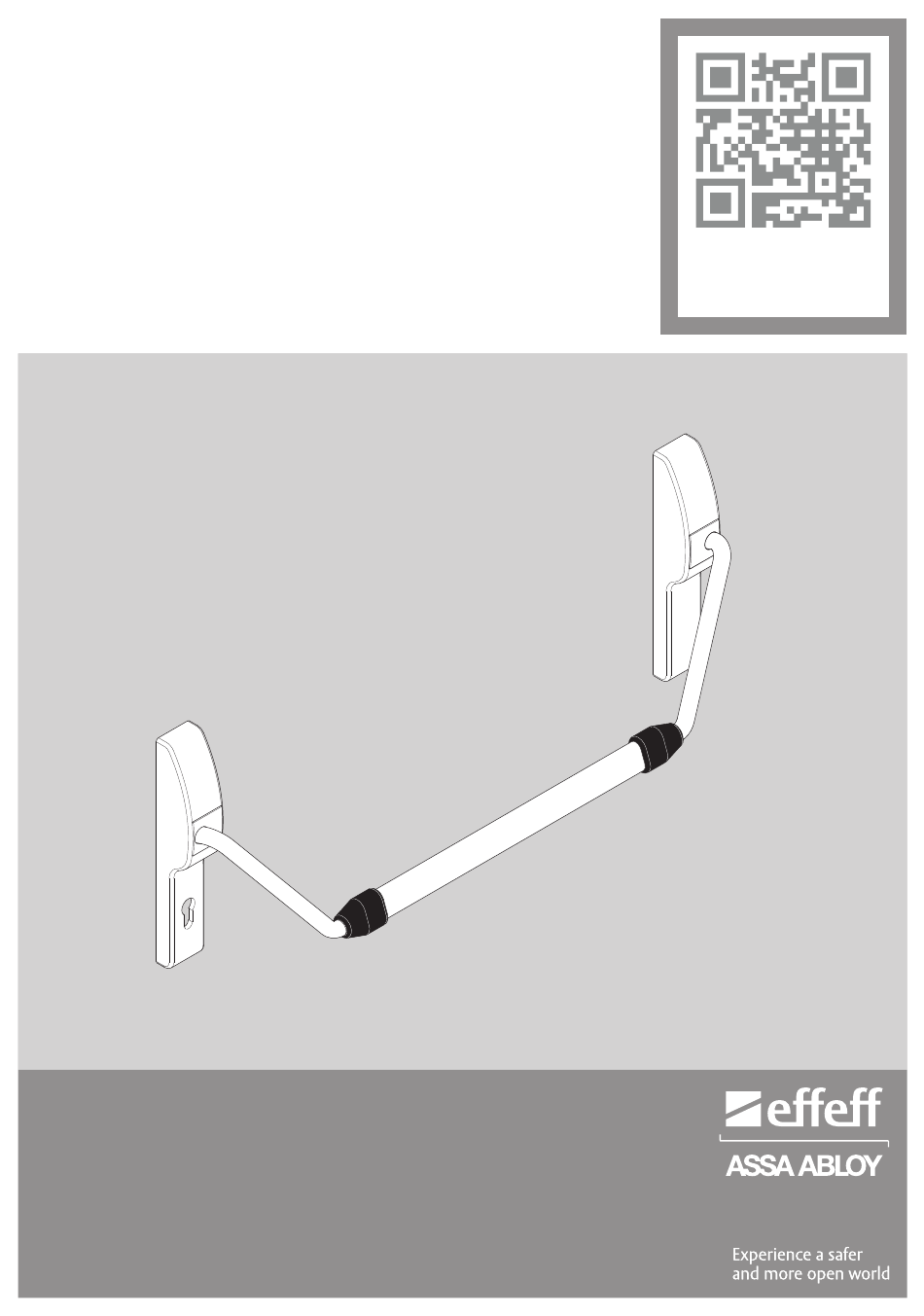

- Seite 1 Türbeschlag www.assaabloy.com/de Panikgriffstange Modell 8000 Installations- und Montageanleitung D0031806...
- Seite 2 Dokumentennummer, -datum D0031806 03.2023 Copyright © 2023, ASSA ABLOY Sicherheitstechnik GmbH Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung...
- Seite 3 Inhaltsverzeichnis Einführung Allgemeine Beschreibung Spezifikationen Der Lieferumfang Montage und Installation Montagehinweise Montage Vorbereitung Montage-Maße Bohren Schlossmontage Drehwinkel einstellen (Abb. 4) Vormontage (Abb.5) Montage Schwenkarm Schlossseite Abb. 8 – A Griffstange einbauen Montage Schwenkarm Bandseite Funktionstest Gehäuse aufstecken Seite 1...
- Seite 4 Einführung Seite 2...
- Seite 5 Einführung E i n f ü hrun g 1 . 1 A l l g e m e i n e B e s c h r e i b u n g Die Panik-Griffstange Modell 8000 ist ein Betätigungs und Entriegelungselement für den effeff Paniktürverschluss nach DIN EN 1125.
- Seite 6 Montage und Installation Mont age und Inst allation 2 . 1 M o n t a g e h i n w e i s e Montieren Sie die Panik-Griffstange so, dass Sie die größtmögliche wirksame Stangenlänge erreichen. Glastüren mit Panik-Griffstange rüsten Sie idealerweise mit Sicherheitsglas aus. Türen mit Panik-Griffstange sollen jederzeit von innen zu öffnen sein.
- Seite 7 Montage und Installation Montage-Maße Bezugspunkt: Mitte Drückernuss Höhe der Griffstange: 900 bis 1000 mm über Oberkante Fertigfußboden (OKFF) Wenn die Tür vorwiegend von Kindern begangen wird entsprechend niederer Bohren Hinweis Beschädigung des Schlosses durch Bohren Wenn Sie bei eingebautem Schloss bohren, kann dieses beschädigt werden. Vor dem Bohren: Schloss ausbauen.
- Seite 8 Montage und Installation Drehwinkel einstellen (Abb. 4) s e r 35° l ö s E - S s e r 40° l ö s X - S Abb. 4: Drehwinkel 1. Ziehen Sie den Bolzen über dem Schwenkhebel heraus. 2. Drehen Sie den Bolzen um 180°. 3.
- Seite 9 Montage und Installation Vormontage (Abb.5) Abb. 5: Vormontage 1. Schieben Sie die Gehäuse über die Schwenkarme. 2. Schieben Sie die Schutzplatten über die Schwenkarme. 3. Rasten Sie die Schutzplatten in den Gehäusen ein. 4. Schrauben Sie die Verbindungsstücke auf die Schwenkarme. Montage Schwenkarm Schlossseite Abb.
- Seite 10 Montage und Installation Griffstange einbauen Die Griffstange wird in einer Universallänge von 1000 mm geliefert. Abb. 7: Bestimmung der Länge der Griffstange 1. Sägen Sie die Griffstange auf das erforderliche Maß ab Abb. 7. Abb. 8: Montage Schlosseite - Griffstange einbauen 2.
- Seite 11 Montage und Installation Montage Schwenkarm Bandseite 1. Befestigen Sie den Schwenkhebel auf der Bandseite mit 3 geeigneten Befestigungsschrauben. Abb. 9: Montage Schwenkarm Bandseite Funktionstest 1. Prüfen Sie alle Funktionen der Panikgriffstange, des Schlosses und des Sicherheitsbeschlages Gehäuse aufstecken 1. Schieben Sie die Gehäuse über die Grundplatten der Schwenkhebel. 2.
- Seite 12 Die ASSA ABLOY Gruppe ist der Weltmarktführer in Zugangslösungen. Jeden Tag helfen wir Menschen sich sicherer und geborgener zu fühlen und eine offenere Welt zu erleben. ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Tel. + 49 7431 123-0 albstadt@assaabloy.com...
