Montage-Maße
Bezugspunkt:
Höhe der Griffstange:
Bohren
Hinweis
Beschädigung des Schlosses durch Bohren
Wenn Sie bei eingebautem Schloss bohren, kann dieses beschädigt werden.
Vor dem Bohren: Schloss ausbauen.

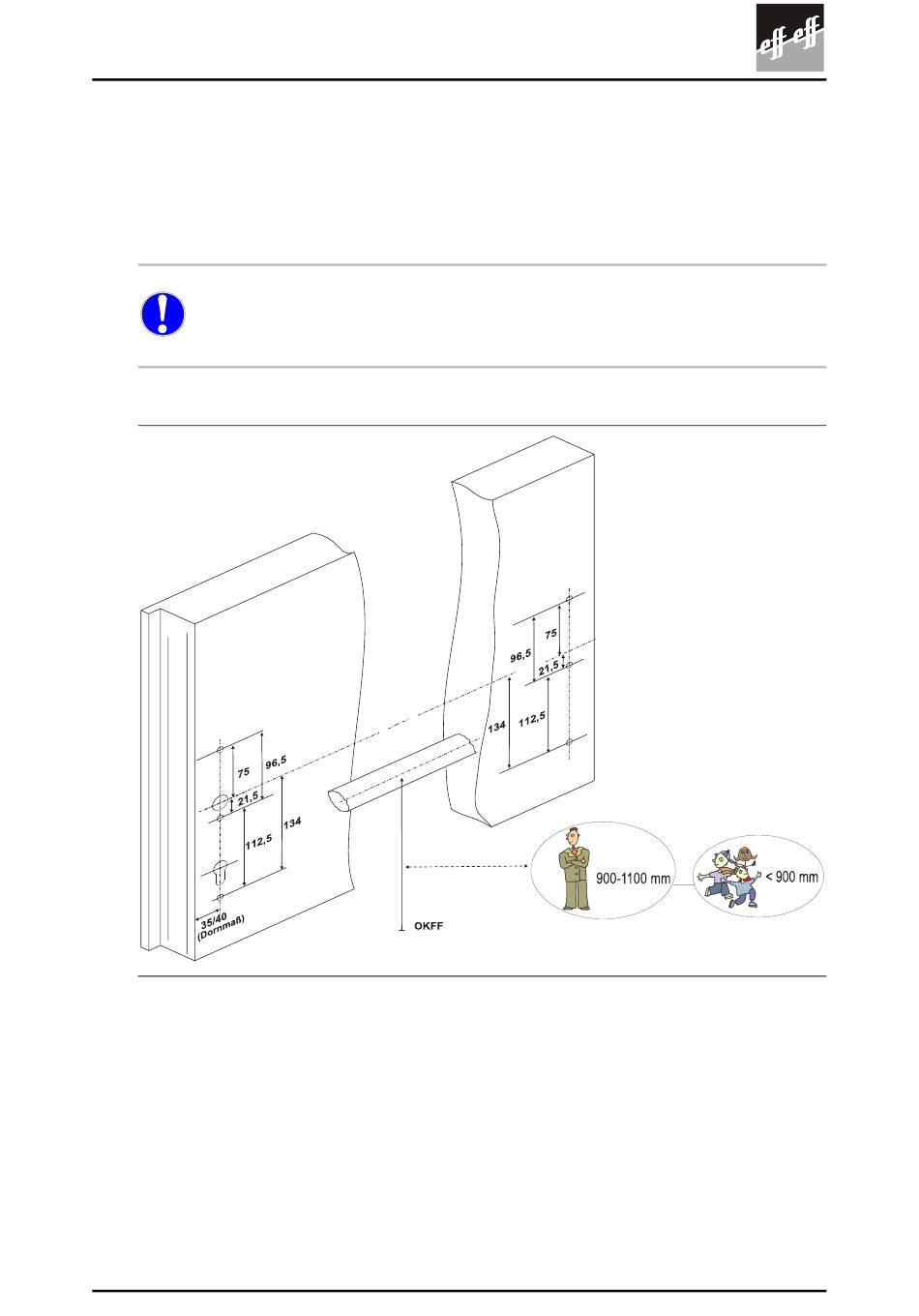

In Abb. 3 sind die erforderlichen Bohrungen dargestellt.
Abb. 3: Montage-Maße
Schlossmontage
Die Montage des Schlosses Modell 809 oder Modell 819 ist in einer separaten Installationsanleitung
beschrieben.
D00318
02
Montage und Installation
Mitte Drückernuss
900 bis 1000 mm über Oberkante Fertigfußboden (OKFF)
Wenn die Tür vorwiegend von Kindern begangen wird
entsprechend niederer
