Montage und Installation
2 Mont age und Inst allation
2 . 1 M o n t a g e h i n w e i s e
Montieren Sie die Panik-Griffstange so, dass Sie die größtmögliche wirksame Stangenlänge
erreichen.
Glastüren mit Panik-Griffstange rüsten Sie idealerweise mit Sicherheitsglas aus.
Türen mit Panik-Griffstange sollen jederzeit von innen zu öffnen sein.
Die Panik-Griffstange darf deshalb nur der einzige Türverschluss sein.
Türschließer können die Betätigung der Tür erschwerden.
Verzichten Sie, wenn möglich, auf den Einsatz von Türschließern.
Die Montage des Schlosses Modell 809 oder Modell 819 ist in einer seperaten Montage- und
Installationsanleitung beschrieben.
2 . 2 M o n t a g e
In der Abb. 1 sehen Sie den grundsätzlichen Aufbau und die prinzipielle Montage.
Vorbereitung

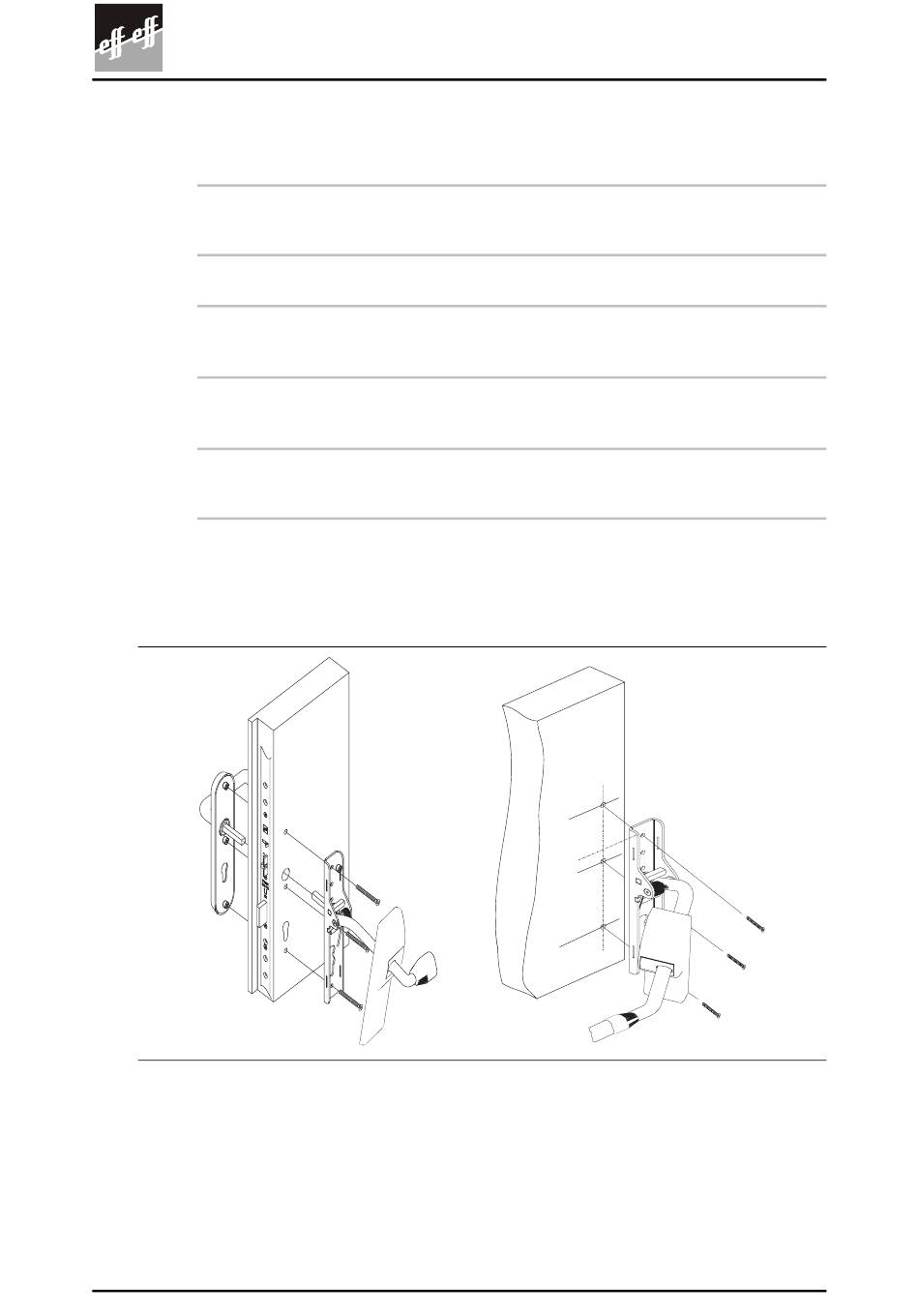

Abb. 2: Montageprinzip
1. Prüfen Sie die örtlichen Gegebenheiten und die Verhältnisse an der Tür
2. Prüfen Sie alle Maße auf Richtigkeit
3. Auf der Schlossseite montieren Sie den Schwenkhebel mit 3 durchgehenden Schrauben (Abb.
2).
4. Auf der Bandseite verwenden Sie entsprechend des Türwerkstoffes geeignete Schrauben.
Setzen Sie ggf. Einnietmuttern ein (Abb. 2).
