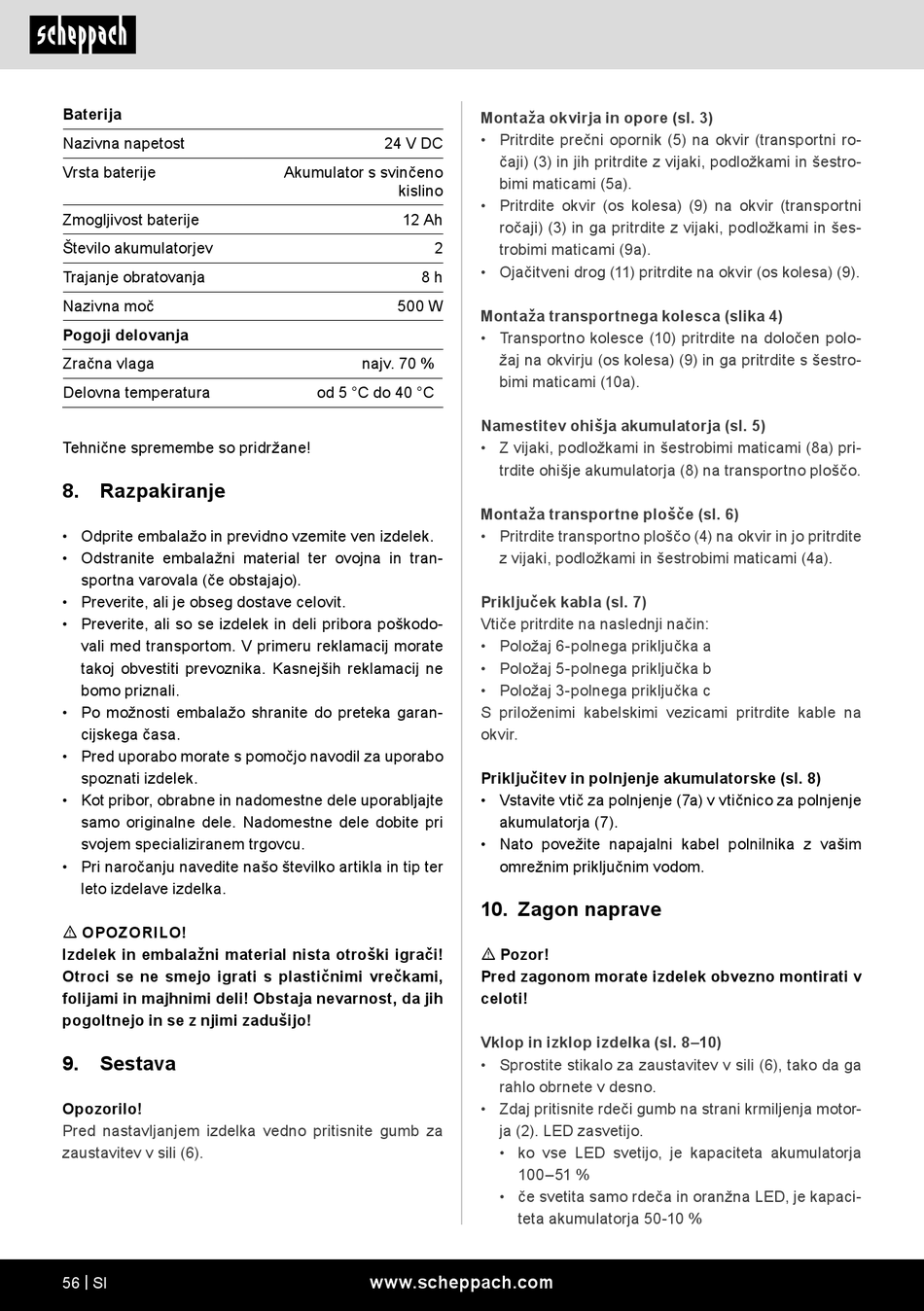

Baterija
Nazivna napetost
Vrsta baterije
Zmogljivost baterije
Število akumulatorjev
Trajanje obratovanja
Nazivna moč
Pogoji delovanja
Zračna vlaga
Delovna temperatura
Tehnične spremembe so pridržane!
8. Razpakiranje
• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter ovojna in tran-
sportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodo-
vali med transportom. V primeru reklamacij morate
takoj obvestiti prevoznika. Kasnejših reklamacij ne
bomo priznali.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo
spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte
samo originalne dele. Nadomestne dele dobite pri
svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter
leto izdelave izdelka.
m OPOZORILO!
Izdelek in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami,
folijami in majhnimi deli! Obstaja nevarnost, da jih
pogoltnejo in se z njimi zadušijo!
9. Sestava
Opozorilo!
Pred nastavljanjem izdelka vedno pritisnite gumb za
zaustavitev v sili (6).
56 | SI
24 V DC
Akumulator s svinčeno
kislino
12 Ah
2
8 h
500 W
najv. 70 %
od 5 °C do 40 °C
www.scheppach.com
Montaža okvirja in opore (sl. 3)
• Pritrdite prečni opornik (5) na okvir (transportni ro-
čaji) (3) in jih pritrdite z vijaki, podložkami in šestro-
bimi maticami (5a).
• Pritrdite okvir (os kolesa) (9) na okvir (transportni
ročaji) (3) in ga pritrdite z vijaki, podložkami in šes-
trobimi maticami (9a).
• Ojačitveni drog (11) pritrdite na okvir (os kolesa) (9).
Montaža transportnega kolesca (slika 4)
• Transportno kolesce (10) pritrdite na določen polo-
žaj na okvirju (os kolesa) (9) in ga pritrdite s šestro-
bimi maticami (10a).
Namestitev ohišja akumulatorja (sl. 5)
• Z vijaki, podložkami in šestrobimi maticami (8a) pri-
trdite ohišje akumulatorja (8) na transportno ploščo.
Montaža transportne plošče (sl. 6)
• Pritrdite transportno ploščo (4) na okvir in jo pritrdite
z vijaki, podložkami in šestrobimi maticami (4a).
Priključek kabla (sl. 7)
Vtiče pritrdite na naslednji način:
• Položaj 6-polnega priključka a
• Položaj 5-polnega priključka b
• Položaj 3-polnega priključka c
S priloženimi kabelskimi vezicami pritrdite kable na
okvir.
Priključitev in polnjenje akumulatorske (sl. 8)
• Vstavite vtič za polnjenje (7a) v vtičnico za polnjenje
akumulatorja (7).
• Nato povežite napajalni kabel polnilnika z vašim
omrežnim priključnim vodom.
10. Zagon naprave
m Pozor!
Pred zagonom morate izdelek obvezno montirati v
celoti!
Vklop in izklop izdelka (sl. 8–10)
• Sprostite stikalo za zaustavitev v sili (6), tako da ga
rahlo obrnete v desno.
• Zdaj pritisnite rdeči gumb na strani krmiljenja motor-
ja (2). LED zasvetijo.
• ko vse LED svetijo, je kapaciteta akumulatorja
100–51 %
• če svetita samo rdeča in oranžna LED, je kapaci-
teta akumulatorja 50-10 %
