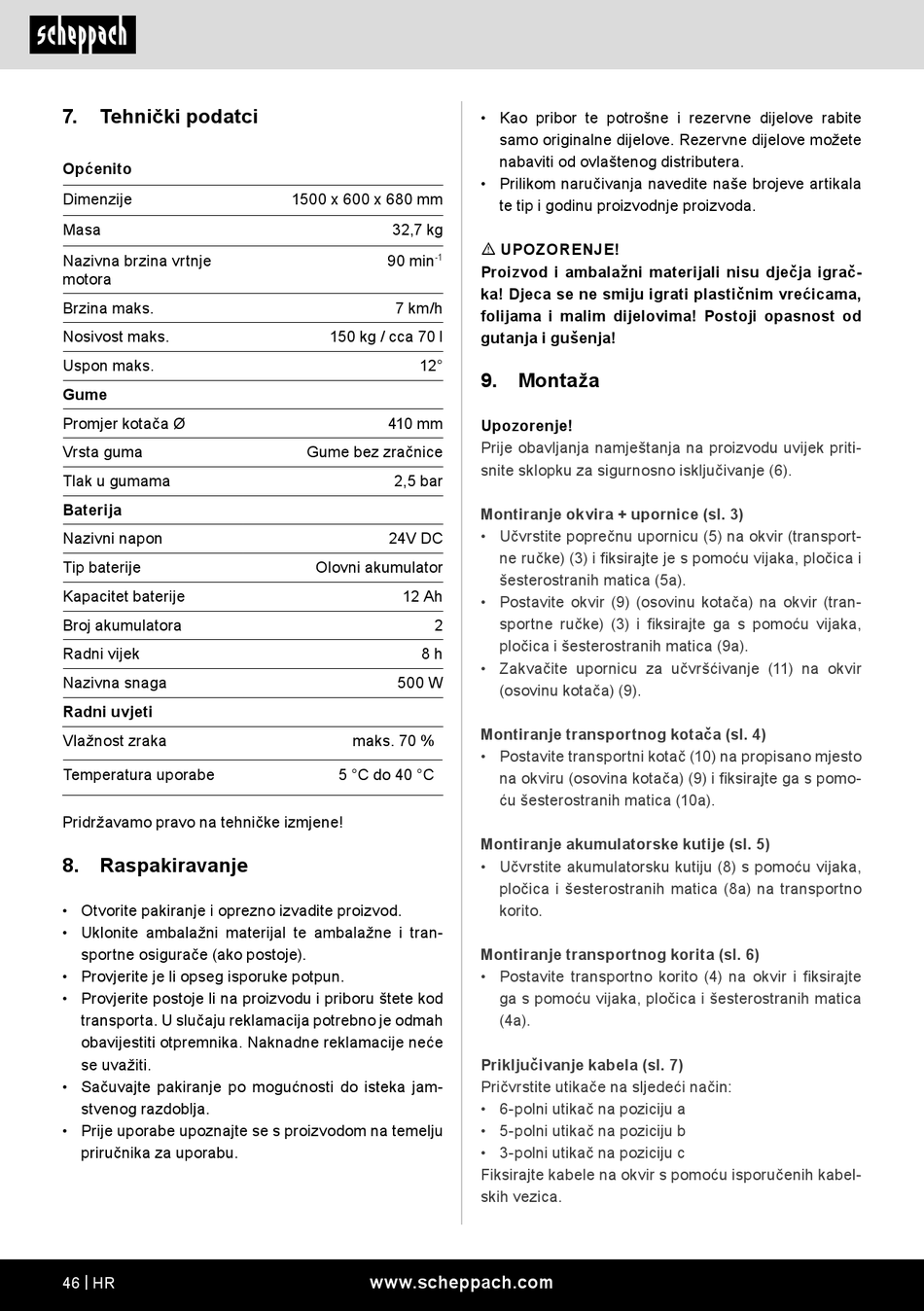

7.
Tehnički podatci
Općenito
Dimenzije
Masa
Nazivna brzina vrtnje
motora
Brzina maks.
Nosivost maks.
Uspon maks.
Gume
Promjer kotača Ø
Vrsta guma
Tlak u gumama
Baterija
Nazivni napon
Tip baterije
Kapacitet baterije
Broj akumulatora
Radni vijek
Nazivna snaga
Radni uvjeti
Vlažnost zraka
Temperatura uporabe
Pridržavamo pravo na tehničke izmjene!
8. Raspakiravanje
• Otvorite pakiranje i oprezno izvadite proizvod.
• Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na proizvodu i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
46 | HR
1500 x 600 x 680 mm
32,7 kg
90 min
-1
7 km/h
150 kg / cca 70 l
12°
410 mm
Gume bez zračnice
2,5 bar
24V DC
Olovni akumulator
12 Ah
2
8 h
500 W
maks. 70 %
5 °C do 40 °C
www.scheppach.com
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Proizvod i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!
9.
Montaža
Upozorenje!
Prije obavljanja namještanja na proizvodu uvijek priti-
snite sklopku za sigurnosno isključivanje (6).
Montiranje okvira + upornice (sl. 3)
• Učvrstite poprečnu upornicu (5) na okvir (transport-
ne ručke) (3) i fiksirajte je s pomoću vijaka, pločica i
šesterostranih matica (5a).
• Postavite okvir (9) (osovinu kotača) na okvir (tran-
sportne ručke) (3) i fiksirajte ga s pomoću vijaka,
pločica i šesterostranih matica (9a).
• Zakvačite upornicu za učvršćivanje (11) na okvir
(osovinu kotača) (9).
Montiranje transportnog kotača (sl. 4)
• Postavite transportni kotač (10) na propisano mjesto
na okviru (osovina kotača) (9) i fiksirajte ga s pomo-
ću šesterostranih matica (10a).
Montiranje akumulatorske kutije (sl. 5)
• Učvrstite akumulatorsku kutiju (8) s pomoću vijaka,
pločica i šesterostranih matica (8a) na transportno
korito.
Montiranje transportnog korita (sl. 6)
• Postavite transportno korito (4) na okvir i fiksirajte
ga s pomoću vijaka, pločica i šesterostranih matica
(4a).
Priključivanje kabela (sl. 7)
Pričvrstite utikače na sljedeći način:
• 6-polni utikač na poziciju a
• 5-polni utikač na poziciju b
• 3-polni utikač na poziciju c
Fiksirajte kabele na okvir s pomoću isporučenih kabel-
skih vezica.
