Elektronikeinsatz FEC 14
Messprinzip
Messeinrichtung
Endress + Hauser
Arbeitsweise und Systemaufbau
Beim kapazitiven Verfahren bilden die Sonde und die Behälterwand einen Kondensator. Im Raum
zwischen Sonde und Behälterwand befindet sich je nach Füllstand des Behälters entweder Luft
(leerer Behälter) oder Füllgut (voller Behälter). Es wird die Impedanz zwischen Sonde und Behäl-
terwand gemessen.

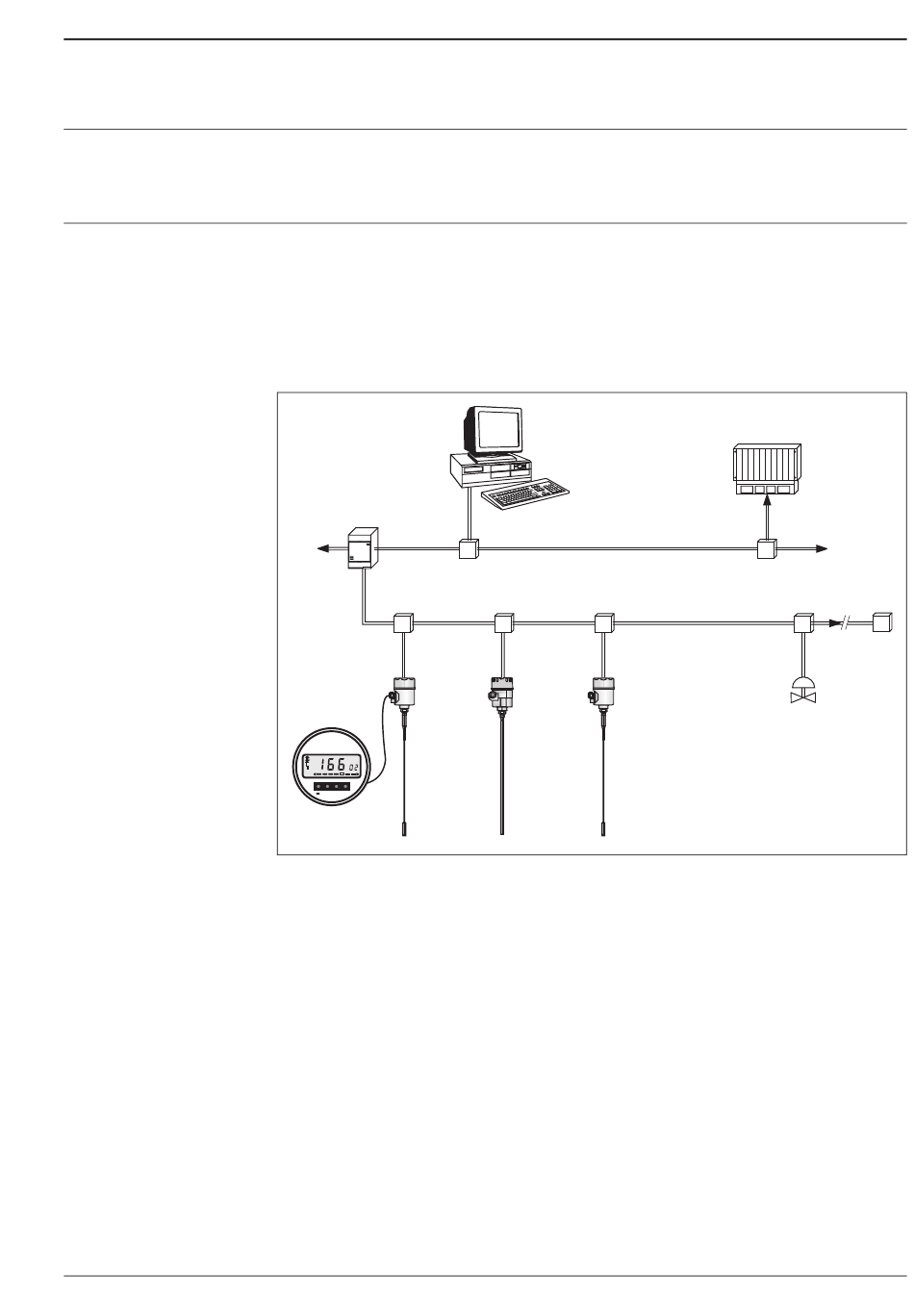

Der Elektronikeinsatz FEC 14 ist ein kompakter Messumformer. In der Basisversion besteht daher
die gesamte Messeinrichtung aus:
•
dem Elektronikeinsatz FEC 14
•
einer Multicap T- bzw. Multicap E/A-Sonde DC..TE/TA oder DC..E/A
•
einem PROFIBUS PA Segmentkoppler und
•
einem mit dem Segmentkoppler verbundenen Prozessleitsystem und/oder Bedienrechner mit
entsprechender Software
Segmentkoppler
ENDRESS + HAUSER
PROFIBUS PA
Anzeige- und
Bedienmodul
FHB 20
V H
+
V H
Das optionale Vor-Ort-Display FHB 20 erlaubt den Zugriff auf die wichtigsten Funktionen des Gerätes. Der
Grundabgleich kann über das FHB 20 oder Commuwin II erfolgen.
Personal Computer
mit Commuwin II
oder ToF Tool und
Profiboard bzw. Proficard
PROFIBUS DP
SPS
T
Weitere Funktionen
(Ventile etc.)
L00-FEC14xxx-14-06-xx-de-001
3
