Technische Information
TI 376F/00/de
Kapazitive Füllstandmessung
Elektronikeinsatz FEC 14
Messumformer für Multicap T- und Multicap E/A-
Sonden DC..TE/TA und DC..E/A.
Transmitter mit PROFIBUS PA Protokoll
mit optionaler Vor-Ort-Bedienung
Anwendungsbereich

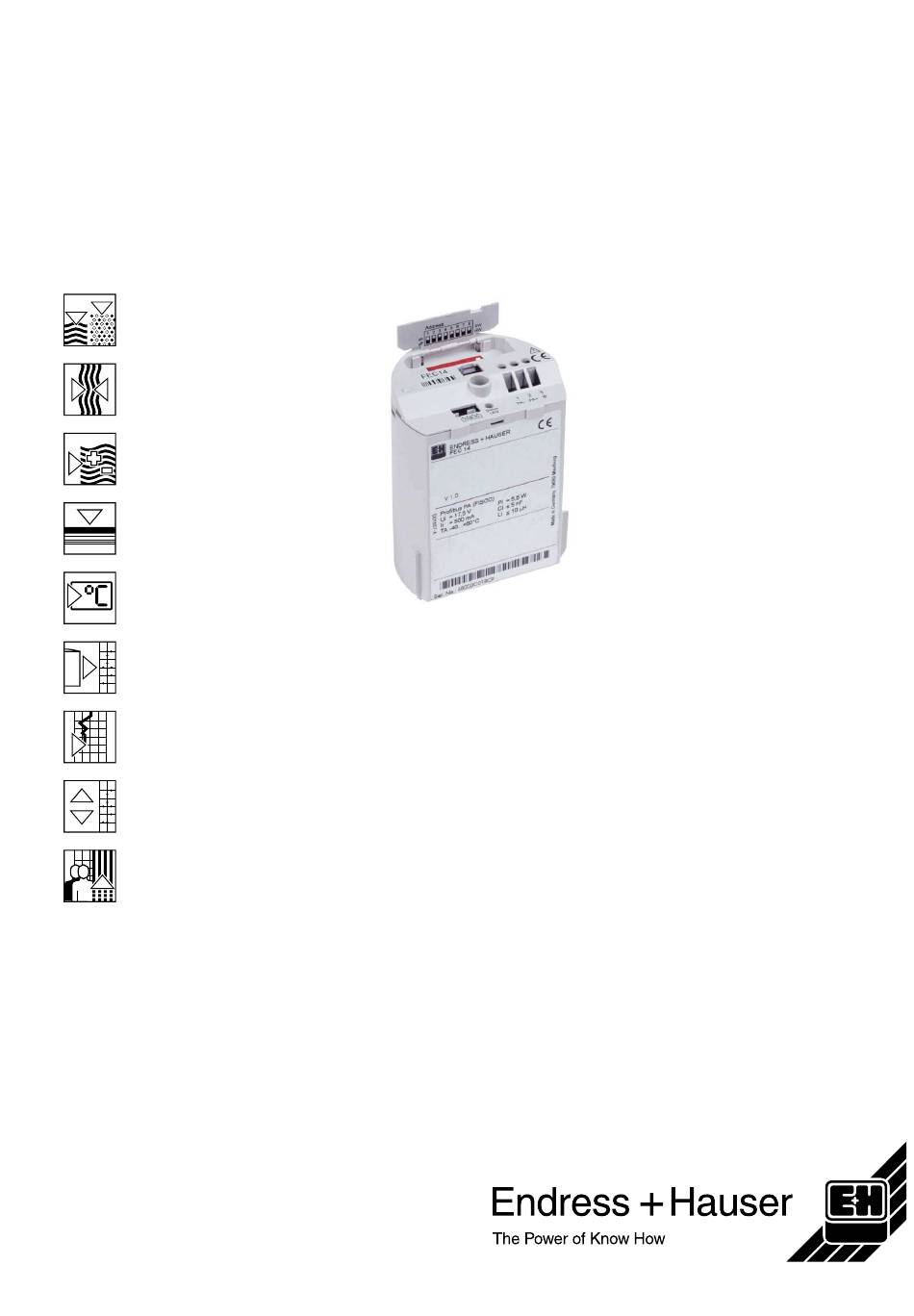

Der Elektronikeinsatz FEC 14 ist
ein PROFIBUS PA Transmitter zur
kapazitiven Füllstandmessung.
Seine kompakte Bauform erlaubt den
Einbau in das Gehäuse der Multicap T-
bzw. Multicap E/A-Sonden DC..TE/TA
und DC..E/A.
Ihre Vorteile
•
Einfache und komfortable Bedienung
•
Bedienung und Kontrolle über Display
FHB 20 vor Ort
•
Kommunikation und Inbetriebnahme
über PROFIBUS PA
•
Einstellungen verriegelbar
•
Linearisierung für liegenden, zylindri-
schen Behälter wählbar
•
Ex-Anschlusswerte entsprechen dem
FISCO Modell
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser FEC 14
Inhaltszusammenfassung für Endress+Hauser FEC 14
- Seite 1 Messumformer für Multicap T- und Multicap E/A- Sonden DC..TE/TA und DC..E/A. Transmitter mit PROFIBUS PA Protokoll mit optionaler Vor-Ort-Bedienung Anwendungsbereich Der Elektronikeinsatz FEC 14 ist ein PROFIBUS PA Transmitter zur kapazitiven Füllstandmessung. Seine kompakte Bauform erlaubt den Einbau in das Gehäuse der Multicap T- bzw.
-
Seite 2: Inhaltsverzeichnis
Elektronikeinsatz FEC 14 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Fernbedienung ....... . . 10 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Sonde und Behälterwand befindet sich je nach Füllstand des Behälters entweder Luft (leerer Behälter) oder Füllgut (voller Behälter). Es wird die Impedanz zwischen Sonde und Behäl- terwand gemessen. Messeinrichtung Der Elektronikeinsatz FEC 14 ist ein kompakter Messumformer. In der Basisversion besteht daher die gesamte Messeinrichtung aus: • dem Elektronikeinsatz FEC 14 •... -
Seite 4: Blockschaltbild
Elektronikeinsatz FEC 14 Blockschaltbild Geräte-Blockmodell Anzeige Messgröße Physical Block Sensor Signalanpassung Gerätespezifische Eigenschaften, z.B. Softwareversion, Diagnose (V6H5) Transducer Analog Input Function Block Block Parameter, die dem Prozessleitsystem Messwert- wichtig sind, z.B. Skalierung, Status anpassung E+H Matrix (V0H0) (V6H6) value status... -
Seite 5: Linearisierung/Übertragungsverhalten
Elektronikeinsatz FEC 14 Linearisierung/Übertra- Linearisierung für liegenden Tank anwählbar. gungsverhalten 100% (50%) (100%) L00-FEC14xxx-05-06-xx-xx-001 Die Art der Linearisierung lässt sich durch einen Parameter anpassen. • Beträgt sein Wert 0, ist die Füllhöhe proportional dem Volumen, d.h. der Behälterquerschnitt bleibt über der Füllhöhe gleich. -
Seite 6: Hilfsenergie
FEC14 Status FHB 20 PA– PA+ L00-FEC14xxx-04-06-xx-xx-001 Der Elektronikeinsatz FEC 14 mit PROFIBUS PA ist ein Zweidraht-Transmitter, der mit einem PROFIBUS Anzeigegerät bzw. einer PROFIBUS Schnittstelle verbunden ist. Er wird zur kontinuierlichen Füllstandmessung von Flüssigkeiten mit kapazitiven Multicap-Sonden verwendet. Versorgungsspannung Nicht-Ex: U = 9…32 V DC... -
Seite 7: Einsatzbedingungen
Elektronikeinsatz FEC 14 Einsatzbedingungen Einbaubedingungen Einbauhinweise Einbaulage abhängig vom Einbauort der Sonde Umgebungsbedingungen Umgebungstemperatur 0 °C…+ 70 °C Umgebungstemperatur- –40 °C…+ 80 °C grenze Lagerungstemperatur –40 °C…+ 85 °C Schutzart IP20 Vibrationsprüfung Prüfung nach EN 60068-2-64 • Frequenzbereich: 20 - 2000 Hz •... -
Seite 8: Konstruktiver Aufbau
Elektronikeinsatz FEC 14 Konstruktiver Aufbau Bauform/Maße Kompaktgerät L00-FEC14xxx-06-06-xx-xx-001 Gewicht 0,26 kg Werkstoffe Kunststoff Anschlüsse Anschlussklemmen 3 Schraubklemmen: PA (–); PA (+); Funktionserde Anschluss für Vor-Ort-Bedienung FHB 20 Endress + Hauser... -
Seite 9: Anzeige- Und Bedienoberfläche
Elektronikeinsatz FEC 14 Anzeige- und Bedienoberfläche Anzeigeelemente Status LED, rot Geräteadresse DIP-Schalter zum Einstellen der Geräteadresse Beispiel: Adressschalter für Adresse 10 eingestellt 2 + 8 = 10 1 2 3 4 5 6 7 8 FEC14 16 32 64 Value... -
Seite 10: Fernbedienung
Elektronikeinsatz FEC 14 Fernbedienung Bedienung mit ToF Tool Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser. Es dient zur Unterstützung der Inbetriebnahme, Parametrierung und Dokumentation der Messstelle. Unterstützt werden die Betriebssysteme: Win95, Win98, WinNT4.0 und Win2000. Das ToF Tool unterstützt folgende Funktionen: •... -
Seite 11: Zertifikate Und Zulassungen
Elektronikeinsatz FEC 14 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung ATEX II 1/2 G, EEx ia IIC T6 (FISCO Modell) ATEX II 3 G, EEx nA II T6 (in Vorbereitung) Überfüllsicherung... -
Seite 12: Ergänzende Dokumentation
Elektronikeinsatz FEC 14 Ergänzende Dokumentation • Elektronikeinsatz FEC 14 BA 261F/00 • Feldnahe Kommunikation PROFIBUS PA: Leitfaden zur Projektierung und Inbetriebnahme BA 198F/00 • Multicap T (DC 12 TA; DC 11/16/21/26 TAN; DC 11/16/21/26 TAS) TI 239F/00 • Multicap T (DC 12 TE; DC 11/16/21/26 TEN; DC 11/16/21/26 TES) TI 240F/00 •...
