Endress+Hauser Waterpilot FMX21 Kurzanleitung

KA01631P/00/DE/01.22-00
71591376
2022-11-01
*71591376*
71591376
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Grundlegende Sicherheitshinweise
Anforderungen an das Personal
Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:
‣
Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion
und Tätigkeit entspricht.
‣
Vom Anlagenbetreiber autorisiert.
‣
Mit den nationalen Vorschriften vertraut.
‣
Vor Arbeitsbeginn: Anweisungen in Anleitung und Zusatzdokumentation
sowie Zertifikate (je nach Anwendung) lesen und verstehen.
‣
Anweisungen und Rahmenbedingungen befolgen.
Bestimmungsgemäße Verwendung

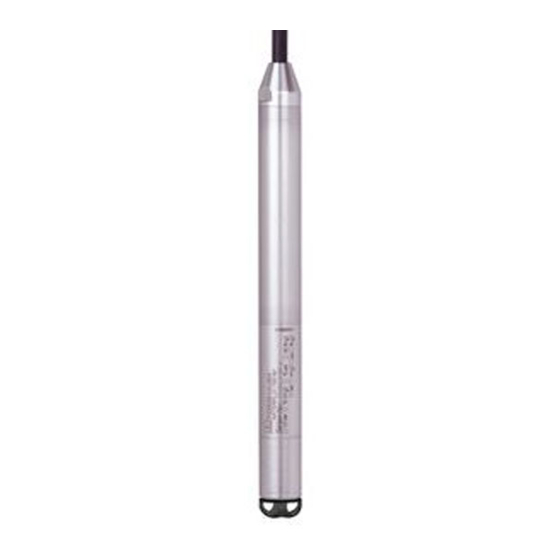

Der Waterpilot FMX21 ist ein hydrostatischer Druckaufnehmer zur Pegelmes-
sung von Frisch-, Ab- und Salzwasser. Bei den Ausführungen mit einem Pt100
Widerstandsthermometer wird gleichzeitig die Temperatur erfasst.
Montage
Für Abmessungen: Siehe Technische Information
1
1 Kabelmontageschraube (als Zubehör bestellbar)
Products
Kurzanleitung
Waterpilot FMX21
HART
Hydrostatische Füllstandsmessung
2
Terminal Box for FMX21
OPEN
90°
CLOSE
90°
Warning:
Avoid electrostatic charge in explosive atmosphere.
See instructions
Made in Germany, D-79689 Maulburg
Waterpilot FMX21
Order code: xxxxxxxxxxxxxxxxxxxxxx Ser. no.: xxxxxxxxxxxxx
Ext. order code: xxxxxxxxxxxxxxxxxxxxxx 4...20 mA -
black
p 0...600mbar TAG: xxxxxxxxxxxxxxxxx red +
Cal./Adj. 0...400mbar xxxxxxxxxxxxxxxxx
4... 20 mA 10,5... 35VDC xxxxxxxxxxxxxxxxx yellow-green
Mat: PPS/Polyolefin AL2O3 FEP EPDM L=
Warning !
FW.Ver.: xxxx
Dev.Rev.: xxxx Avoid electrostatic
II 2G Ex ia IIC T6-T4 TÜV 01 ATEX 1685 charge
-10°C £ Ta £ 70°C Ta £ 40°C for T6 Ta £ 70°C for T4
Ui £ 30VDC ; Ii £ 133mA ; Pi £ 1W
Ci= 5nF + 180pF/m ; Li= 1 µH/m
Dat./Insp.: XX/XXXX XA xxxxxP-
3
4
5
6
7
8
9
Solutions
Ein optionaler Temperaturkopftransmitter wandelt das Pt100-Signal in ein
4 ... 20 mA-Signal mit überlagertem digitalen Kommunikationsproto-
koll HART 6.0 um.
Arbeitssicherheit
Bei Arbeiten am und mit dem Gerät:
‣
Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften
tragen.
‣
Vor Anschluss des Gerätes: Versorgungsspannung ausschalten.
2 Anschlusskasten (als Zubehör bestellbar)
3 Biegeradius Tragkabel > 120 mm (4,72 in)
4 Abspannklemme (als Zubehör bestellbar)
5 Tragkabel
6 Führungsrohr
7 Gerät
8 Zusatzgewicht als Zubehör für Gerät mit Außendurchmesser 22 mm (0,87 in) und
29 mm (1,14 in) bestellbar
9 Schutzkappe
Services
