Verpolungsschutz
Die eingebaute Case-Bordelektronik besitzt einen Verpolungsschutz. In seltenen Fällen
kann es bei KFZ-Bordspannungssteckdosen der Fall sein, dass diese auf dem Stiftkontakt
anstatt +12 V, Masse (-) führen. Sollte daher nach dem Anschluss des Cases an eine Bor-
dspannungssteckdose keine Funktion der Geräte ersichtlich sein, so prüfen Sie bitte auch
diesen Möglichkeit.
Über das Adapterkabel ART-000326 mit seinem offenen Kabelende können kundenspezi-
fisch diverse Stecker zum Anschluss an eine 12 V Gleichspannungsquelle konfektioniert
werden. Bitte beachten Sie, dass alle verwendeten Stecker bzw. Verbindungselemente vom
Hersteller für mindestens 5 A Dauerstrom freigegeben sein müssen.
Achten Sie auf die vom Hersteller beschriebene Befestigungsart um Übergangswider-
stände zu minimieren und einen sicheren Stromfluss zu gewährleisten.
Litzenfarbe am offenen Ende: braun = +12 V ; blau = Masse
3/8 Zoll Befestigung (Option)
Über die 3/8-Zoll-Befestigung am
Gehäuseboden kann das Case an Sta-
tiven, Rohren und ähnlichen Objekten
befestigt werden. Die Befestigung er-
folgt über ein 3/8-Zoll-UNC-Gewinde,
das in der Foto- und Videotechnik eine
gängige Befestigungsart darstellt. Die
Mindesteinschraubtiefe beträgt
15 mm, das maximale Anzugsdrehmo-
ment (mit Kontermutter) liegt bei
15 Nm (Bild 20). Die maximalen Belas-
tungswerte des Cases im montierten
Zustand können der folgenden Skizze
entnommen werden. Diese betragen
sowohl an der Vorder- als auch an den Seitenkanten in vertikaler Richtung jeweils 75 N.
Betrieb mit dem BSS-Case für den ATEM Mini
Das Flow 8 Case und das ATEM Mini Case sind zwei perfekt aufeinander abgestimmte Kom-
ponenten um einen Livestream oder eine Aufzeichnung in hoher Qualität durchführen zu
können. Für beide gilt: aufklappen, anstecken, einschalten und loslegen. Durch den op-
tional erhältlichen, galvanisch getrennten MainOut im Flow 8 Case werden Störungen
durch Potentialunterschiede der beiden Cases gleich vermieden. Zudem ist der unsym-
metrische R/L Cinch-Ausgang auf den Audio-Eingang des ATEM Mini abgestimmt. Dem
Zusammenwirken der beiden Komponenten steht somit nichts im Wege.
Seite 20
BSS-Flow 8 Case

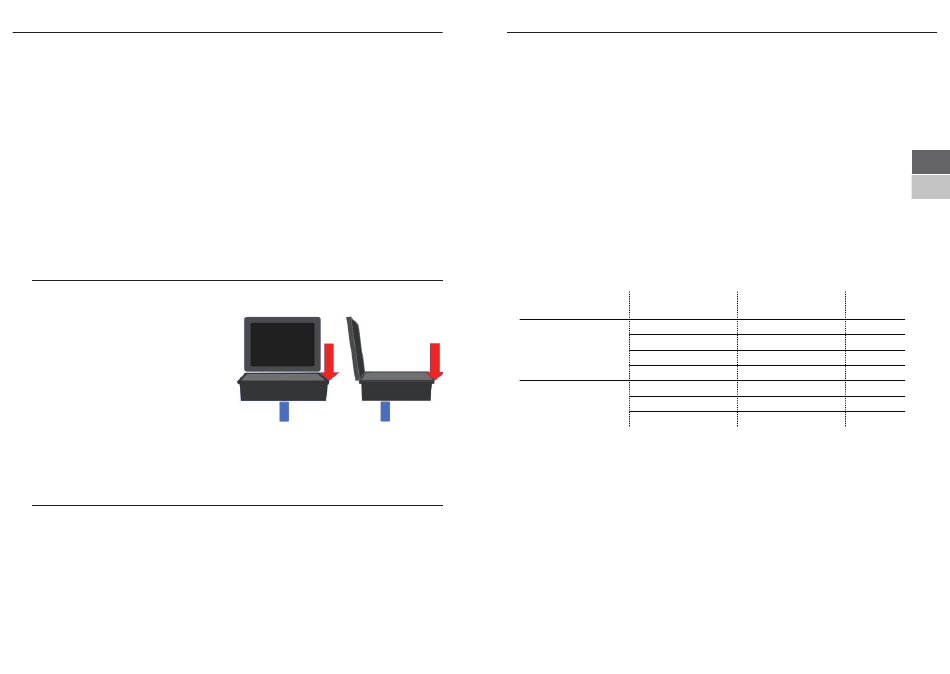

(Bild 20) Max. Belastung: F = 75N
Bedienungsanleitung DE
Passende Kabel für die BSS Case ATEM Mini Economic/Basic Serie
Bei allen Geräten der ATEM Mini/ATEM Mini Extreme Serie die in einem BSS-Economic
oder Basic Case verbaut sind erfolgt die Verbindung zum Flow 8 Case mit einem:
• Y-Adapterkabel, Cinch (Male) (R/L) auf 3,5 mm Stereoklinke (Kabeltyp 1).
Passende Kabel für die BSS Case ATEM Mini Professional Serie
Bei allen Geräten der ATEM Mini/ATEM Mini Extreme oder der ATEM Mini SDI Serie die in
einem BSS-Professional oder SDI-Case verbaut sind erfolgt die Verbindung zum Flow 8
Case mit einem
• Y-Adapterkabel, Cinch (Male) (R/L) auf 3-polig XLR (Male) (Kabeltyp 2)
Passende Adapterkabel finden Sie im Fachhandel in verschiedenen Längen. Dabei
suchen Sie online z.B. nach:
• Bei Kabeltyp 1: „3,5mm Klinke auf 2-Cinch-Stecker Splitterkabel"
• Bei Kabeltyp 2: „XLR Stecker auf 2-Cinch-Stecker Splitterkabel"
BSS Case ATEM Serie
BSS Case Benennung
Economic
Basic
ATEM Mini
Professional
SDI
Basic
ATEM Extreme
Professional
SDI
Weitergehende Informationen zur Betrieb mit den Cases für den ATEM Mini
Unsymmetrische Stereo-Eingänge
In der ATEM Software (ATEM Software Control Panel) kann die Eingangsempfindlichkeit
der beiden Audioeingänge auch auf „Mic" (Mikrofon) umgestellt werden. Trotzdem sind
diese Eingänge nicht zum direkten Anschluss eines symmetrisch beschalteten Mikro-
fons geeignet. In einem solchen Fall ist ein (Stereo-) Signalwandler (symmetrisch nach
unsymmetrisch) vorzuschalten. Andere Methoden, wie das Verwenden von Audiokabel
mit entsprechenden Brücken zwischen den Pins, kann zwar im Einzelfall funktionieren,
vielfach entstehen dabei jedoch Brummschleifen oder andere Audio-Artefakte, die nicht
zum gewünschten Ergebnis führen.
DOC-000044
DE
EN
Bestellnummer
Kabeltyp
ART-000252
Typ 1
ART-000033
Typ 1
ART-000129
Typ 2
ART-000360
Typ 2
ART-000247
Typ 1
ART-000277
Typ 2
ART-000379
Typ 2
Seite 21
