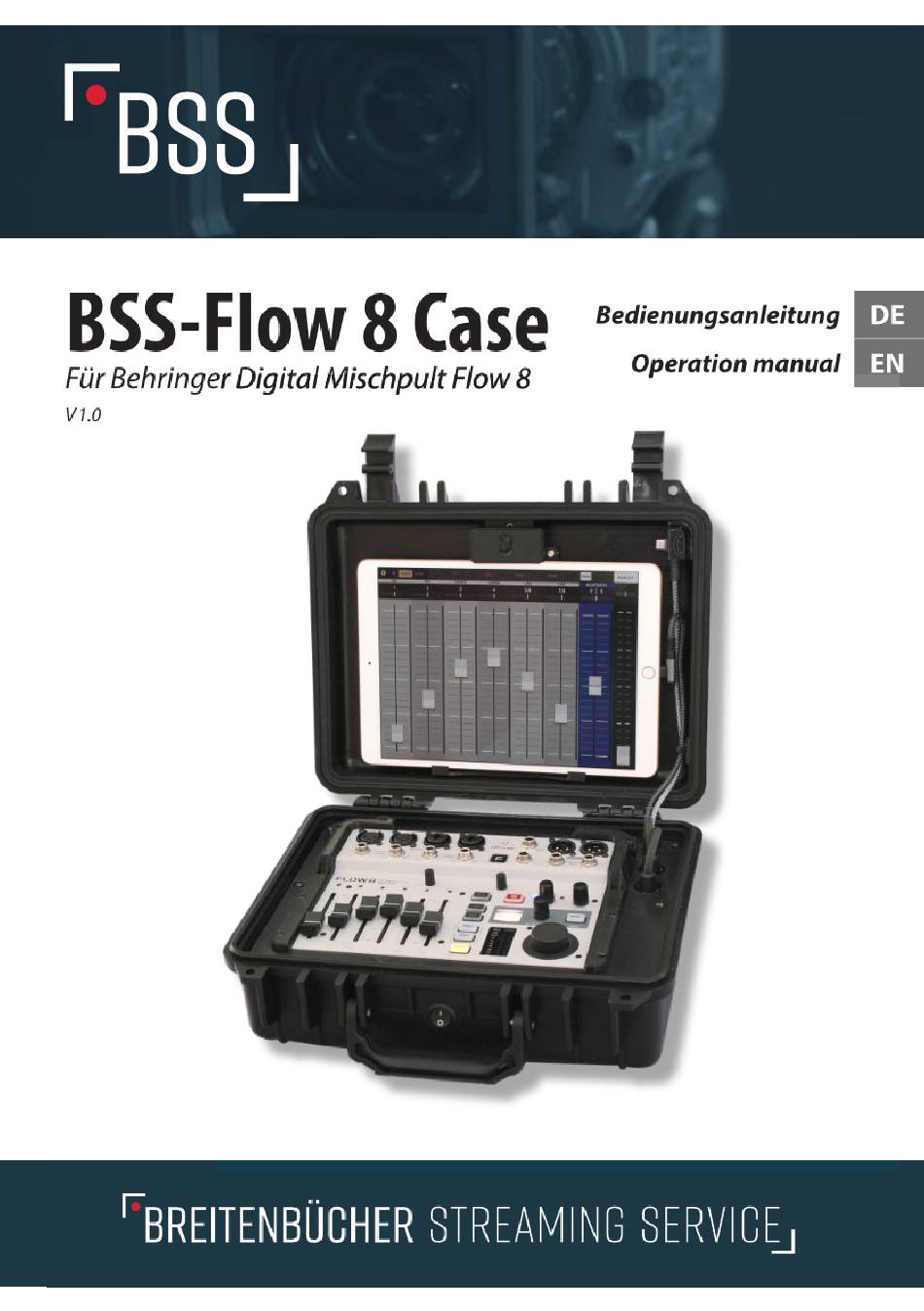

- Seite 1 BSS-Flow 8 Case Bedienungsanleitung Operation manual Für Behringer Digital Mischpult Flow 8 V1.0...
- Seite 2 QR: https://bss-streamingservice. de/download/. PT - Pode descarregar o manual do utilizador da mala Flow 8 na sua língua local a partir do nosso sítio Web, na seguinte ligação, ou utilizando o código QR no verso: https://bss- streamingservice.de/download/...
- Seite 3 Flow 8-Case ....................5 Flow 8-Case Gültigkeit ......................6 Herzlichen Dank, dass Sie sich für den Kauf eines Flow 8 Case entschieden haben. Sicherheitshinweise ..................6 Wir, als kleine Manufaktur, entwickeln Produkte aus der Praxis für die Praxis, speziell für Bestimmungsgemäßer Gebrauch ..............
- Seite 4 Verletzungen führen! Bestimmungsgemäßer Gebrauch Soweit nicht anders beschrieben gelten die Anweisungen und Sicherheitshinweise für alle Das BSS-Case für den Flow 8 dient zur Übertragung und Aufzeichnung von Audio unter Modelle des Flow 8 Cases. fachgerechtem Gebrauch der verfügbaren Anschlussmöglichkeiten eines eingebauten Flow 8 Digital Mischers in trockenen, sauberen und staubarmen Umgebungen.
- Seite 5 Anschlüsse BSS-Flow 8 Case Optionen BSS-Flow 8 Case Die folgenden Anschlüsse am BSS-Flow 8 Case sind benutzerfreundlich angeordnet. Abwe- Die folgenden Optionen am BSS-Flow 8 Case sind benutzerfreundlich auf der Rückseite ichend können durch zuwählbare Optionen andere Anschlussbuchsen verbaut sein. angeordnet.
- Seite 6 BSS-Streaming Service BSS-Flow 8 Case Einbau des Flow 8 Sicherheitshinweis: Ziehen Sie vor allen Arbeiten am BSS-Flow 8 Case den Netzstecker aus der Steckdose! Greifen Sie bei geöffnetem Ein- bauschacht nicht an die verbauten Elek- tronikkomponenten. Diese können auch bei abgezogenem Netzstecker noch für lange Zeit Spannung führen und einen...
- Seite 7 Sie alle Schrauben mit einem Kreuzschlitzschraubendreher, Größe PH 0 oder 1 lösen. Halten Sie mit einer Hand den Flow 8. Kippen Sie das geöffnete Case auf der we- ichen Unterlage so weit nach vorne bis das Flow 8 aus seiner Aussparung kippt. (Bild 5)
- Seite 8 Schließen des Deckels oder/und Transport des Cases mit eingelegtem Case und zum Laden der entsprechend in den Halter eingesetzten Geräte verwendet werden. Prüfen Sie vor dem Schließen des Deckels, ob alle Stecker und Kabel aus dem Flow 8 Hinweis: verwenden Sie jeweils nur eines der...
- Seite 9 Hinweis: ziehen Sie an den Kabeln nicht am Stecker, sonst besteht die Gefahr der Beschädigung der elektrischen Verbindung. Alle Anschlüsse des Flow 8 sind an den Kofferrückseite einfach zu erreichen. Hinweis: Ziehen Sie auf keinen Fall mit Gewalt an den Kabeln, da dadurch die Gefahr einer Be- USB-A Anschluss schädigung der Kabel sowie der nachgeschalteten Elektronik besteht.
- Seite 10 Die interne Elektronik ist auf zusätzliche Da selbst USB-Anschlusskabel zwischenzeitlich Chips besitzen können gelten für das opti- Lasten (z.B. an einem optionalen USB- male Laden am BSS-Case für den Flow 8 folgende Empfehlungen: Ladeanschluss) bis 1,5 A Last kalibriert. Darüberhinaus gehende Lasten sind, •...
- Seite 11 Betrieb mit dem BSS-Case für den ATEM Mini In der ATEM Software (ATEM Software Control Panel) kann die Eingangsempfindlichkeit Das Flow 8 Case und das ATEM Mini Case sind zwei perfekt aufeinander abgestimmte Kom- der beiden Audioeingänge auch auf „Mic“ (Mikrofon) umgestellt werden. Trotzdem sind ponenten um einen Livestream oder eine Aufzeichnung in hoher Qualität durchführen zu...
- Seite 12 • Verwenden Sie, wo immer möglich, unsymmetrische Stereosignale mit Hifi-Pegel (‐10dB) zum einspeisen in die Audio-Eingänge des ATEM Mini. Platz für Smartphone oder Tablet • Nutzen Sie zum Anschluss von Mikrofonen ein vorgeschaltetes Flow 8 Mischpult im BSS-Case mit den optional erhältlichen unsymmetrischen Ausgängen. Durch die Ver- Größe (min.)
- Seite 13 Die eingebauten Prüfen Sie, ob der Schalten Sie den Ein-/Aus-Schalter Lagertemperatur -20° – +60° C Komponenten Netzstecker richtig am Flow 8-Case erneut ein. funktionieren nicht. eingesteckt ist. Nicht in staubiger Umgebung betreiben Prüfen Sie, Stecken Sie an einer anderen ob Netzspannung Steckdose/Stromkreis ein.
- Seite 14 Inbetriebnahmeanleitungen oder auf der Webseite des Herstellers. Serviceanschrift Bitte wenden Sie sich im Servicefall oder bei Ersatzteilanfragen an die unten stehende Adresse. Halten Sie in jedem Fall die 10-stellige Seriennummer des Flow 8-Case bereit. Diese finden Sie auf dem Typenschild auf der Kofferunterseite. BSS Streaming Service Mühlstraße 80...
- Seite 15 USB charging port ( option ) ................41 Daniel Breitenbücher Battery connection ( option ) ................42 3/8 inch fastening ( option ) ................43 Operation with the BSS case for the ATEM Mini ......... 44 Technical Data ....................46 Technical specifications ................47 Troubleshooting ..................... 48 Maintenance and service ................
- Seite 16 ART-000 09/2024 The BSS case for the Flow 8 is designed for the transmission and recording of audio us- ing the available connection options of a built-in Flow 8 digital mixer in dry, clean and dust-free environments. During operation, the case should only be stored horizontally Safety instructions with the lid open.
- Seite 17 BSS-Flow 8 Case connections BSS-Flow 8 Case options The following options on the BSS-Flow 8 Case are arranged on the back for ease of use. The following connections on the BSS-Flow 8 Case are arranged in a user-friendly way. Other connection sockets can be installed by selecting additional options.
- Seite 18 Installation of the Flow 8 Note: Work carefully and never force the Flow 8 into the recess! If the device does not sit cor- rectly in the recess, carefully remove the Flow 8 (see note “Removing the Flow 8” on page 35)
- Seite 19 (Fig. 5) Remove the Flow 8; tip the case onto a soft surface and hold the holder. If this is not the case, repeat the adjustment process for the upper holder until...
- Seite 20 „Passende Kabel für die BSS Case ATEM Mini Economic/Basic Serie“ auf Seite 44 Note: Do not expose the Flow 8 Case to direct sunlight, otherwise there is a risk of the components overheating. Page 38...
- Seite 21 When unplugging the XLR connectors, hold the mixing console firmly with one hand to ous devices cannot be charged at the prevent the necessary pull-out forces from being applied to the Flow 8 cover plate. Due to USB charging socket or can only be the sometimes tight connections between the plug and socket, more force may be re- charged very slowly.
- Seite 22 5 A continuous current. Voltages greater than 14.4 V can damage or destroy the control electronics in the BSS case. Observe the type of fastening described by the manufacturer to minimize contact resis- The on/off switch on the front of the housing switches both the mains and battery voltage.
- Seite 23 For all devices in the ATEM Mini/ATEM Mini Extreme or ATEM Mini SDI series that are in- stalled in a BSS Professional or SDI case, the connection to the Flow 8 case is made using a • Y adapter cable, RCA (male) (R/L) to 3-pin XLR (male) (cable type 2) You can find suitable adapter cables in various lengths in specialist shops.
- Seite 24 DIN 912 M4x65 0,14 Nm Flow 8 cover ISO 7380 M4x8 0,4 Nm Scope of delivery Flow 8 Case, 230 V connection cable (1.80 m) with Schuko plug (CEE 7/7), hexagon wrench size 4 Conformity CE / RoHS Page 46 Page 47...
- Seite 25 In the event of service or spare parts requests, please contact the address below. In any Check whether the battery Charge the battery if case, have the 10-digit serial number of the BSS case ready. You can find this on the type has sufficient voltage/ necessary label on the underside of the case.
