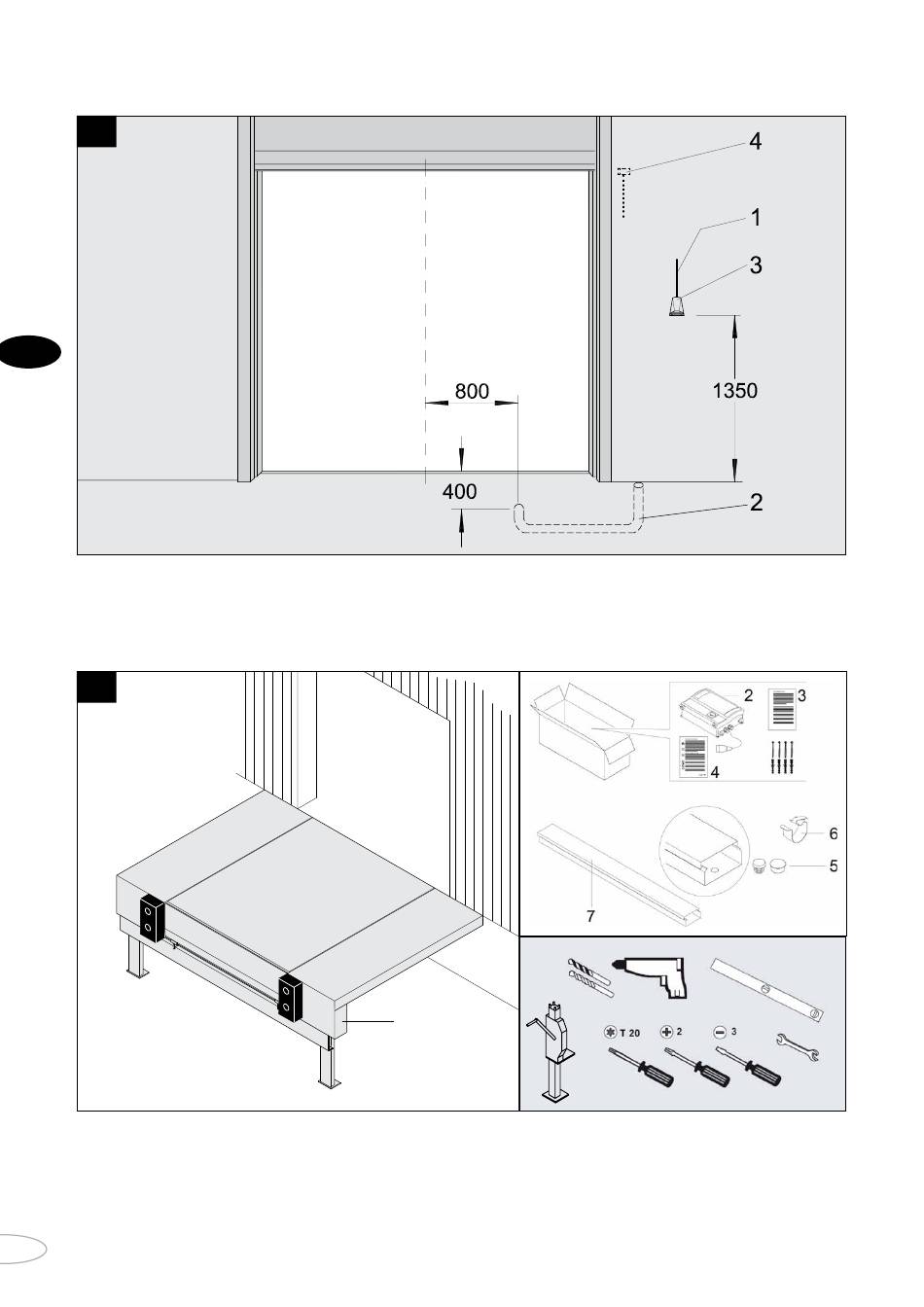

3. Bouwkundige voorbereiding
3.1
NL
Bauseitige Vorbereitung
1 Netaansluiting: 3 / N / PE AC 50 Hz 230/400 V
Netzekering: D0 10 A gl
Motorvermogen: 0,75 kW
2
Buis voor elektrische kabel,
binnendiameter min. 70, bochtstuk ≤ 45°
3.2
1 Leveller
2
Besturing
3
Montage- en bedieningshandleiding besturing
4 Beknopte bedieningshandleiding
52
1
De montagehandleiding moet aan de klant worden gegeven en tijdens de gehele gebruiksduur worden bewaard!
3 CEE-contactdoos 16A
4
Sensorpositie deur (optioneel)
Algemene instructie:
De installatie kan in detail afwijken van de afbeelding.
6mm
16mm
5 Kunststof sluitdop
6
Kabelklem
7
Kabelgoot (niet meegeleverd)
Algemene instructie:
De installatie kan in detail afwijken van de afbeelding.
