Passiver-Infrarot-Melder IR/C

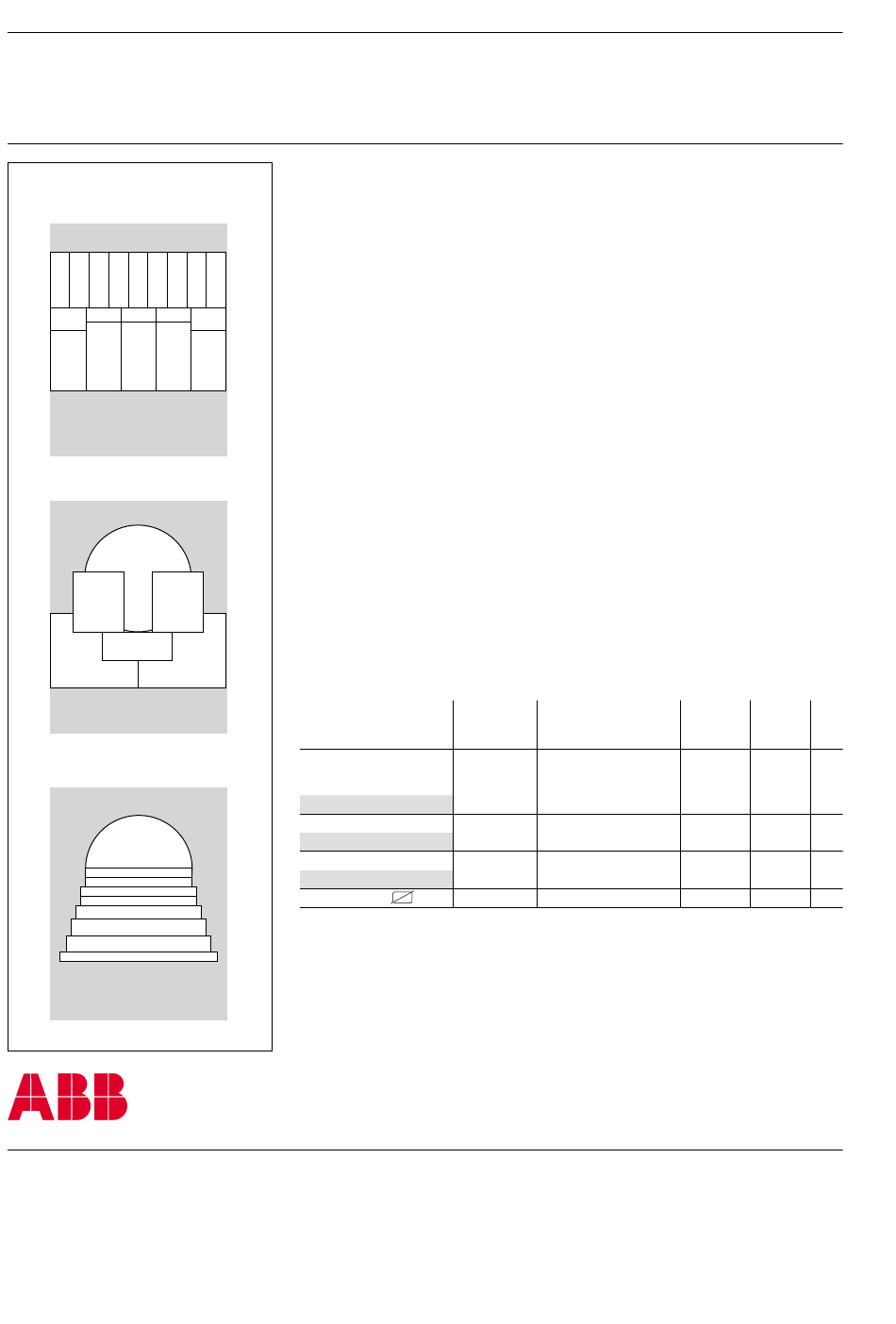

Ansicht der Linsen
Volumetrik = IR/C
Langstrecken = IR/CL
Vorhang = IR/CV
ABB STOTZ - KONTAKT GmbH
Postfach 10 16 80, D-69006 Heidelberg
Eppelheimer Straße 82, D-69123 Heidelberg
Druckschrift Nr. G SK 10228 01 S0101
Ersetzt G STO 7228.98 D
www.abb-stotz-kontakt.de
Technische Hotline: 06221/701-782
Meldereigenüberwachung
Der Melder führt ca. alle 50 Minuten einen Funktionstest durch, in dem die IR-Funktion
überprüft wird. Bei einer Störung wird dann das Störungsrelais und die LED (sofern akti-
viert) angesteuert. Störungen können mittels Gehtest zurückgesetzt werden.
Der IR/C hat zusätzlich die Option einer Leitungsprüfung. Der Melder erzeugt jedesmal
wenn der Test-Eingang auf LOW geschaltet wird, einen kurzen Alarm an der Zentrale.
Hierdurch wird die Funktion des Melders und die ordnungsgemäße Leitung überprüft.
LED-Anzeigen
rote LED (Geräte-Anzeige)
a) Alarmspeicher – zeigt den gespeicherten Alarm bis zum Reset an
b) Alarmmeldung – bei aktivierter Gehtest-LED
c) Abdecküberwachung - blinkt mit einer Frequenz von 5 Hz
d) Unterspannung – blinkt mit einer Frequenz von 1 Hz
grüne LED (Störungsanzeige)
a) Prozessor-Störung - blinkt mit einer Frequenz von 5 Hz
Abschluß-Prüfung
Schließen Sie den Gehäusedeckel und prüfen Sie den Sabotageschalter – sofern ange-
schlossen. Gehen Sie durch den Erfassungsbereich des Melders und kontrollieren Sie,
ob eine entsprechende Anzeige an der Zentrale erfolgt. In VdS-Anlagen kleben Sie bitte
eine VdS-Plombe über die vordere Deckelschraube.
Bestellangaben
Beschreibung
Kurz-
bezeichnung
Infrarotmelder mit
Abdecküberwachung
mit Raumoptik
VdS-Nr. G 198007
IR/C
mit Langstreckenlinse (5St.)
VdS-Nr. G 198009
IR/CL
mit Vorhanglinse (5 St.)
VdS-Nr. G 198008
IR/CV
Montagewinkel
MW
VdS
Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen.
Erzeugnis-Nr.
bbn
40 13232
EAN
GHV 923 0039 V0012
74471 6
GHV 923 0039 V0013
74475 4
GHV 923 0039 V0014
74476 1
GHV 923 0039 V0020
66580 6
Gew.
Verp.
1 Stück
einh.
kg
St.
0,1
1
0,01
1
0,01
1
0,02
1
